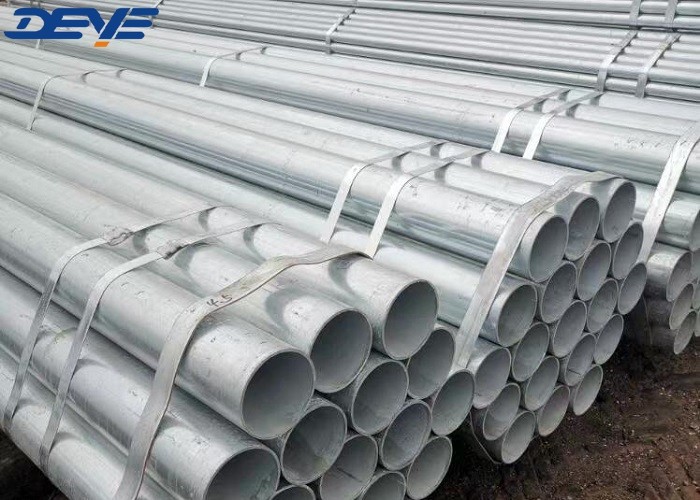

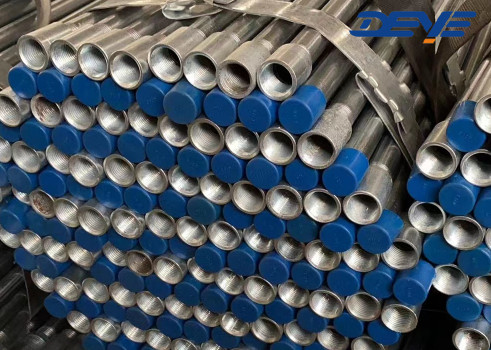

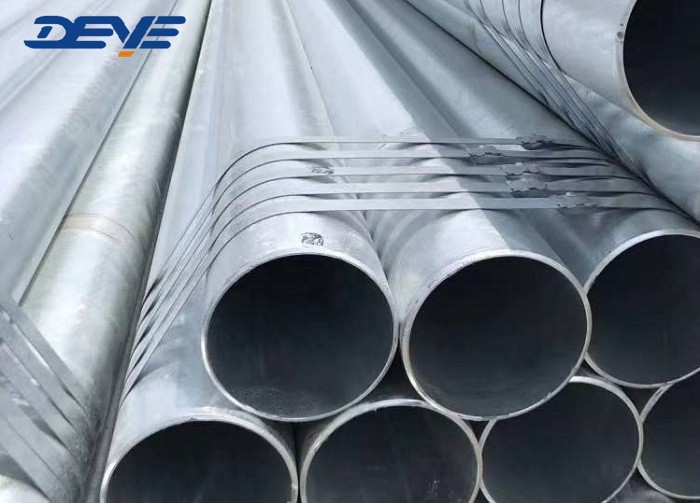

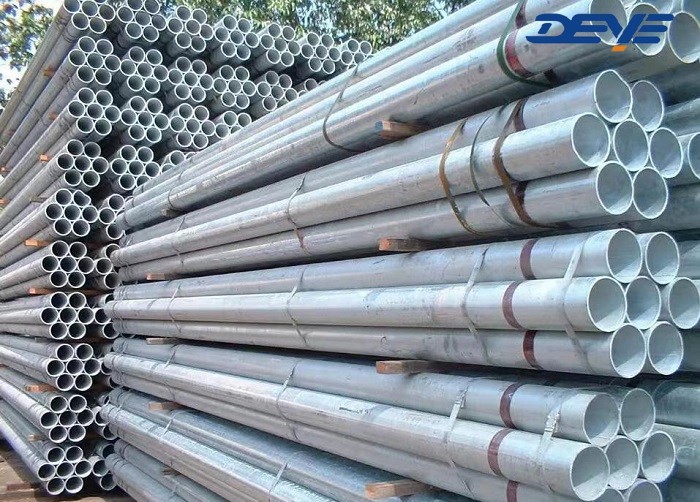

熱浸し,PE BE BSPT NPT で電熱されたHDDGシームレス溶接管
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | DEYE |
| 証明 | ISO9001:2015 CE |
| モデル番号 | DY-SP-C07 |
| Document | Product Brochure PDF |
| 最小注文数量 | 5 トン |
| 価格 | USD600/ each ton |
| パッケージの詳細 | 木の場合、パレット、顧客の要求として束または |
| 受渡し時間 | 通常順序のための30日、標準的なサイズのための7日 |
| 支払条件 | T/T、D/P、L/C |
| 供給の能力 | 毎月の1000トン |
試供品およびクーポンのための私に連絡しなさい。
ワットサップ:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| スタンダード | ASME B36.19M,DIN,GOST | 材料 | SS316/SS316L,SS304/304L,SAF2507,SAF2205,UNS31803,UNS32750,904L,INCONEL625 |
|---|---|---|---|
| サイズ | 1/2" (DN15)-24" (DN600) SMLS 12" (DN200) -88" (DN2200) 溶接用 | 種類 | シームレスパイプ,溶接パイプ,ERWパイプ,SAWパイプ,FAWパイプ |
| ハイライト | 冷亜鉛無縫溶接管,縫い目のない溶接管 ASME B36.19M,GOST 鋼鉄管 |
||
製品の説明
PE BE BSPT NPT を含む熱浸し,高圧ガルバン化HDGシームレスまたは溶接管
ホットディップガルバン化 (HDG) パイプは,製造された鋼を溶けた亜鉛のケトルまたはタンクに浸すプロセスである.
ホットディップガルバン化 (Hot-dip galvanizing,HDG) とは,鉄鋼材料に亜鉛の層を塗装するプロセスである.
一般 的 に,電熱 塗装 材 の 厚さ は 3~8 ミリ (75~200 ミクロン) です.
最良の慣習は,内部交配表面のコーティングを除去して,ガルバン化後に穴をタップすることを提案します.
熱で浸したガルヴァンゼの利点
1熱浸しガルバニゼーションは,通常,他の一般的に指定された比較可能な保護装置と比較して最も低い最初のコストを持っています.
塗料などの労働を要する塗料の施用コストは,工場で施された熱浸しガルバン化よりもはるかに高くなっています.
2低保守/低長期コスト. 熱浸しガルバン化の初期コストが代替コーティングよりも高い場合でも,ガルバン化は
長期使用期間中に維持費が低くなっているため,常にコスト効率が高くなります.
保守プログラムも常に生産性に悪影響を及ぼします.
3耐久性: 構造部品の熱浸し電熱塗装の寿命は,ほとんどの農村環境で50年以上,
腐食性の高い都市環境や沿岸環境では10~30年です
4表面の準備 酸に浸透することで,鋼の表面が均一に清掃され,反対に,有機塗料を磨砂剤に塗り込む必要があります.
表面 (通常 ISO 8501 - 1 から SA 2) に準拠し,第三者による検査によって確認されています.さらに,有機コーティングの適用は,支配的なコーティングの観点から限られています.
これは,重用塗料システムを適用するコストを増やします.
5熱浸し電熱塗装は,金属工学的に鋼の表面に結合されます.
6環境に優しい. 塗装は毒性がないし,揮発性物質も含まない.
7塗装の速さ 完全な保護塗装は数分で塗装できるが,類似した多層塗装システムでは1週間までかかる.
熱浸し電熱塗装の有効な施用は,天候の影響を受けません.
製品情報/基本情報/仕様
| 名前 | PE BE BSPT NPT を含む熱浸し,高圧ガルバン化HDGシームレスまたは溶接管 |
| 種類 | HDG smls ボイラーチューブパイプ,smls産業パイプ,溶接管産業,亜鉛鋼管 |
| サイズ | DN:シームレス/溶接: 10-914mm 3/8"-36" |
| 厚さ |
壁厚さ:SCH5S,SCH10S SCH10 SCH20 SCH30 STD SCH40S,SCH40,SCH80S,SCH80,SCH60 XS SCH100 SCH120S SCH120 SCH140 SCH160 XXS 2mmから120mm パーソナライゼーションを受け入れます |
| 長さ |
単一のランダム長/ダブルランダム長/固定長 5mから14m5.8m,6m,10m-12m,12m パーソナライゼーションを受け入れます |
| 表面処理 |
表面が赤く,漆黒で,塗装され,塗装され,ガルバン化され,耐腐蝕性3PEPP/EP/FBEコーティングを持つ炭素鋼 表面が酸漬けか磨かれたステンレス鋼 |
| 材料 |
炭素鋼: 10#,20#,45#,ASTM A105など *ASTM A53,A106,A210,A252,A333など * API5L X42,API5L X46,API5L X52,API5L X60,API5L X65,API5L X70など * JIS STPG42,G3454,G3456など * ドイツ St37, St42, St45, St52, DIN1626, DIN17175 *中国語20#,Q345,16Mnなど P1,P2,P5,P9,P11,P12,P22,P91,P92,15CrMO,Cr5Mo,10CrMo910,12CrMo,13,44,30CrMo,A333 GR1GRさん3GRさん6GRさん7など |
| スタンダード |
AASME,ASTM,MSS,JIS,DIN,EN * アメリカンASME B36.10M,ASTM,API 5L,API 5CT * 日本語JIS * ドイツ DIN * 中国 GB * BS標準 |
| 接続を終了 | 端が平らで,両端にプラスチックキャップで保護され,角切断され,溝があり,BSPT NPTとクロープがスローリングされている. |
| 申請 | 石油,化学,電力,ガス,メタルルギー,造船,建設など |
| 輸送 | 20GP/40GPコンテナで,緩いコンテナで LCL;卸貨船,上部開いたコンテナ |
技術/技術データシート
| 鉄鋼管の正規サイズ | |||||
| DN | NB | OD (mm) | WT (mm) | PC/バンドル | 正規の長さ: 5.7m, 5.8m, 6.0m, 6m4お願いした長さに合わせて オーダーできます |
| 15 | 半インチ | 19mm-21.3mm | 1.5mm~3.0mm | 217 | |
| 20 | 3/4 インチ | 25mm-26.9mm | 1.5mm~3.0mm | 169 | |
| 25 | 1 " | 32mm~33.7mm | 1.5mm~3.0mm | 127 | |
| 32 | 1. 1/4 " | 40mmから42.4mm | 1.5mm-4.0mm | 91 | |
| 40 | 1.1/2" | 47mmから48.3mm | 1.5mm-4.0mm | 91 | |
| 50 | 2 " | 58mm~60.3mm | 1.5mm-4.0mm | 61 | |
| 65 | 2.1/2" | 73mm~76.1mm | 1.5mm-4.0mm | 37 | |
| 80 | 3cm | 87mmから88.9mm | 1.5mm-9.5mm | 37 | |
| 100 | 4インチ | 113mmから114.3mm | 2.0mm-9.5mm | 19 | |
| 125 | 5インチ | 140mmから141.3mm | 3.0mm-9.5mm | 19 | |
| 150 | 6インチ | 165mmから168.3mm | 3.0mm~12.0mm | 19 | |
| 200 | 8インチ | 219.1 | 3.2mmから12.0mm | 7 | |
| 250 | 10インチ | 273 | 3.2mmから12.0mm | 5か1か | |
| 300 | 12インチ | 323.9mm~325mm | 6.0mm-15mm | 3か1か | |
| 350 | 14インチ | 355mm-355.6mm | 8.0mm-15mm | 1 | |
| 400 | 16インチ | 406.4mm | 8.0mm-20mm | 1 | |
| 450 | 18インチ | 457mm | 9.0mm-23mm | 1 | |
| 500 | 20インチ | 508mm | 9.0mm-23mm | 1 | |
| 550 | 22インチ | 558.8mm | 9.0mm-23mm | 1 | |
| 600 | 24インチ | 609.6mm | 9.0mm-23mm | 1 | |
ANSI B36 によるシームレスパイプの厚さリスト10
単位:MM
| NPS | 外側ダイメーター | 異なる厚さ +12.5%の許容度 | |||||||
| 性感染症 | シェ40 | シュ60 | XS | シュ80 | シュル20 | Sch160 | XXS | ||
| 1/8 | 10. 3 | 1. 73 | 1. 73 | ほら | 2. 41 | 2. 41 | ほら | ほら | ほら |
| 4/4 | 13. 7 | 2. 24 | 2. 24 | ほら | 3. 02 | 3. 02 | ほら | ほら | ほら |
| 3/8 | 17. 1 | 2. 31 | 2. 31 | ほら | 320歳 | 320歳 | ほら | ほら | ほら |
| 1/2 | 21. 3 | 2. 77 | 2. 77 | ほら | 3. 73 | 3. 73 | ほら | 4. 78 | 7. 47 |
| 3/4 | 26. 7 | 2. 87 | 2. 87 | ほら | 3. 91 | 3. 91 | ほら | 5. 56 | 7. 82 |
| 1 | 33.4 | 3.38 | 3.38 | ほら | 4. 55 | 4. 55 | ほら | 6. 35 | 9. 09 |
| 1 1/4 | 42. 2 | 3. 56 | 3. 56 | ほら | 4. 85 | 4. 85 | ほら | 6. 35 | 9. 70 |
| 1 1/2 | 48. 3 | 3. 68 | 3. 68 | ほら | 5. 08 | 5. 08 | ほら | 7. 14 | 1015 |
| 2 | 60. 3 | 3. 91 | 3. 91 | ほら | 5. 54 | 5. 54 | ほら | 8. 74 | 11. 07 |
| 2 1/2 | 73. 0 | 5. 16 | 5. 16 | ほら | 7. 01 | 7.01 | ほら | 9. 53 | 14. 02 |
| 3 | 88. 9 | 5. 49 | 5. 49 | ほら | 7. 62 | 7. 62 | ほら | 11. 13 | 15. 24 |
| 3 1/2 | 101. 6 | 5. 74 | 5. 74 | ほら | 8. 08 | 8. 08 | ほら | ほら | ほら |
| 4 | 114. 3 | 6.02 | 6. 02 | ほら | 8. 56 | 8. 56 | 11. 13 | 13. 49 | 17. 12 |
| 5 | 141. 3 | 6. 55 | 6. 55 | ほら | 9. 53 | 9. 53 | 12. 70 | 15. 88 | 19. 05 |
| 6 | 168. 3 | 711 | 711 | ほら | 10. 97 | 10. 97 | 14. 27 | 18. 26 | 21.95 |
| 8 | 219. 1 | 818歳 | 818歳 | 10. 31 | 12. 70 | 12. 70 | 18. 26 | 23. 01 | 22.23 |
| 10 | 273. 1 | 9. 27 | 9.27 | 12. 70 | 12. 70 | 15. 09 | 21. 44 | 28. 58 | 25. 40 |
| 12 | 323.9 | 9. 53 | 10. 31 | 14. 27 | 12. 70 | 17. 48 | 25. 40 | 33. 32 | 25. 40 |
| 14 | 355. 6 | 9. 53 | 11. 13 | 15. 09 | 12. 70 | 19. 05 | 27. 79 | 35. 71 | ほら |
| 16 | 406. 4 | 9. 53 | 12. 70 | 16. 66 | 12. 70 | 21. 44 | 30. 96 | 40. 49 | ほら |
| 18 | 457. 2 | 9. 53 | 14. 27 | 19. 05 | 12. 70 | 23. 83 | 34. 96 | 45. 24 | ほら |
| 20 | 508. 0 | 9. 53 | 15. 09 | 20. 62 | 12. 70 | 26. 19 | 3810 | 50. 01 | ほら |
| 22 | 558. 8 | 9. 53 | ほら | 22. 23 | 12. 70 | 28. 58 | 41. 28 | 53. 98 | ほら |
| 24 | 609. 6 | 9. 53 | 17. 48 | 24. 61 | 12. 70 | 30. 96 | 46. 02 | 59. 54 | ほら |
| 26 | 660.4 | 9. 53 | ほら | ほら | 12. 70 | ほら | ほら | ほら | ほら |
| 28 | 711.2 | 9. 53 | ほら | ほら | 12. 70 | ほら | ほら | ほら | ほら |
| 30 | 762. 0 | 9. 53 | ほら | ほら | 12. 70 | ほら | ほら | ほら | ほら |
| 32 | 812. 8 | 9. 53 | 17. 48 | ほら | 12. 70 | ほら | ほら | ほら | ほら |
| 34 | 863. 6 | 9. 53 | 17. 48 | ほら | 12. 70 | ほら | ほら | ほら | ほら |
| 36 | 914. 4 | 9. 53 | 17. 48 | ほら | 12. 70 | ほら | ほら | ほら | ほら |
| 38 | 965.2 | 9. 53 | ほら | ほら | 12. 70 | ほら | ほら | ほら | ほら |
| 40 | 1016. 0 | 9. 53 | ほら | ほら | 12. 70 | ほら | ほら | ほら | ほら |
| 42 | 1066. 8 | 9. 53 | ほら | ほら | 12. 70 | ほら | ほら | ほら | ほら |
| 44 | 1117. 6 | 9. 53 | ほら | ほら | 12. 70 | ほら | ほら | ほら | ほら |
| 46 | 1168.4 | 9. 53 | ほら | ほら | 12. 70 | ほら | ほら | ほら | ほら |
| 48 | 1219. 2 | 9. 53 | ほら | ほら | 12. 70 | ほら | ほら | ほら | ほら |
次元設計
OD 外径
ID... 内径
壁の厚さ
L... 長さ
壁の最小厚さが必要であれば,プラス側のみに変更が許される.
バット・ウェルディング・エンド
ANSI / ASME B16.25-2007
図 4 GTAW ルーツパスの溶接ベーブルの詳細 [WT > 3mm (0,12インチ) から 10mm (0,38インチ),含]
一般的な注記:
a) この詳細は,名前の厚さが3mmを超える根口のガスウルフスタン弧溶接 (GTAW) に適用されます.
(b) 線形寸法はミリメートルで,インチ値は括弧で示します.
ストレート な 要求
特殊用品では,目につくように直して供給されます.
購入者とパイプの間では,直線から許容される偏差が合意される可能性があります.
製造者:直線から最大許容される偏差
測定長 L を表示する.例えば 1mm/1000mm.
エキセントリック性
Eは最大と最小の差の半分です.
一つの横切りの壁厚さ (WT) の値
mm で表される:
しかし,異心度は,この横断面の平均壁厚さのパーセントとして表現されます.
中央直径 内側と外側
D0は,任意のパイプまたはチューブ上の最小と最大のチューブ直径の間の算術平均値です
壁の最小厚さが必要であれば,プラス側のみに変更が許されます.
卵性
O は,チューブ周りの最大直径と最小直径の違いです.
平均直径の割合として,これは:
卵性とは 異端性とは 混同してはならない.
ガルバン化プロセス
FAQ: 質問と答え
Q:シームレス・パイプとシームレス・チュープの違いは何ですか?
A: その通りシームレス鋼管はシームレス管と混同してはならない.実際,シームレス管とシームレス鋼管には,セマンティックだけでなく,いくつかの重要な違いがある."パイプ"は,液体を運ぶために使用される管形管"は,構造/機械的な用途,計測システムに使用される管状の切片 (様々な形状,丸い,円形,四角形) に適用される.ボイラーなどの圧力装置の製造熱交換器やスーパーヒーター
Q: 縫い目のないパイプの容量は何ですか?
A: その通りAPI 5L /A106GR.Bのシームレスパイプの寸法容量
1管体直径の許容量は,0.3mm未満の外径で,パイプボディ直径の許容量は,0.5mm未満.024 mm).
2管体に対するODが2 3/8インチ (60.3) から24インチ (610mm) 以上である場合, (直径の許容度) は+/- 0.0075D,管の端は+/- 0.005D,最大は+/-1.6mm (0.063mm) である.
パイプボディ≤0.015D,パイプエンド≤0.01Dの丸み許容量
(製造者と顧客と合意した場合,より厳格な許容量を適用することができる)
3壁の厚さについて
4 mm (0 0157 インチ) 以下の,容積 +0.6 (0.024 mm), -0.5 mm (0.020 インチ)
API 5Lのシームレス鋼管の厚さについて,4mmから10mm (0.394インチ) +0.150t, -0.125t
APIシームレスパイプの厚さ10mmから25mm (0.984インチ), +/-0.125t
壁厚さ≥25mm, +3.7mmまたは +0.1t (より大きい場合) および -3.0mm (0.120インチ) または -0.1t (より大きい場合).
t 厚さについて
4ストレートの場合は,全長で最大,容積は長さの最大0.15%.
5直さ,パイプ端の最大偏差は≤0.3 mm/mである.
6一般用には200mm,特殊用には25.4mm.
