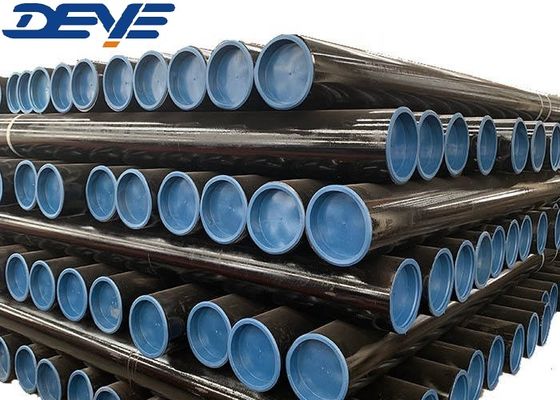

API A53 A106 CS 石油・石油産業用シームレスパイプ
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | DEYE |
| 証明 | ISO9001:2015 CE |
| モデル番号 | DY-SP-C01 |
| Document | Product Brochure PDF |
| 最小注文数量 | 5 トン |
| 価格 | USD600/ each ton |
| パッケージの詳細 | 木の場合、パレット、顧客の要求として束または |
| 受渡し時間 | 通常順序のための30日、標準的なサイズのための7日 |
| 支払条件 | T/T、D/P、L/C |
| 供給の能力 | 毎月の1000トン |
試供品およびクーポンのための私に連絡しなさい。
ワットサップ:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| スタンダード | ASME B36.19M,DIN,GOST | 材料 | A106GR B, API5L GR.B A53GR.B SS316/SS316L, SS304/304L, SAF2507, SAF2205, UNS31803, UNS32750, 904L, I |
|---|---|---|---|
| サイズ | 1/2" (DN15)-24" (DN600) SMLS 12" (DN200) -88" (DN2200) 溶接用 | 種類 | シームレスパイプ,溶接パイプ,ERWパイプ,SAWパイプ,FAWパイプ |
| ハイライト | A106 csシームレスパイプ,A53 csシームレスパイプ,A106GR B cs スムルパイプ |
||
製品の説明

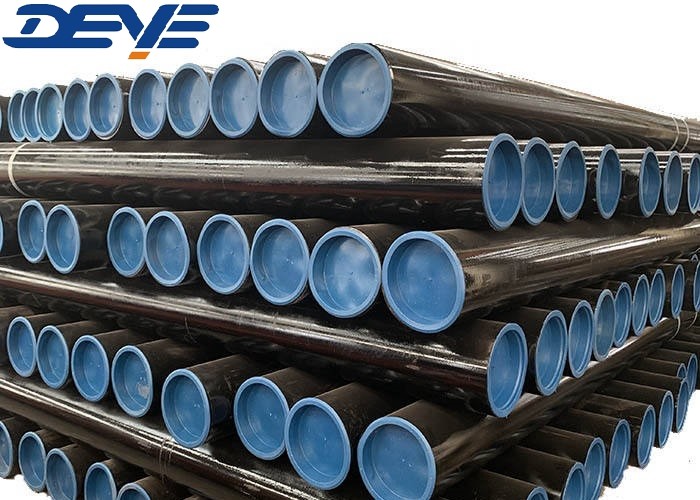

API A53 A106 CS 石油・石油産業用シームレスパイプ
ASTM A106B級パイプ (ASME SA106パイプ) は,様々な産業で流体伝送として広く使用されているシームレスな炭素鋼管です.
高温サービス.ASTM A106B級仕様は高温サービスのためのシームレス炭素鋼パイプをカバーします.
NPS 1-8 から NPS 48 まで, ANSI B36 に示す名目 (平均) 壁厚さ10. ASTM A106 のすべてのパイプは
A106はSA106としても知られる.
ASTM A106 と ASTM A53 の違い
A106とA53は両方が幅広い用途を持つ炭素鋼管である.見直しから,それらは非常に似た製品である.しかし,ASTM A106とASTM A53のパイプ材料にはいくつかの違いがある.A106管材とA53管材を区別する主要な違いは,次の表で示されています.
| ASTM A106 | ASTM A53 |
| ASTM A106パイプはシームレスパイプである. | ASTM A53パイプはシームレスまたは溶接式である. |
| 化学分析によると A106は 化学成分にシリコンが含まれています | ASTM A53パイプにはシリコンが含まれていない. |
| A106パイプはA53パイプよりも一般的には高価です. | A53パイプはA106パイプより通常安価です. |
| A106パイプは通常高温圧力用に使用される. | A53パイプは通常高温用には使用されません. |
製品情報/製品説明/基本情報/仕様
| 名前 | シームレス・スチール・パイプ/スチール・チューブ/ステンレス・スチール・パイプ/溶接鋼管/溶接鋼管 |
| 種類 | 無縫炭鋼ボイラーパイプ 無縫産業パイプ 無縫鋼管 無縫鋼管 |
| サイズ | DN:シームレス:10-914mm 3/8"-36" |
| 厚さ |
壁厚さ:SCH5S,SCH10S SCH10 SCH20 SCH30 STD SCH40S,SCH40,SCH80S,SCH80,SCH60 XS SCH100 SCH120S SCH120 SCH140 SCH160 XXS 2mmから120mm パーソナライゼーションを受け入れます |
| 長さ |
単一のランダム長/ダブルランダム長/固定長 5mから14m5.8m,6m,10m-12m,12m パーソナライゼーションを受け入れます |
| 表面処理 |
表面が赤く,漆黒で,塗装され,塗装され,ガルバン化され,耐腐蝕性3PEPP/EP/FBEコーティングを持つ炭素鋼 表面が酸漬けか磨かれたステンレス鋼 |
| 材料 |
炭素鋼: 10#,20#,45#,ASTM A105など *ASTM A53,A106,A210,A252,A333など * API5L X42,API5L X46,API5L X52,API5L X60,API5L X65,API5L X70など * JIS STPG42,G3454,G3456など * ドイツ St37, St42, St45, St52, DIN1626, DIN17175 *中国語20#,Q345,16Mnなど P1,P2,P5,P9,P11,P12,P22,P91,P92,15CrMO,Cr5Mo,10CrMo910,12CrMo,13,44,30CrMo,A333 GR1GRさん3GRさん6GRさん7など |
| スタンダード |
AASME,ASTM,MSS,JIS,DIN,EN * アメリカンASME B36.10M,ASTM,API 5L,API 5CT * 日本語JIS * ドイツ DIN * 中国 GB * BS標準 |
| 接続を終了 | 端が平らで,両端がプラスチック蓋で保護され,四角切断され,溝があり,スローリングがあり,結合しています. |
| 申請 | 石油,化学,電力,ガス,メタルルギー,造船,建設など |
| 輸送 | 20GP/40GPコンテナで,緩いコンテナで LCL;卸貨船,上部開いたコンテナ |
技術/技術データシート
ANSI B36 によるシームレスパイプの厚さリスト10
単位:MM
| NPS | 外側ダイメーター | 異なる厚さ +12.5%の許容度 | |||||||
| 性感染症 | シェ40 | シュ60 | XS | シュ80 | シュル20 | Sch160 | XXS | ||
| 1/8 | 10. 3 | 1. 73 | 1. 73 | ほら | 2. 41 | 2. 41 | ほら | ほら | ほら |
| 4/4 | 13. 7 | 2. 24 | 2. 24 | ほら | 3. 02 | 3. 02 | ほら | ほら | ほら |
| 3/8 | 17. 1 | 2. 31 | 2. 31 | ほら | 320歳 | 320歳 | ほら | ほら | ほら |
| 1/2 | 21. 3 | 2. 77 | 2. 77 | ほら | 3. 73 | 3. 73 | ほら | 4. 78 | 7. 47 |
| 3/4 | 26. 7 | 2. 87 | 2. 87 | ほら | 3. 91 | 3. 91 | ほら | 5. 56 | 7. 82 |
| 1 | 33.4 | 3.38 | 3.38 | ほら | 4. 55 | 4. 55 | ほら | 6. 35 | 9. 09 |
| 1 1/4 | 42. 2 | 3. 56 | 3. 56 | ほら | 4. 85 | 4. 85 | ほら | 6. 35 | 9. 70 |
| 1 1/2 | 48. 3 | 3. 68 | 3. 68 | ほら | 5. 08 | 5. 08 | ほら | 7. 14 | 1015 |
| 2 | 60. 3 | 3. 91 | 3. 91 | ほら | 5. 54 | 5. 54 | ほら | 8. 74 | 11. 07 |
| 2 1/2 | 73. 0 | 5. 16 | 5. 16 | ほら | 7. 01 | 7.01 | ほら | 9. 53 | 14. 02 |
| 3 | 88. 9 | 5. 49 | 5. 49 | ほら | 7. 62 | 7. 62 | ほら | 11. 13 | 15. 24 |
| 3 1/2 | 101. 6 | 5. 74 | 5. 74 | ほら | 8. 08 | 8. 08 | ほら | ほら | ほら |
| 4 | 114. 3 | 6.02 | 6. 02 | ほら | 8. 56 | 8. 56 | 11. 13 | 13. 49 | 17. 12 |
| 5 | 141. 3 | 6. 55 | 6. 55 | ほら | 9. 53 | 9. 53 | 12. 70 | 15. 88 | 19. 05 |
| 6 | 168. 3 | 711 | 711 | ほら | 10. 97 | 10. 97 | 14. 27 | 18. 26 | 21.95 |
| 8 | 219. 1 | 818歳 | 818歳 | 10. 31 | 12. 70 | 12. 70 | 18. 26 | 23. 01 | 22.23 |
| 10 | 273. 1 | 9. 27 | 9.27 | 12. 70 | 12. 70 | 15. 09 | 21. 44 | 28. 58 | 25. 40 |
| 12 | 323.9 | 9. 53 | 10. 31 | 14. 27 | 12. 70 | 17. 48 | 25. 40 | 33. 32 | 25. 40 |
| 14 | 355. 6 | 9. 53 | 11. 13 | 15. 09 | 12. 70 | 19. 05 | 27. 79 | 35. 71 | ほら |
| 16 | 406. 4 | 9. 53 | 12. 70 | 16. 66 | 12. 70 | 21. 44 | 30. 96 | 40. 49 | ほら |
| 18 | 457. 2 | 9. 53 | 14. 27 | 19. 05 | 12. 70 | 23. 83 | 34. 96 | 45. 24 | ほら |
| 20 | 508. 0 | 9. 53 | 15. 09 | 20. 62 | 12. 70 | 26. 19 | 3810 | 50. 01 | ほら |
| 22 | 558. 8 | 9. 53 | ほら | 22. 23 | 12. 70 | 28. 58 | 41. 28 | 53. 98 | ほら |
| 24 | 609. 6 | 9. 53 | 17. 48 | 24. 61 | 12. 70 | 30. 96 | 46. 02 | 59. 54 | ほら |
| 26 | 660.4 | 9. 53 | ほら | ほら | 12. 70 | ほら | ほら | ほら | ほら |
| 28 | 711.2 | 9. 53 | ほら | ほら | 12. 70 | ほら | ほら | ほら | ほら |
| 30 | 762. 0 | 9. 53 | ほら | ほら | 12. 70 | ほら | ほら | ほら | ほら |
| 32 | 812. 8 | 9. 53 | 17. 48 | ほら | 12. 70 | ほら | ほら | ほら | ほら |
| 34 | 863. 6 | 9. 53 | 17. 48 | ほら | 12. 70 | ほら | ほら | ほら | ほら |
| 36 | 914. 4 | 9. 53 | 17. 48 | ほら | 12. 70 | ほら | ほら | ほら | ほら |
| 38 | 965.2 | 9. 53 | ほら | ほら | 12. 70 | ほら | ほら | ほら | ほら |
| 40 | 1016. 0 | 9. 53 | ほら | ほら | 12. 70 | ほら | ほら | ほら | ほら |
| 42 | 1066. 8 | 9. 53 | ほら | ほら | 12. 70 | ほら | ほら | ほら | ほら |
| 44 | 1117. 6 | 9. 53 | ほら | ほら | 12. 70 | ほら | ほら | ほら | ほら |
| 46 | 1168.4 | 9. 53 | ほら | ほら | 12. 70 | ほら | ほら | ほら | ほら |
| 48 | 1219. 2 | 9. 53 | ほら | ほら | 12. 70 | ほら | ほら | ほら | ほら |
次元設計
OD 外径
ID... 内径
壁の厚さ
L... 長さ
壁の最小厚さが必要であれば,プラス側のみに変更が許される.
バット・ウェルディング・エンド
ANSI / ASME B16.25-2007
図 4 GTAW ルーツパスの溶接ベーブルの詳細 [WT > 3mm (0,12インチ) から 10mm (0,38インチ),含]
一般的な注記:
a) この詳細は,名前の厚さが3mmを超える根口のガスウルフスタン弧溶接 (GTAW) に適用されます.
(b) 線形寸法はミリメートルで,インチ値は括弧で示します.
ストレート な 要求
特殊用品では,目につくように直して供給されます.
購入者とパイプの間では,直線から許容される偏差が合意される可能性があります.
製造者:直線から最大許容される偏差
測定長 L を表示する.例えば 1mm/1000mm.
エキセントリック性
Eは最大と最小の差の半分です.
一つの横切りの壁厚さ (WT) の値
mm で表される:
しかし,異心度は,この横断面の平均壁厚さのパーセントとして表現されます.
中央直径 内側と外側
D0は,任意のパイプまたはチューブ上の最小と最大のチューブ直径の間の算術平均値です
壁の最小厚さが必要であれば,プラス側のみに変更が許されます.
卵性
O は,チューブ周りの最大直径と最小直径の違いです.
平均直径の割合として,これは:
卵性とは 異端性とは 混同してはならない.
縫い目のないパイプの製造プロセス
1/8 から 24 インチ. のスイムレスパイプは,
いわゆる"プラグミルプロセス"または"エクストルーションプロセス" (直径が小さい場合に使用される)
半径が大きい場合は"マンドレルミール"を用いる.
適用/使用
縫合のない鋼管は,石油・ガス業界で様々な用途に使用されています.
•上流事業 (OCTGパイプ)
•中流 (石油,ガス,蒸気,酸,スラムなどの液体の伝送と配送)
•下流 (石油とガスを衍生製品に精製するためのプロセスパイプ)
•公共事業用の一般管道用アプリケーション
FAQ: 質問と答え
Q:シームレス・パイプとシームレス・チュープの違いは何ですか?
A: その通りシームレス鋼管はシームレス管と混同してはならない.実際,シームレス管とシームレス鋼管には,セマンティックだけでなく,いくつかの重要な違いがある."パイプ"は,液体を運ぶために使用される管形管"は,構造/機械的な用途,計測システムに使用される管状の切片 (様々な形状,丸い,円形,四角形) に適用される.ボイラーなどの圧力装置の製造熱交換器やスーパーヒーター
Q: 縫い目のないパイプの容量は何ですか?
A: その通りAPI 5L /A106GR.Bのシームレスパイプの寸法容量
1管体直径の許容量は,0.3mm未満の外径で,パイプボディ直径の許容量は,0.5mm未満.024 mm).
2管体に対するODが2 3/8インチ (60.3) から24インチ (610mm) 以上である場合, (直径の許容度) は+/- 0.0075D,管の端は+/- 0.005D,最大は+/-1.6mm (0.063mm) である.
パイプボディ≤0.015D,パイプエンド≤0.01Dの丸み許容量
(製造者と顧客と合意した場合,より厳格な許容量を適用することができる)
3壁の厚さについて
4 mm (0 0157 インチ) 以下の,容積 +0.6 (0.024 mm), -0.5 mm (0.020 インチ)
API 5Lのシームレス鋼管の厚さについて,4mmから10mm (0.394インチ) +0.150t, -0.125t
APIシームレスパイプの厚さ10mmから25mm (0.984インチ), +/-0.125t
壁厚さ≥25mm, +3.7mmまたは +0.1t (より大きい場合) および -3.0mm (0.120インチ) または -0.1t (より大きい場合).
t 厚さについて
4ストレートの場合は,全長で最大,容積は長さの最大0.15%.
5直さ,パイプ端の最大偏差は≤0.3 mm/mである.
6一般用には200mm,特殊用には25.4mm.
