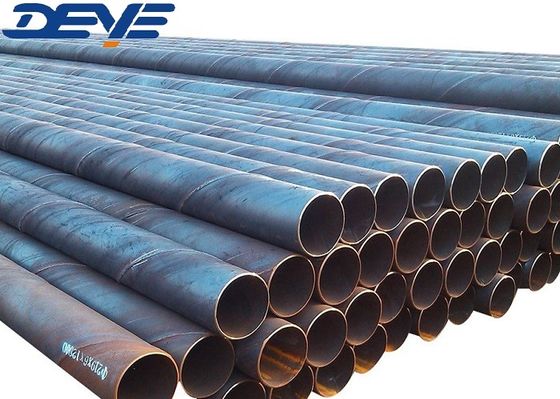

A53GR.B /API 5L GR.B X42 X52 と炭素鋼 SAWシーム溶接管
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | DEYE |
| 証明 | ISO9001:2015 CE |
| モデル番号 | DY-SP-C04 |
| Document | Product Brochure PDF |
| 最小注文数量 | 5 トン |
| 価格 | USD600/ each ton |
| パッケージの詳細 | 木の場合、パレット、顧客の要求として束または |
| 受渡し時間 | 通常順序のための30日、標準的なサイズのための7日 |
| 支払条件 | T/T、D/P、L/C |
| 供給の能力 | 毎月の1000トン |
試供品およびクーポンのための私に連絡しなさい。
ワットサップ:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| スタンダード | ASME B36.19M,DIN,GOST | 材料 | A53GR.B /API 5L GR.B /X42/X52 SS316/SS316L, SS304/304L, SAF2507, SAF2205, UNS31803, UNS32750, 904L, |
|---|---|---|---|
| サイズ | 1/2" (DN15)-24" (DN600) SMLS 12" (DN200) -88" (DN2200) 溶接用 | 種類 | シームレスパイプ,溶接パイプ,ERWパイプ,SAWパイプ,FAWパイプ |
| ハイライト | SAWシーム溶接管,カーボン鋼のシーム溶接管,SS304 縫合鋼管 |
||
製品の説明
炭酸鋼の SAW 溶接シームパイプ
SAWパイプはシーム/溶接パイプの一種である.
鉄鋼パイプ浸透弧溶接鋼管の略称である,長度浸透弧溶接鋼管 (LSAW鋼管) と螺旋浸透弧溶接鋼管 (SSAW鋼管) に分類することができる.SAWは,鋼鉄の潜水弧溶接を用いた製造プロセスです熱流層が熱を素早く失い,溶接領域に集中することを防止する高電流密度を生成する.一般的に使用される標準はAPI 5Lである.
高品質,高生産効率,弧と煙のいくつかの特性 圧迫容器,パイプ製造,ビーム,低圧液体鉄鋼工場
製品情報/製品説明/基本情報/仕様
| 名前 | 炭素鋼 A53GR.B ST37 ソーで溶接された管 |
| 種類 | SAWパイプ,LSAWパイプ,SSAWパイプ,ERWパイプ,溶接パイプ/シームレス炭素鋼ボイラー管パイプ,シームレス産業管,ステンレス鋼管,ステンレス鋼管 |
| サイズ | ソーパイプ OD 219-3200MM ERWパイプ OD 21.3-219MM |
| 厚さ |
厚さ5mm~30mmのソーパイプ
ERWパイプでは,厚さ範囲は2mm-200mmです パーソナライゼーションを受け入れます
シームレスパイプ厚さ: SCH5S,SCH10S SCH10 SCH20 SCH30 STD SCH40S,SCH40,SCH80S,SCH80,SCH60 XS SCH100 SCH120S SCH120 SCH140 SCH160 XXS |
| 長さ |
単一のランダム長/ダブルランダム長/固定長 5mから14m5.8m,6m,10m-12m,12m パーソナライゼーションを受け入れます |
| 表面処理 |
表面が赤く,漆黒で,塗装され,塗装され,ガルバン化され,耐腐蝕性3PEPP/EP/FBEコーティングを持つ炭素鋼 表面が酸漬けか磨かれたステンレス鋼 |
| 材料 |
*ASTM A53,A106,A210,A252,A333など * API5L X42,API5L X46,API5L X52,API5L X60,API5L X65,API5L X70など * JIS STPG42,G3454,G3456など * ドイツ St37, St42, St45, St52, DIN1626, DIN17175 *中国語20#,Q345,16Mnなど P1,P2,P5,P9,P11,P12,P22,P91,P92,15CrMO,Cr5Mo,10CrMo910,12CrMo,13,44,30CrMo,A333 GR1GRさん3GRさん6GRさん7など |
| スタンダード |
AASME,ASTM,MSS,JIS,DIN,EN * アメリカンASME B36.10M,ASTM,API 5L,API 5CT * 日本語JIS * ドイツ DIN * 中国 GB * BS標準 |
| 接続を終了 | 端が平らで,両端がプラスチック蓋で保護され,四角切断され,溝があり,スローリングがあり,結合しています. |
| 申請 | 石油,化学,電力,ガス,メタルルギー,造船,建設など |
| 輸送 | 20GP/40GPコンテナで,緩いコンテナで LCL;卸貨船,上部開いたコンテナ |
技術/技術データシート普通の材料のグレード
| A53 化学成分と機械特性 | ||||||||||||||
| スタンダード | グレード | 化学成分 最大 % | メカニカルプロパティ | |||||||||||
| C について | そうだ | ミニ | P | S | クー | ニ | モー | C.C. | V | 張力強度 (Mpa) | 収力強度 (Mpa) | 伸縮 (%) | ||
| ASTM A53 | A について | 0. 25 | / | 0.95 | 0.05 | 0.1 | 0.4 | 0.4 | 0.2 | 0.4 | 0.08 | ≥330 | ≥205 | ≥29. 5 |
| B について | 0.3 | / | 1.2 | 0.05 | 0.1 | 0.4 | 0.4 | 0.2 | 0.4 | 0.08 | ≥415 | ≥240 | ≥295 | |
| API 5L 化学成分と機械特性 PSL 1: | |||||||||
| クラス と 種類 | 化学成分 | メカニカルプロパティ | |||||||
| C (最大) | Mn (最大) | P (最大) | S (最大) | 張力強度 (分) | 生産力 (分) | ||||
| PSI | MPa | ps i | MPa | ||||||
| A25 | CL I | 0.21 | 0. 60 | 0. 030 | 0. 030 | 45000 | 310 | 25000 | 172 |
| Cl n | 0. 21 | 0. 60 | 0. 030 | 0. 030 | |||||
| A について | 0. 22 | -0だった90 | 0. 030 | 0. 030 | 48000 | 331 | 30000 | 207 | |
| B について | 0. 28 | 1.20 | 0. 030 | 0. 030 | 60000 | 414 | 35000 | 241 | |
| X42 | 0. 28 | 1.30 | 0. 030 | 0. 030 | 60000 | 414 | 42000 | 290 | |
| X46 | 0. 28 | 1.40 | 0. 030 | 0. 030 | 63000 | 434 | 46000 | 317 | |
| X52 | 0. 28 | 1.40 | 0. 030 | 0. 030 | 66000 | 455 | 52000 | 359 | |
| X56 | 0. 28 | 1.40 | 0. 030 | 0. 030 | 71000 | 490 | 56000 | 386 | |
| X60 | 0. 28 | 1.40 | 0. 030 | 0. 030 | 75000 | 517 | 60000 | 414 | |
| X65 | 0. 28 | 1.40 | 0. 030 | 0. 030 | 77000 | 531 | 65000 | 448 | |
| X70 | 0. 28 | 1.40 | 0. 030 | 0. 030 | 82000 | 565 | 70000 | 483 | |
| API 5L 化学成分と機械特性 PSL 2 | ||||||||||||
|
クラス そしてSort |
化学成分 | メカニカルプロパティ | ||||||||||
| C (最大) | Mn (最大) | P (最大) | S (最大) |
張力強度 (ミンス) |
張力強度 (最大) |
生産力 (Mln) |
生産力 (最大) |
|||||
| サイ | MPa | サイ | MPa | サイ | MPa | サイ | MPa | |||||
| B について | 0. 24 | 1.20 | 0. 025 | 0. 015 | 60000 | 414 | 11000 | 758 | 35000 | 241 | 65000 | 758 |
| X42 | 0. 24 | 1.30 | 0. 025 | 0.015 | 60000 | 414 | 11000 | 758 | 42000 | 290 | 72000 | 758 |
| X46 | 0. 24 | 1.40 | 0. 025 | 0.015 | 63000 | 434 | 11000 | 758 | 46000 | 317 | 76000 | 758 |
| X52 | 0. 24 | 1.40 | 0. 025 | 0. 015 | 66000 | 455 | 11000 | 758 | 52000 | 359 | 77000 | 758 |
| X56 | 0. 24 | 1.40 | 0. 025 | 0. 015 | 71000 | 490 | 11000 | 758 | 56000 | 386 | 79000 | 758 |
| X60 | 0. 24 | 1.40 | 0. 025 | 0.015 | 75000 | 517 | 11000 | 758 | 60000 | 414 | 82000 | 758 |
| X65 | 0. 24 | 1.40 | 0. 025 | 0.015 | 77000 | 531 | 11000 | 758 | 65000 | 448 | 87000 | 758 |
| X70 | 0. 24 | 1.40 | 0. 025 | 0.015 | 82000 | 565 | 11000 | 758 | 70000 | 483 | 90000 | 758 |
| X80 | 0. 24 | 1.40 | 0.025 | 0. 015 | 90000 | 621 | 12000 | 827 | 80000 | 552 | 100000 | 827 |
次元設計
OD 外径
ID... 内径
壁の厚さ
L... 長さ
壁の最小厚さが必要であれば,プラス側のみに変更が許される.
バット・ウェルディング・エンド
ANSI / ASME B16.25-2007
図 4 GTAW ルーツパスの溶接ベーブルの詳細 [WT > 3mm (0,12インチ) から 10mm (0,38インチ),含]
一般的な注記:
a) この詳細は,名前の厚さが3mmを超える根口のガスウルフスタン弧溶接 (GTAW) に適用されます.
(b) 線形寸法はミリメートルで,インチ値は括弧で示します.
ストレート な 要求
特殊用品では,目につくように直して供給されます.
購入者とパイプの間では,直線から許容される偏差が合意される可能性があります.
製造者:直線から最大許容される偏差
測定長 L を表示する.例えば 1mm/1000mm.
エキセントリック性
Eは最大と最小の差の半分です.
一つの横切りの壁厚さ (WT) の値
mm で表される:
しかし,異心度は,この横断面の平均壁厚さのパーセントとして表現されます.
中央直径 内側と外側
D0は,任意のパイプまたはチューブ上の最小と最大のチューブ直径の間の算術平均値です
壁の最小厚さが必要であれば,プラス側のみに変更が許されます.
卵性
O は,チューブ周りの最大直径と最小直径の違いです.
平均直径の割合として,これは:
卵性とは 異端性とは 混同してはならない.
ソーパイプの製造プロセス
SAW鋼管の完全な名称は,潜水弧溶接鋼管である.これは溶接領域で潜水弧溶接プロセスで製造された鋼管である.浸水弧溶接は,高溶接品質の特徴を持っています圧迫容器,管材製造,梁や柱に広く使用されています.低圧液体鉄鋼構造工学
適用/使用
渦巻き溶接鋼管は,石油,天然ガス,水,および他の燃える可能性のあるおよび燃えない液体輸送および配送パイプラインに広く使用されています.建築用およびその他の一般目的の鋼鉄構造物.
FAQ: 質問と答え
Q: ERWパイプと SAWパイプの違いは何ですか?
ERW パイプ
ERWパイプは,電阻溶接パイプとも呼ばれ,平板鋼板をチューブ形に巻き込み,端を加熱し,圧迫して溶接する.溶接はほぼシームレスですERWパイプは,高精度でシームレスな仕上げを必要とするアプリケーションに理想的です. ERWパイプは,建物構造,機械,自動車産業で一般的に使用されています.
ERW パイプ の 利点
ERWパイプは SAWパイプより安価です
製造が簡単で表面が滑らかになります
ERWパイプは,幅広い用途に使用できます.
ERW パイプのデメリット
ERWパイプは SAWパイプと比較して圧力に耐える能力が低い.
ソーパイプよりも弱い溶接がある.
ERWのパイプは 腐食に敏感です
SAWパイプ
SAWパイプ (Submerged Arc Welding pipe) は,圧力で鋼板やコイルの縁を熱して溶接を行うことで作られる.SAWパイプは,通常,陸上およびオフショア掘削場から石油とガスを輸送するために,石油とガス産業で使用されます..
SAW パイプ の 利点
SAWパイプは,ERWパイプと比較して圧力に耐える能力が高くなります.
ERWパイプよりも強い溶接があります
SAW パイプは 腐る可能性が低い.
SAW パイプのデメリット
SAWパイプは ERWパイプより高価です
製造が難しく,表面が粗い.
SAWパイプは主に石油とガスに使用されており,他の産業にもより適しています.
ERW パイプを使用
ERWパイプは,平らな表面仕上げと正確な寸法を必要とするアプリケーションに理想的です.また,低圧容量と予算を必要とするプロジェクトにも適しています.ERW パイプは,建物構造に一般的に使用されています機械産業や自動車産業
SAW パイプを使用
SAWパイプは,より高い圧力容量とより強い溶接を必要とするプロジェクトに理想的です.石油とガスを輸送するためのパイプラインとして,石油とガスで一般的に使用されています.石油・ガスプロジェクトで 管を腐食から保護したい場合SAWパイプに 融合結合エポキシコーティングを
Q: 縫い目のないパイプの容量は何ですか?
A: API 5L /A106GR.Bのシームレスパイプの寸法容量
1管体直径の許容量は,0.3mm未満の外径で,パイプボディ直径の許容量は,0.5mm未満.024 mm).
2管体に対するODが2 3/8インチ (60.3) から24インチ (610mm) 以上である場合, (直径の許容度) は+/- 0.0075D,管の端は+/- 0.005D,最大は+/-1.6mm (0.063mm) である.
パイプボディ≤0.015D,パイプエンド≤0.01Dの丸み許容量
(製造者と顧客と合意した場合,より厳格な許容量を適用することができる)
3壁の厚さについて
4 mm (0 0157 インチ) 以下の,容積 +0.6 (0.024 mm), -0.5 mm (0.020 インチ)
API 5Lのシームレス鋼管の厚さについて,4mmから10mm (0.394インチ) +0.150t, -0.125t
APIシームレスパイプの厚さ10mmから25mm (0.984インチ), +/-0.125t
壁厚さ≥25mm, +3.7mmまたは +0.1t (より大きい場合) および -3.0mm (0.120インチ) または -0.1t (より大きい場合).
t 厚さについて
4ストレートの場合は,全長で最大,容積は長さの最大0.15%.
5直さ,パイプ端の最大偏差は≤0.3 mm/mである.
6一般用には200mm,特殊用には25.4mm.
