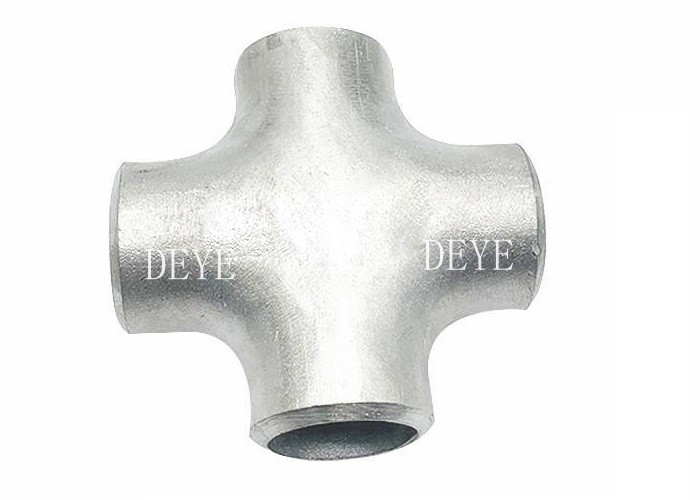

SS304 SS321 SS316 SCH40S SCH10sとステンレス鋼のクロスフィッティング

  • SS304 SS321 SS316 Stainless Steel Cross Fitting With SCH40S SCH10s
  • SS304 SS321 SS316 Stainless Steel Cross Fitting With SCH40S SCH10s
  • SS304 SS321 SS316 Stainless Steel Cross Fitting With SCH40S SCH10s
  • SS304 SS321 SS316 Stainless Steel Cross Fitting With SCH40S SCH10s
起源の場所 中国
ブランド名 DEYE
証明 ISO9001:2015 PED
モデル番号 PF-CTEE-SS-01
Document Product Brochure PDF
最小注文数量 10個
価格 USD2-10 for small sizes

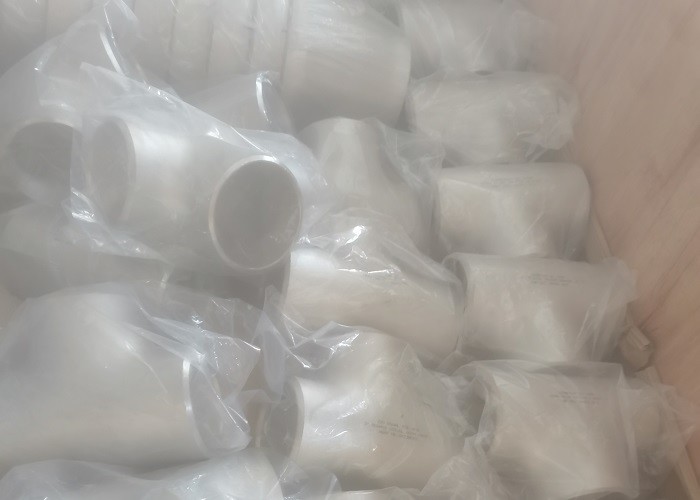

パッケージの詳細 プラスチックbag+cartons+plyの木の場合
受渡し時間 標準的な項目のための5-8日
供給の能力 100000 PC月

試供品およびクーポンのための私に連絡しなさい。

ワットサップ:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
材料 SS316L,SS316,SS304L,SS304,SS321,DUPLEX SS2205,2507 接続 バット溶接 BW
厚さ シュ5s,シュ10s,シュ40s,シュ80s,シュ160s,xs,xxs 表面 ポーランドのピクルング
ハイライト

SS316 ステンレス鋼のクロスフィッティング

,

SS321 ステンレス鋼のクロスフィッティング

,

SS304ソケット溶接交差
メッセージ
製品の説明

SS316 304 321 201 ステンレス鋼管フィッティング SCH40S SCH10s とクロスティー

簡潔 な 紹介

ステンレス鋼の管材: ASME/ANSI B16.9仕様は,炭素および合金ボット溶接フィッティングの寸法および許容量をカバーする. MSS-SP 43仕様はASME B16を統合する.9 ステンレス鋼とニッケル合金管のフィッティングこの記事では,ブットウェルド肘,ティス,および減速器の寸法と重さを示します. ASME/ANSI B16 によるブットウェルドフィッティングの許容量 (インチ).9. 半径短な肘や回転を除くすべての炭素合金フィッティング (ASME/ANSI B1628) について

詳細の仕様は以下のとおりです.

商品名 ANSI B16.9 BW SS Smsl シームレスで溶接されたパイプフィッティング
種類

トレイト・ティー,エコール・ティー,ロング・ラディース・エルボウ,ショート・ラディース・エルボウ,180度曲がり,リターン,減速・エルボウ,コンセントリック. 減速器,エクセントリック. レッドキュア,Y・ティー,キャップ,ストブエンド,
サイズ 1/2"-72" DN15-DN1800
壁の厚さ

SCH5S,SCH10s,SCH20S,SCH30,STD,SCH40S,SCH60,XS,SCH80S,SCH100

SCH120,SCH160S,XXS,DIN,SGP JIS 厚さ
設計基準 ASTMA312,ASTM A403WP,A234WPB A420,ANSI B16.9/B16.28/B1625
　
JIS B2311-1997/2312,JIS B2311/B2312,DIN 2605-1/2617/2615
　
GB 12459-99,EN標準など
資料リスト ステンレススチール304,304L,304H,316,316L,316H,310,SS321,SS321H,347,347H,904L
デュプレックスSS 2507,DSS2205,UNS31803 UNS32750,UNS32760
　
1.4301,1.43061 について44011 について44351 について44061 について44041 について44621 について44101 について4501
　
炭素鋼 A234 WPB,WP5,WP9,WP11,WP22,A420WPL6,A420WPL8
ST37号0ST358ST372ST35.4/8,ST42,ST45,ST52,ST524
　
STP G38,STP G42,STPT42,STB42,STS42,STPT49,STS49
　
表面 酸漬け,磨いた
適用/使用 低気圧・中気圧流体管路,ボイラー,石油・天然ガス産業,掘削,化学産業,電気産業,造船,肥料設備・管路,構造石油化学薬剤産業など

ANSI B16 による厚さリスト9MSS SP-44

通常のパイプサイズ DN (in) 外側ダイメーターD 標準壁厚さ (MM)
ス5s シュ10S シェ10 ス40s シェ40 シュ80s シュ80 シュル20 Sch160 XXS
1/8 10. 3 ほら 1. 24 ほら 1. 73 1. 73 2. 41 2. 41 ほら ほら ほら
4/4 13. 7 ほら 1. 65 ほら 2. 24 2. 24 3. 02 3. 02 ほら ほら ほら
3/8 17. 1 ほら 1. 65 ほら 2. 31 2. 31 320歳 320歳 ほら ほら ほら
1/2 21. 3 1.65 211 ほら 2. 77 2. 77 3. 73 3. 73 ほら 4. 78 7. 47
3/4 26. 7 1.65 211 ほら 2. 87 2. 87 3. 91 3. 91 ほら 5. 56 7. 82
1 33.4 1. 65 2. 77 ほら 3.38 3.38 4. 55 4. 55 ほら 6. 35 9. 09
1 1/4 42. 2 1.65 2. 77 ほら 3. 56 3. 56 4. 85 4. 85 ほら 6. 35 9. 70
1 1/2 48. 3 1.65 2. 77 ほら 3. 68 3. 68 5. 08 5. 08 ほら 7. 14 1015
2 60. 3 1. 65 2. 77 ほら 3. 91 3. 91 5. 54 5. 54 ほら 8. 74 11. 07
2 1/2 73. 0 211 3. 05 ほら 5. 16 5. 16 7. 01 7.01 ほら 9. 53 14. 02
3 88. 9 211 3. 05 ほら 5. 49 5. 49 7. 62 7. 62 ほら 11. 13 15. 24
3 1/2 101. 6 211 3. 05 ほら 5. 74 5. 74 8. 08 8. 08 ほら ほら ほら
4 114. 3 211 3. 05 ほら 6. 02 6. 02 8. 56 8. 56 11. 13 13. 49 17. 12
5 141. 3 2. 77 3. 40 ほら 6. 55 6. 55 9. 53 9. 53 12. 70 15. 88 19. 05
6 168. 3 2. 77 3. 40 ほら 711 711 10. 97 10. 97 14. 27 18. 26 21.95
8 219. 1 2. 77 3. 76 ほら 818歳 818歳 12. 70 12. 70 18. 26 23. 01 22.23
10 273. 1 3. 40 4. 19 ほら 9. 27 9.27 12. 70 15. 09 21. 44 28. 58 25. 40
12 323.9 3. 96 4. 57 ほら 9. 53 10. 31 12. 70 17. 48 25. 40 33. 32 25. 40
14 355. 6 3. 96 4. 78 6. 35 ほら 11. 13 ほら 19. 05 27. 79 35. 71 ほら
16 406. 4 4. 19 4. 78 6. 35 ほら 12. 70 ほら 21. 44 30. 96 40. 49 ほら
18 457. 2 4. 19 4. 78 6. 35 ほら 14. 27 ほら 23. 83 34. 96 45. 24 ほら
20 508. 0 4. 78 5. 54 6. 35 ほら 15. 09 ほら 26. 19 3810 50. 01 ほら
22 558. 8 4. 78 5. 54 6. 35 ほら ほら ほら 28. 58 41. 28 53. 98 ほら
24 609. 6 5. 54 6. 35 6. 35 ほら 17. 48 ほら 30. 96 46. 02 59. 54 ほら
26 660.4 ほら ほら 7. 92 ほら ほら ほら ほら ほら ほら ほら
28 711.2 ほら ほら 7. 92 ほら ほら ほら ほら ほら ほら ほら
30 762. 0 6. 35 7. 92 7. 92 ほら ほら ほら ほら ほら ほら ほら
32 812. 8 ほら ほら 7. 92 ほら 17. 48 ほら ほら ほら ほら ほら
34 863. 6 ほら ほら 7. 92 ほら 17. 48 ほら ほら ほら ほら ほら
36 914. 4 ほら ほら 7. 92 ほら 17. 48 ほら ほら ほら ほら ほら
38 965.2 ほら ほら ほら ほら ほら ほら ほら ほら ほら ほら
40 1016. 0 ほら ほら ほら ほら ほら ほら ほら ほら ほら ほら
42 1066. 8 ほら ほら ほら ほら ほら ほら ほら ほら ほら ほら
44 1117. 6 ほら ほら ほら ほら ほら ほら ほら ほら ほら ほら
46 1168.4 ほら ほら ほら ほら ほら ほら ほら ほら ほら ほら
48 1219. 2 ほら ほら ほら ほら ほら ほら ほら ほら ほら ほら

ストレート・ティとクロスの寸法

SS304 SS321 SS316 SCH40S SCH10sとステンレス鋼のクロスフィッティング 0

nominal pipe size (NPS) (名目パイプサイズ) ベベルの外径 中から端まで
走って 出口,M [注釈 (1) と (2) ]
72 21.3 25 25
% 26.7 29 29
1 33.4 38 38
174 42.2 48 48
i72 48.3 57 57
2 60.3 64 64
272 73.0 76 76
3 88.9 86 86
372 101.6 95 95
4 114.3 105 105
5 141.3 124 124
6 168.3 143 143
8 219.1 178 178
10 273.0 216 216
12 323.8 254 254
14 355.6 279 279
16 406.4 305 305
18 457.0 343 343
20 508.0 381 381
22 559.0 419 419
24 610.0 432 432
26 660.0 495 495
28 711.0 521 521
30 762.0 559 559
32 813.0 597 597
34 864.0 635 635
36 914.0 673 673
38 965.0 711 711
40 1016 やってくれ0 749 749
42 1067 やってる0 762 711
44 118. オーケストラ0 813 762
46 1 168 だった0 851 800
48 1219歳0 889 838

アウトレット・ティを削減し アウトレット・クロスを削減する次元

SS304 SS321 SS316 SCH40S SCH10sとステンレス鋼のクロスフィッティング 1

nominal pipe size (NPS) (名目パイプサイズ) ベベルの外径 中から端まで nominal pipe size (NPS) (名目パイプサイズ) ベベルの外径 中から端まで
走って 出口,M [注1) ] 走って 出口,M [注1) ]
走って 出口 走って 出口
1/2×1/2×3/8 21.3 17.3 25 25 4 × 4 × 3 1/2 114.3 101.6 105 102
1/2 x1/2 x1/4 21.3 13.7 25 25 4x4x3 114.3 88.9 105 98
3/4 × 3/4 × 1/2 26.7 21.3 29 29 4 × 4 × 2-1/2 114.3 73.0 105 95
3/4 × 3/4 × 3/8 26.7 17.3 29 29 4x4x2 114.3 60.3 105 89
1 × 1 × 3/4 33.4 26.7 38 38 4 × 4 × 1-1/2 114.3 48.3 105 86
1 × 1 × 1/2 33.4 21.3 38 38 　 　 　 　 　
　 　 　 　 　 5X5X4 141.3 114.3 124 117
1 - 4 × 1 - 4 × 1 42.2 33.4 48 48 5 × 5 × 3 1/2 141.3 101.6 124 114
1 - 1 / 4 × 1 - 1 / 4 × 3 / 4 42.2 26.7 48 48 5X5X3 141.3 88.9 124 111
1 - 1/4 × 1 - 1 - 4 × 1/2 42.2 21.3 48 48 5 × 5 × 2-1/2 141.3 73.0 124 108
　 　 　 　 　 5X5X2 141.3 60.3 124 105
1/2 x1-1/2 x 1-1/4 48.3 42.2 57 57 6X6X5 168.3 141.3 143 137
1 1/2 x 1-1/2 x 1 48.3 33.4 57 57 6x6x4 168.3 114.3 143 130
1 1/2 x1-1/2 x3/4 48.3 26.7 57 57 6 × 6 × 3 1/2 168.3 101.6 143 127
1/2 x 1/2 x 1/2 48.3 21.3 57 57 6x6x3 168.3 88.9 143 124
　 　 　 　 　 6 × 6 × 2-1/2 168.3 73.0 143 121
2 × 2 × 1-1/2 60.3 48.3 64 60 　 　 　 　 　
2 × 2 × 1-1/4 60.3 42.2 64 57 8x8x6 219.1 168.3 178 168
2 × 2 × 1 60.3 33.4 64 51 8x8x5 219.1 141.3 178 162
2 × 2 × 3/4 60.3 26.7 64 44 8X8X4 219.1 114.3 178 156
　 　 　 　 　 8 × 8 × 3 1/2 219.1 101.6 178 152
2/2 × 2/2 × 2 73.0 60.3 76 70 　 　 　 　 　
2/2 × 2/2 × 1-1/2 73.0 48.3 76 67 10 × 10 × 8 273.0 219.1 216 203
2/2 × 2/2 × 1-1/4 73.0 42.2 76 64 10 × 10 × 6 273.0 168.3 216 194
2/2 × 2/2 × 1 73.0 33.4 76 57 10 × 10 × 5 273.0 141.3 216 191
　 　 　 　 　 10 × 10 × 4 273.0 114.3 216 184
3 × 3 × 2-1/2 88.9 73.0 86 83 12 × 12 × 10 323.8 273.0 254 241
3x3x2 88.9 60.3 86 76 12 × 12 × 8 323.8 219.1 254 229
3 x 3 x 1-1/2 88.9 48.3 86 73 12 × 12 × 6 323.8 168.3 254 219
3 × 3 × 1-1/4 88.9 42.2 86 70 12 × 12 × 5 323.8 141.3 254 216
3-1/2 × 3-1/2 × 3 は 101.6 88.9 95 92 14 × 14 × 12 355.6 323.8 279 270
3-1/2 × 3-1/2 × 2-1/2 101.6 73.0 95 89 14 × 14 × 10 355.6 273.0 279 257
3-1/2 × 3-1/2 × 2 101.6 60.3 95 83 14 × 14 × 8 355.6 219.1 279 248
3-1/2 × 3-1/2 × 1-1/2 101.6 48.3 95 79 14 × 14 × 6 355.6 168.3 279 238

サイズ (NPS) ベベルの外径 中から端まで nominal pipe size (NPS) (名目パイプサイズ) ベベルの外径 中から端まで
走って 出口 走って 出口,M [注1) ] 走って 出口 走って 出口,M [注1) ]
16 × 14 406.4 355.6 305 305 28 × 28 × 26 711 660.0 521 521
16 × 12 406.4 323.8 305 295 28 × 28 × 24 711 610.0 521 508
16 × 10 406.4 273.0 305 283 28 × 28 × 22 711 559.0 521 495
16 × 8 406.4 219.1 305 273 28 × 28 × 20 711 508.0 521 483
16 × 6 406.4 168.3 305 264 　 　 　 　 　
　 　 　 　 　 28 × 28 × 18 711 457.0 521 470
18 × 16 457.0 406.4 343 330 28 × 28 × 16 711 406.4 521 457
18 × 14 457.0 355.6 343 330 28 × 28 × 14 711 355.6 521 457
18 × 12 457.0 323.8 343 321 28 × 28 × 12 711 323.8 521 448
18 × 10 457.0 273.0 343 308 　 　 　 　 　
18 × 8 457.0 219.1 343 298 30 × 30 × 28 762 711.0 559 546
　 　 　 　 　 30×30×26 762 660.0 559 546
20 × 18 508.0 457.0 381 368 30×30×24 762 610.0 559 533
20 × 16 508.0 406.4 381 356 30×30×22 762 559.0 559 521
20 × 14 508.0 355.6 381 356 30×30×20 762 508.0 559 508
20 × 12 508.0 323.8 381 346 　 　 　 　 　
20 × 10 508.0 273.0 381 333 30×30×18 762 457.0 559 495
20 × 8 508.0 219.1 381 324 30×30×16 762 406.4 559 483
　 　 　 　 　 30×30×14 762 355.6 559 483
22 × 20 559.0 508.0 419 406 30×30×12 762 323.8 559 473
22 × 18 559.0 457.0 419 394 30×30×10 762 273.0 559 460
22 × 16 559.0 406.4 419 381 　 　 　 　 　
22 × 14 559.0 355.6 419 381 32 x 32 x 30 813 762.0 597 584
22 × 12 559.0 323.8 419 371 32 × 32 × 28 813 711.0 597 572
22 × 10 559.0 273.0 419 359 32 × 32 × 26 813 660.0 597 572
　 　 　 　 　 32 × 32 × 24 813 610.0 597 559
24 × 22 610.0 559.0 432 432 　 　 　 　 　
24 × 20 610.0 508.0 432 432 32 × 32 × 22 813 559.0 597 546
24 × 18 610.0 457.0 432 419 32 × 32 × 20 813 508.0 597 533
　 　 　 　 　 32 × 32 × 18 813 457.0 597 521
24 × 16 610.0 406.4 432 406 32 × 32 × 16 813 406.4 597 508
24 × 14 610.0 355.6 432 406 32 × 32 × 14 813 355.6 597 508
24 × 12 610.0 323.8 432 397 　 　 　 　 　
24 × 10 610.0 273.0 432 384 34 × 34 × 32 864 813.0 635 622
　 　 　 　 　 34 x 34 x 30 864 762.0 635 610
26 × 24 660.0 610.0 495 483 34 × 34 × 28 864 711.0 635 597
26 × 22 660.0 559.0 495 470 34 × 34 × 26 864 660.0 635 597
26 × 20 660.0 508.0 495 457 　 　 　 　 　
　 　 　 　 　 34 × 34 × 24 864 610.0 635 584
26 × 18 660.0 457.0 495 444 34 × 34 × 22 864 559.0 635 572
26 × 16 660.0 406.4 495 432 34 × 34 × 20 864 508.0 635 559
26 × 14 660.0 355.6 495 432 34 × 34 × 18 864 457.0 635 546
26 × 12 660.0 323.8 495 422 34 × 34 × 16 864 406.4 635 533

ss バット溶接管フィッティングの最も一般的な材料は,SS304/304L,SS316/316L,DUPLEX SAF2507,SAF2205です.

材料の詳細な仕様は以下のとおりです.

材料分析

304/304L (UNS S30400/S30403)

化学成分 %

C について C.C. ミニ ニ P S そうだ
≤ - そうだ ≤ - そうだ ≤ ≤ ≤
0.035 18.0-20. わかった0 2.00 8.0-13 わかった0 0.045 0.03 1.00

張力強度: ≥ 485 Mpa (70KSI)

性能強度: ≥170Mpa (25KSPI)

伸縮性 ≥ 40%

316/316L (UNS S31600/S31603)

化学成分 %

C について C.C. ミニ モー ニ P S そうだ
≤ - そうだ ≤ 　 - そうだ ≤ ≤ ≤
0.035 16.0-18 だった0 2.00 2.0-3 わかった0 10.0-14 わかった0 0.045 0.03 1.00

張力強度: ≥ 485 Mpa (70KSI)

性能強度: ≥170Mpa (25KSPI)

伸縮性 ≥ 40%

SAF2205 (UNS31803)

C≤ Si ≤ Mn≤ P ≤ S ≤ C.C. ニ モー クー N
0.03 1.0 2.0 0.03 0.02 22〜23 4.5 - 65 3.0-3 わかった50 /

0.14-0 だった2

SAF2205 材料の機械性能

試験用物件 テスト・テンプ パフォーマンス 標準データ
張力強度 部屋温度は 出力強度 s≥ 450Mpa
張力強度 h ≥ 620Mpa
伸縮率 % > 25
面積の減少=> /
影響値 KV (J) 部屋温度は 横側 /
ブリーネル硬さ 部屋温度は ≤ 290
ロックウェル硬さ 部屋温度は ≥ /

複合型SS SAF2507 ((UNS32750)

c ≤ Si≤ Mn≤ P≤ S≤ C.C. ニ モー C≤ N
0.03 0.8 1.2 0.03 0.015 24から26 60.0-8 だった0 3.0-50 0.5 0.24-0 だった32

メカニカル性能

試験用物件 テスト・テンプ パフォーマンス 標準データ
ストレイル 部屋温度は 生産力 Ø≤55 Rm≥ 550Mpa
Ø >55 Rm≥ 515 Mpa
張力強度 Ø≤55 R0.002 ≥ 800MPa
Ø >55 R0.002≥ 760 Mpa
伸縮 A% (((4D) > Ø≤55 ≥ 15
Ø >55 ≥ 15
ブリーネル硬さ HB 部屋温度は Ø≤5 ≤ 310
Ø >55 ≤ 310

指定:A 403/A 403M ¥ 06 鋳造型オステニティックステンレス鋼管フィッティングの標準規格

他の参照文書

ASTM規格:

A 351/A 351M 圧力を保持する部品のためのオーステニティック鋳物に関する仕様

A370 鉄鋼製品の機械試験のための試験方法と定義

A 480/A 480M プレート,シート,ストリップの平面型不?? 鋼および耐熱鋼の一般要件に関する仕様

A 743/A 743M 鋳物,鉄-クロム,鉄-クロム-ニッケル,腐食耐性,一般用途の仕様

A 744/A 744M 鋳物,鉄-クロムニッケル,耐腐蝕,厳しいサービス用

A 751 鉄鋼製品の化学分析のための試験方法,慣行,および用語

A 960/A 960M 鋳造鋼管のフィッティングに関する共通要件の仕様

E 112 平均粒の大きさを決定するための試験方法

E 165 液体浸透剤の検査のための試験方法

ASME規格:

ASME B16.9 工場製の鋳造鋼のバック・ウェルディング・フィッティング

ASME B16.11 鋳造鋼材のフィッティング,ソケット溶接,スレッド付き端

MSS規格: MSS SP-25 バルブ,フィッティングの標準マークシステム

フレンズとユニオン

MSS SP-43 軽量ステンレス鋼のバック・ウェルディング・フィッティングに関する標準慣行

MSS SP-79 ソケット溶接式減速器挿入

生産プロセス

1原材料 採取と切断

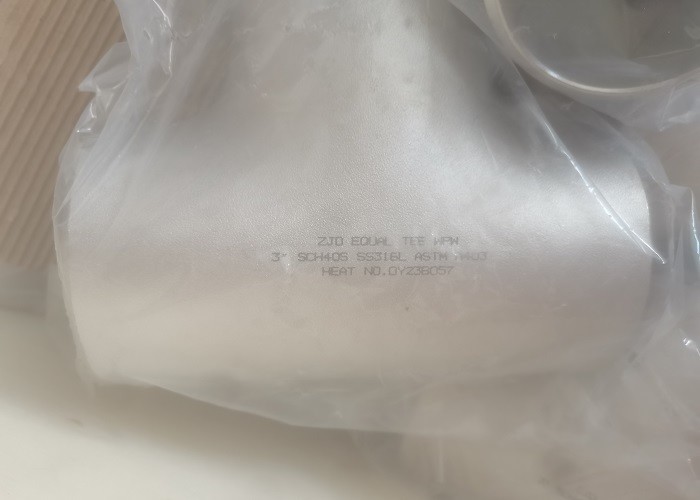

SS304 SS321 SS316 SCH40S SCH10sとステンレス鋼のクロスフィッティング 2

2材料の識別

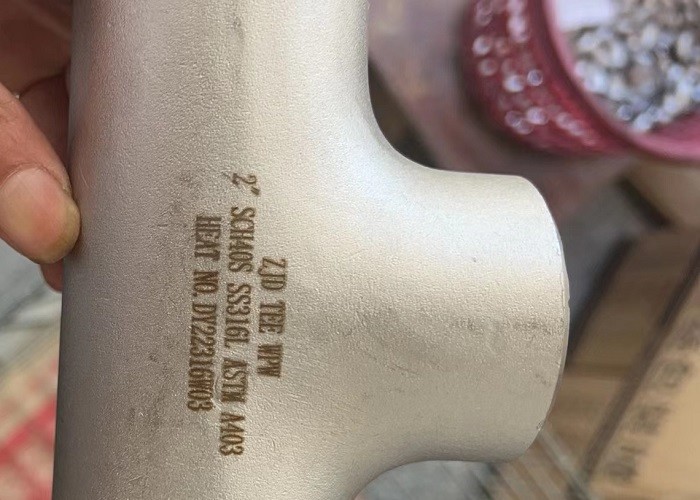

SS304 SS321 SS316 SCH40S SCH10sとステンレス鋼のクロスフィッティング 3

3肘,TES,減速機,キャップ,ストップエンド,パイプフィッティングの種類

SS304 SS321 SS316 SCH40S SCH10sとステンレス鋼のクロスフィッティング 4

4材料のスイッチ処理 (溶接した肘)

SS304 SS321 SS316 SCH40S SCH10sとステンレス鋼のクロスフィッティング 5

5SS管材の熱処理

SS304 SS321 SS316 SCH40S SCH10sとステンレス鋼のクロスフィッティング 6

6撃たれた 爆発と清掃

SS304 SS321 SS316 SCH40S SCH10sとステンレス鋼のクロスフィッティング 7

7表面チェック

SS304 SS321 SS316 SCH40S SCH10sとステンレス鋼のクロスフィッティング 8

8磨いた後

SS304 SS321 SS316 SCH40S SCH10sとステンレス鋼のクロスフィッティング 9

9スタッドレスタイヤのパイプフィッティング

SS304 SS321 SS316 SCH40S SCH10sとステンレス鋼のクロスフィッティング 10

よくある質問

Q:A105のバット・ウェルド・フィッティングを依頼した:
A:最も一般的な炭素鋼のブットウェルドフィッティング材料はA234WPBです.A105フレンズと同等ですが,A105またはA106ブットウェルドフィッティングのようなものはありません.
A106 Gr.Bはパイプグレードのものです. A234WPBフィッティングはA106GR.Bパイプから作られています. A105は,高圧フィッティングまたはフレンズとして鍛造されたバーからの材料です.


Q: 客が要求する 標準化された ストップ溶接フィッティング:
A: これは誤りです.A105とA105Nでフロントが利用可能で,Nは標準化を表します.
A234WPBNのようなものは存在しません. 製造者は,標準化された熱処理プロセスが行われたと考えられました.
標準化されたバット溶接フィッティングを必要とする顧客は,高出力で標準化された標準手順であるWPL6フィッティングを要求すべきである.


Q: 顧客はパイプスケジュールを言及するのを忘れました:
A: バットウェルドフィッティングはパイプサイズごとに販売されますが,パイプのIDとフィッティングのIDが一致するようにパイプスケジュールが指定する必要があります.スケジュールがない場合は,標準的な壁が要求されていると仮定します..

Q: 顧客は,溶接されたまたはシームレスなバック溶接フィッティングを言及するのを忘れています.
バット・ウェルド・フィッティングは,溶接式とシームレス・フィッティングの両方で利用可能である.シームレスなバット・ウェルド・フィッティングは炭素鋼またはステンレス鋼のシームレスパイプででき,一般的に高価である.
縫い目のない管材は12cm以上のサイズでは一般的ではありません. 溶接管材は,ERW溶接した炭素鋼またはステンレス鋼管で作られています.サイズ 1⁄2 〜 72 サイズで入手可能で,シームレスフィッティングよりも安価です.


Q: 短径 (SR) や長径 (LR) とはどういう意味ですか?
A: SR45肘やLR45肘をよく聞くでしょう.45または90は,流れの方向を変えるためにブートウェルドフィッティングの曲がりの角度を指します.
長半径の肘 (LR 90 ElbowまたはLR 45 Elbow) は,パイプの1.5倍の大きさになるパイプの曲がりがある.したがって,6インチLR 90は, nominalパイプサイズ1.5xの曲がり半径を有する.
短半径の肘 (SR45またはSR90) は,配件のサイズに等しいパイプの曲がりがあるため,6 ′′ SR 45は, nominal pipe サイズである6 ′′の曲がり半径を有する.

Q: 3Rまたは3D肘管フィッティングとは?
A: まず,3Rまたは3Dという用語は,同義語として使用されます. 3Rのバックウェルド肘は, nominalパイプサイズの3倍の屈曲半径を持っています. 3Rの肘は3Dの肘に等しいです.

わたしたち の 奉仕

1テクニカルサポート

2原材料の品質管理

3生産期間中の検査

4表面,次元,PTテスト,RTテスト,超音波テストを含む最終テスト

5. テスト レポート 各出荷

4柔軟な配送条件 EXW FOB CIF CFR DDP DDU

5柔軟な支払い方式: LC. TT. DP

6パーソナライズされたパッケージにはロゴ,ケースのサイズが含まれます.

718ヶ月 品質保証期間

9誤りがある場合は空輸で無料で交換します

10. 24時間 あなたの質問へのフィードバック

札:

BW ステンレス鋼管フィッティング

SS304 ステンレス鋼管フィッティング

SS316 ステンレス鋼管フィッティング
