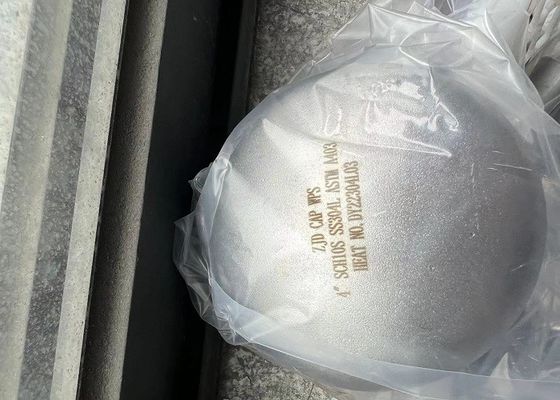

ASME バット ローング ステンレス スチール パイプ エンド キャップ ANSI B169
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | DEYE |
| 証明 | ISO9001: 2015 |
| モデル番号 | PF-CAP-S-01 |
| Document | Product Brochure PDF |
| 最小注文数量 | 10個 |
| 価格 | USD 2-100 dollars for SS36L Reducers |
| パッケージの詳細 | 合板ケース、パレット、カートン |
| 受渡し時間 | 10 営業日 |
| 供給の能力 | 1か月間25トン |
試供品およびクーポンのための私に連絡しなさい。
ワットサップ:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 材料 | SS316/SS316L,SS304/SS304L,SS321,UNS31803,UNS32750 | 接続 | バット溶接 BW |
|---|---|---|---|
| 厚さ | Sch5s, Sch10s, Sch40s, Sch80s, Sch160s, xs, xxs について | 表面 | ポーランドのピクルング |
| ハイライト | ASME ステンレス鋼管の端蓋,ステンレス鋼管の端蓋 ANSI,B16.9 鋼製のボトルウェールドキャップ |
||
製品の説明
ASME バット・ウェルデッド・スチール・ステンレス・スチール・パイプ・フィッティング B16.9
バット・ウェルディング2つの金属片を端から端に並べて 覆い合わない状態で溶接式関節に沿って (膝関節メタルの片方が他の片方の上に置かれ,またはプラグの溶接で,金属の片方が他の片方に挿入されます.尻関節接着される作業部品の表面は同じ平面にあり,溶接金属は表面の平面内に残ります.
特徴/特徴
ステンレス鋼パイプキャップは,通常,パイプ末端に溶接してパイプラインを閉じるため,管のプラグと同じ機能があります.材料種類によって,以下があります:炭素鋼管の蓋ステンレス鋼のキャップ 合金鋼のキャップ
• バット溶接フィッティングは,様々な形 (肘,テス,減量器,クロス,キャップ,ストブエンド),材料のグレード (炭素,高出力炭素,低合金,ステンレス,デュプレックス,とニッケル合金) と寸法 (2から24インチでシームレスまたは溶接溶接された場合,26"-72"
• バットウェルドフィッティングは,パイプラインの経路 (肘) を変更したり,パイプボールのサイズ (減量器) を減らす/増加させたり,管を枝分かれさせたり,盲目にする (バットウェルドキャップ) 管のフィッティングです
• バットウェルドフィッティングの主要な仕様とは,ASME B16.9 (炭素と合金フィッティング) とMSS SP 43 (不?? 鋼,デュプレックス,ニッケル合金BWフィッティングのためのASME B16.9を統合する) です.
• バット・ウェルド管フィッティングは,SCH105S,SCH10S,SCH20S,SCH40S,STD,SCH40,SCH80S,SCH80,SCH160S,XXSとして販売されています
• 溶接したボット・ウェスト・フィッティングは,コストの優位性により,ステンレス鋼でより一般的です.
• バット・ウェルド・フィッティングの一般的な材料は,A234 WPB,高出力炭素鋼,ステンレス鋼304と316およびニッケル合金です.
• 溶接された炭素鋼と不ржа鋼の管材は,管システムにバルブ,管や装置を組み立てることを可能にする結合部品です.
製品情報/仕様:
| 商品名 | バット・ウェルディング ステンレス・スチール 縫い目のない,溶接されたパイプ フィッティング ANSI B16 規格9 |
| 種類 |
カップ,コン,減速機,エッチ,赤く,LR肘,SR肘,180度 リターン,曲がり, ロープを縮める ストレート・ティー 平等・ティー Y・ティー ストブ・エンド |
| サイズ | 1/2"-72" DN15-DN1800 |
| 壁の厚さ |
SCH5S,SCH10s,SCH20S,SCH30,STD より高い厚さから SCH40S,SCH60,XS,SCH80S,SCH100,SCH120SCH160S,XXS,DIN,SGP JIS 厚さ |
| スタンダード | ASTMA312,ASTM AWP40,ASME,A234WPB A420,ANSI B16.9/B16.28/B1625 |
| JIS B2311-1997/2312,JIS B2311/B2312,DIN 2605-1/2617/2615 | |
| GB 12459-99,EN標準など | |
| 材料 | ステンレススチール304,304L,304H,316,316L,316H,310,SS321,SS321H,347,347H,904L |
| デュプレックスSS 2507,DSS2205,UNS31803 UNS32750 | |
| 1.4301,1.43061 について44011 について44351 について44061 について44041 について44621 について44101 について4501 | |
| 炭素鋼 A234 WPB,WP5,WP9,WP11,WP22,A420WPL6,A420WPL8 | |
| ST37号0ST358ST372ST35.4/8,ST42,ST45,ST52,ST524 | |
| STP G38,STP G42,STPT42,STB42,STS42,STPT49,STS49 | |
| 表面 | 砂吹き,酸漬け,磨いた |
技術/技術データシート
パイプフィッティングの厚さリスト ANSI B169
単位:mm
|
パイプサイズ |
外側ダイメーター | 壁の正規厚さ | ||||||||||||||
|
ス5S |
シュ10S |
シェ10 |
シュ20S |
シュ30S |
ス40s |
性感染症 | シュ60 | シュ80s | XS | シュ100 | シュル20 | シュル40 | Sch160 | XXS | ||
| 1/8 | 10. 3 | ほら | 1. 24 | ほら | ほら | ほら | 1. 73 | 1. 73 | ほら | 2. 41 | 2. 41 | ほら | ほら | ほら | ほら | ほら |
| 4/4 | 13. 7 | ほら | 1. 65 | ほら | ほら | ほら | 2. 24 | 2. 24 | ほら | 3. 02 | 3. 02 | ほら | ほら | ほら | ほら | ほら |
| 3/8 | 17. 1 | ほら | 1. 65 | ほら | ほら | ほら | 2. 31 | 2. 31 | ほら | 320歳 | 320歳 | ほら | ほら | ほら | ほら | ほら |
| 1/2 | 21. 3 | 1.65 | 211 | ほら | ほら | ほら | 2. 77 | 2. 77 | ほら | 3. 73 | 3. 73 | ほら | ほら | ほら | 4. 78 | 7. 47 |
| 3/4 | 26. 7 | 1.65 | 211 | ほら | ほら | ほら | 2. 87 | 2. 87 | ほら | 3. 91 | 3. 91 | ほら | ほら | ほら | 5. 56 | 7. 82 |
| 1 | 33.4 | 1. 65 | 2. 77 | ほら | ほら | ほら | 3.38 | 3.38 | ほら | 4. 55 | 4. 55 | ほら | ほら | ほら | 6. 35 | 9. 09 |
| 1 1/4 | 42. 2 | 1.65 | 2. 77 | ほら | ほら | ほら | 3. 56 | 3. 56 | ほら | 4. 85 | 4. 85 | ほら | ほら | ほら | 6. 35 | 9. 70 |
| 1 1/2 | 48. 3 | 1.65 | 2. 77 | ほら | ほら | ほら | 3. 68 | 3. 68 | ほら | 5. 08 | 5. 08 | ほら | ほら | ほら | 7. 14 | 1015 |
| 2 | 60. 3 | 1. 65 | 2. 77 | ほら | ほら | ほら | 3. 91 | 3. 91 | ほら | 5. 54 | 5. 54 | ほら | ほら | ほら | 8. 74 | 11. 07 |
| 2 1/2 | 73. 0 | 211 | 3. 05 | ほら | ほら | ほら | 5. 16 | 5. 16 | ほら | 7. 01 | 7. 01 | ほら | ほら | ほら | 9. 53 | 14. 02 |
| 3 | 88. 9 | 211 | 3. 05 | ほら | ほら | ほら | 5. 49 | 5. 49 | ほら | 7. 62 | 7. 62 | ほら | ほら | ほら | 11. 13 | 15. 24 |
| 3 1/2 | 101. 6 | 211 | 3. 05 | ほら | ほら | ほら | 5. 74 | 5. 74 | ほら | 8. 08 | 8. 08 | ほら | ほら | ほら | ほら | ほら |
| 4 | 114. 3 | 211 | 3. 05 | ほら | ほら | ほら | 6. 02 | 6.02 | ほら | 8. 56 | 8. 56 | ほら | 11. 13 | ほら | 13. 49 | 17. 12 |
| 5 | 141. 3 | 2. 77 | 3. 40 | ほら | ほら | ほら | 6. 55 | 6. 55 | ほら | 9. 53 | 9. 53 | ほら | 12. 70 | ほら | 15. 88 | 19. 05 |
| 6 | 168. 3 | 2. 77 | 3. 40 | ほら | ほら | ほら | 711 | 711 | ほら | 10. 97 | 10. 97 | ほら | 14. 27 | ほら | 18. 26 | 21.95 |
| 8 | 219. 1 | 2. 77 | 3. 76 | ほら | 6. 35 | 7. 04 | 818歳 | 818歳 | 10. 31 | 12. 70 | 12. 70 | 15. 09 | 18. 26 | 20. 62 | 23. 01 | 22.23 |
| 10 | 273. 1 | 3. 40 | 4. 19 | ほら | 6. 35 | 7. 80 | 9. 27 | 9. 27 | 12. 70 | 12. 70 | 12. 70 | 18. 26 | 21. 44 | 25. 40 | 28. 58 | 25. 40 |
| 12 | 323.9 | 3. 96 | 4. 57 | ほら | 6. 35 | 8.38 | 9. 53 | 9. 53 | 14. 27 | 12. 70 | 12. 70 | 21. 44 | 25. 40 | 28. 58 | 33. 32 | 25. 40 |
| 14 | 355. 6 | 3. 96 | 4. 78 | 6. 35 | 7. 92 | 9. 53 | ほら | 9. 53 | 15. 09 | ほら | 12. 70 | 23. 83 | 27. 79 | 31. 75 | 35. 71 | ほら |
| 16 | 406. 4 | 4. 19 | 4. 78 | 6. 35 | 7. 92 | 9. 53 | ほら | 9. 53 | 16. 66 | ほら | 12. 70 | 26. 19 | 30. 96 | 36. 53 | 40. 49 | ほら |
| 18 | 457. 2 | 4. 19 | 4. 78 | 6. 35 | 7. 92 | 11. 13 | ほら | 9. 53 | 19. 05 | ほら | 12. 70 | 29. 36 | 34. 96 | 39. 67 | 45. 24 | ほら |
| 20 | 508. 0 | 4. 78 | 5. 54 | 6. 35 | 9. 53 | 12. 70 | ほら | 9. 53 | 20. 62 | ほら | 12. 70 | 32. 54 | 3810 | 44. 45 | 50. 01 | ほら |
| 22 | 558. 8 | 4. 78 | 5. 54 | 6. 35 | 9. 53 | 12. 70 | ほら | 9. 53 | 22. 23 | ほら | 12. 70 | 3493歳 | 41. 28 | 47. 63 | 53. 98 | ほら |
| 24 | 609. 6 | 5. 54 | 6. 35 | 6. 35 | 9. 53 | 14. 27 | ほら | 9. 53 | 24. 61 | ほら | 12. 70 | 38. 89 | 46. 02 | 52. 37 | 59. 54 | ほら |
| 26 | 660.4 | ほら | ほら | 7. 92 | 12. 70 | ほら | ほら | 9. 53 | ほら | ほら | 12. 70 | ほら | ほら | ほら | ほら | ほら |
| 28 | 711.2 | ほら | ほら | 7. 92 | 12. 70 | 15. 88 | ほら | 9. 53 | ほら | ほら | 12. 70 | ほら | ほら | ほら | ほら | ほら |
| 30 | 762. 0 | 6. 35 | 7. 92 | 7. 92 | 12. 70 | 15. 88 | ほら | 9. 53 | ほら | ほら | 12. 70 | ほら | ほら | ほら | ほら | ほら |
| 32 | 812. 8 | ほら | ほら | 7. 92 | 12. 70 | 15. 88 | ほら | 9. 53 | ほら | ほら | 12. 70 | ほら | ほら | ほら | ほら | ほら |
| 34 | 863. 6 | ほら | ほら | 7. 92 | 12. 70 | 15. 88 | ほら | 9. 53 | ほら | ほら | 12. 70 | ほら | ほら | ほら | ほら | ほら |
| 36 | 914. 4 | ほら | ほら | 7. 92 | 12. 70 | 15. 88 | ほら | 9. 53 | ほら | ほら | 12. 70 | ほら | ほら | ほら | ほら | ほら |
| 38 | 965.2 | ほら | ほら | ほら | ほら | ほら | ほら | 9. 53 | ほら | ほら | 12. 70 | ほら | ほら | ほら | ほら | ほら |
| 40 | 1016. 0 | ほら | ほら | ほら | ほら | ほら | ほら | 9. 53 | ほら | ほら | 12. 70 | ほら | ほら | ほら | ほら | ほら |
| 42 | 1066. 8 | ほら | ほら | ほら | ほら | ほら | ほら | 9. 53 | ほら | ほら | 12. 70 | ほら | ほら | ほら | ほら | ほら |
| 44 | 1117. 6 | ほら | ほら | ほら | ほら | ほら | ほら | 9. 53 | ほら | ほら | 12. 70 | ほら | ほら | ほら | ほら | ほら |
| 46 | 1168.4 | ほら | ほら | ほら | ほら | ほら | ほら | 9. 53 | ほら | ほら | 12. 70 | ほら | ほら | ほら | ほら | ほら |
| 48 | 1219. 2 | ほら | ほら | ほら | ほら | ほら | ほら | 9. 53 | ほら | ほら | 12. 70 | ほら | ほら | ほら | ほら | ほら |
農業政策の次元
|
名目パイプサイズ (NPS) |
外径ベベルで |
長さE について |
壁の厚さ 長さについてE について |
長さE1 |
| 半角 | 21.3 | 25 | 4.57 | 25 |
| 3/4 〜 | 26.7 | 25 | 3.81 | 25 |
| 1 | 33.4 | 38 | 4.57 | 38 |
| 1-1/4 | 42.2 | 38 | 4.83 | 38 |
| 1〜2〜3 | 48.3 | 38 | 5.08 | 38 |
| 2 | 60.3 | 38 | 5.59 | 44 |
| 2〜2/2 | 73.0 | 38 | 7.11 | 51 |
| 3 | 88.9 | 51 | 7.62 | 64 |
| 3-1/2 | 101.6 | 64 | 8.13 | 76 |
| 4 | 114.3 | 64 | 8.64 | 76 |
| 5 | 141.3 | 76 | 9.65 | 89 |
| 6 | 168.3 | 89 | 10.92 | 102 |
| 8 | 219.1 | 102 | 12.70 | 127 |
| 10 | 273.0 | 127 | 12.70 | 152 |
| 12 | 323.8 | 152 | 12.70 | 178 |
| 14 | 355.6 | 165 | 12.70 | 191 |
| 16 | 406.4 | 178 | 12.70 | 203 |
| 18 | 457.0 | 203 | 12.70 | 229 |
| 20 | 508.0 | 229 | 12.70 | 254 |
| 22 | 559.0 | 254 | 12.70 | 254 |
| 24 | 610.0 | 267 | 12.70 | 305 |
| 26 | 660.0 | 267 | ||
| 28 | 711.0 | 267 | ||
| 30 | 762.0 | 267 | ||
| 32 | 813.0 | 267 | ||
| 34 | 864.0 | 267 | ||
| 36 | 914.0 | 267 | ||
| 38 | 965.0 | 305 | ||
| 40 | 1016 やってくれ0 | 305 | ||
| 42 | 1067 やってる0 | 305 | ||
| 44 | 118. オーケストラ0 | 343 | ||
| 46 | 1 168 だった0 | 343 | ||
| 48 | 1219歳0 | 343 |
ステンレス鋼 (stainless steel) は,不?? 鋼と酸耐性鋼の略称である.空気,蒸気,水などの弱い腐食媒質に耐える,または腐食耐性のある鋼は,ステンレス鋼と呼ばれます.;化学的腐食媒介 (酸,アルカリ,塩など) の腐食に耐える鋼は,酸耐性鋼と呼ばれます.最もよく使われる材料はSS304/304Lです, SS316/316L,DUPLEX SAF2507,SAF2205
生産プロセス
適用/使用
低気圧・中気圧流体管路,ボイラー,石油・天然ガス産業,掘削,化学産業,電気産業,造船,肥料設備・管路,構造石油化学薬剤産業など
基準基準
ASME B16.9 バット・ウェルデッド・フィッティングの仕様
ASME B16.9規格は,産業建設管路に適用されるボット溶接フィッティングのために設計されています.肘,ティ,クロス,キャップ,減量器などを含む.
標準の適用範囲
この規格には,NPS 1/2からNPS 48 (DN15-DN1200) の仕様,工場製の鍛造されたボット溶接管フィッティングの全体的な寸法,許容量,試験方法,マークが含まれています.
特殊装置
特殊フィッティングは,購入者と製造者間で合意された特殊なサイズ,形状,許容量を指します.
製造されたフィッティング
周面または交差点の溶接で製造された横部および他のフィッティングは,管の製造がこの規格を適用できないと考えられます.
ASME B16.9の単位は,SI (メトリック) と米国慣用単位の両方で記載される.尺寸の指定はNPSである.
FAQ/ お客様の質問と回答
Q:A105のバット・ウェルド・フィッティングを依頼した:
A:最も一般的な炭素鋼のブットウェルドフィッティング材料はA234WPBである.A105フレンズと同等であるが,A105またはA106ブットウェルドフィッティングなど存在しない.A106 Gr.Bはパイプグレードである.A234WPBフィッティングはA106GRから作られていますA105は,高圧フィッティングまたはフレンズとして鍛造されたバーから材料です.
Q: 客が要求する 標準化された ストップ溶接フィッティング:
A: これは誤りです.A105とA105Nでフロントが利用可能で,Nは標準化を表します.
A234WPBNのようなものは存在しません. 製造者は,標準化された熱処理プロセスが行われたと考えられました.
標準化されたバット溶接フィッティングを必要とする顧客は,高出力で標準化された標準手順であるWPL6フィッティングを要求すべきである.
Q: 顧客はパイプスケジュールを言及するのを忘れました:
A: バットウェルドフィッティングはパイプサイズごとに販売されますが,パイプのIDとフィッティングのIDが一致するようにパイプスケジュールが指定する必要があります.スケジュールがない場合は,標準的な壁が要求されていると仮定します..
Q: お客様は,溶接式またはシームレスなバック溶接装置を言及するのを忘れました:
A: バット・ウェルド・フィッティングは,溶接式とシームレス・フィッティングの両方で利用できます.シームレスなバット・ウェルド・フィッティングは,炭素鋼またはステンレス鋼のシームレスパイプででき,一般的に高価です.
縫い目のない管材は12cm以上のサイズでは一般的ではありません. 溶接管材は,ERW溶接した炭素鋼またはステンレス鋼管で作られています.サイズ 1⁄2 〜 72 サイズで入手可能で,シームレスフィッティングよりも安価です.
Q: 短径 (SR) や長径 (LR) とはどういう意味ですか?
A: SR45肘やLR45肘をよく聞くでしょう.45または90は,流れの方向を変えるためにブートウェルドフィッティングの曲がりの角度を指します.
長半径の肘 (LR 90 ElbowまたはLR 45 Elbow) は,パイプの1.5倍の大きさになるパイプの曲がりがある.したがって,6インチLR 90は, nominalパイプサイズ1.5xの曲がり半径を有する.
短半径の肘 (SR45またはSR90) は,配件のサイズに等しいパイプの曲がりがあるため,6 ′′ SR 45は, nominal pipe サイズである6 ′′の曲がり半径を有する.
Q: 3Rまたは3D肘管フィッティングとは?
A: まず,3Rまたは3Dという用語は,同義語として使用されます. 3Rのバックウェルド肘は, nominalパイプサイズの3倍の屈曲半径を持っています. 3Rの肘は3Dの肘に等しいです.
わたしたち の 奉仕
1テクニカルサポート
2原材料の品質管理
3生産期間中の検査
4表面,次元,PTテスト,RTテスト,超音波テストを含む最終テスト
5. テスト レポート 各出荷
4柔軟な配送条件 EXW FOB CIF CFR DDP DDU
5柔軟な支払い方式: LC. TT. DP
6パーソナライズされたパッケージにはロゴ,ケースのサイズが含まれます.
718ヶ月 品質保証期間
9誤りがある場合は空輸で無料で交換します
10. 24時間 あなたの質問へのフィードバック
