BW SS316 45 度ステンレス鋼肘 1/2 "-72" ISO9001 DN15-DN1800
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | DEYE |
| 証明 | ISO9001:2015 PED |
| モデル番号 | PF-EL-SS-09 |
| Document | Product Brochure PDF |
| 最小注文数量 | 10個 |
| 価格 | USD2-10 for small sizes |
| パッケージの詳細 | プラスチックbag+cartons+plyの木の場合 |
| 受渡し時間 | 標準的な項目のための5-8日 |
| 供給の能力 | 100000 PC月 |
試供品およびクーポンのための私に連絡しなさい。
ワットサップ:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 材料 | SS316/SS316L,SS304/SS304L,SS321,UNS31803,UNS32750 | 接続 | バット溶接 BW |
|---|---|---|---|
| 厚さ | Sch5s, Sch10s, Sch40s, Sch80s, Sch160s, xs, xxs について | 表面 | ポーランドのピクルング |
| ハイライト | SS316 45度ステンレス鋼の肘,1/2 " 45 度ステンレス鋼の肘,DN1800 45度の鋼管の肘 |
||
製品の説明

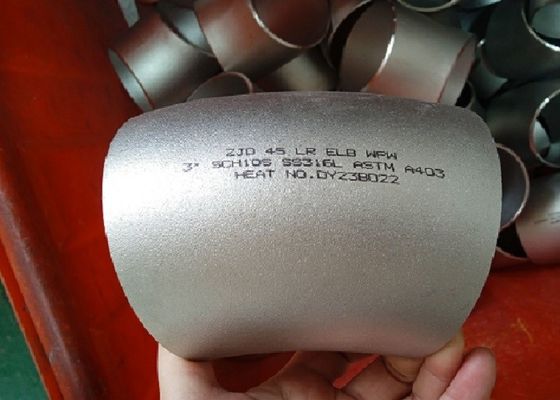

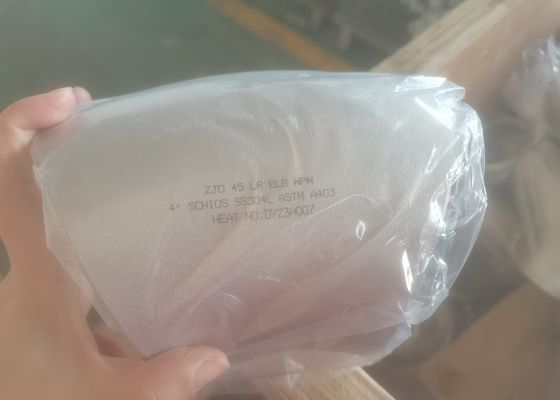

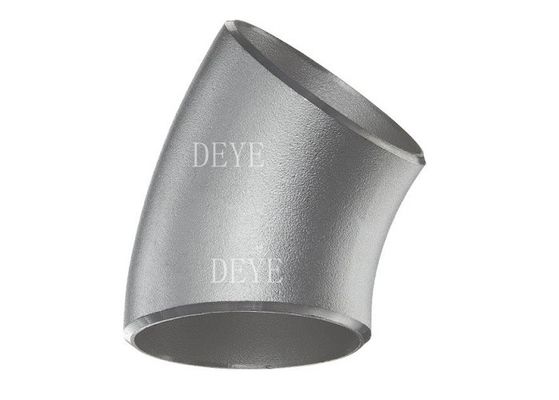

BW SS316 ステンレス鋼管フィッティング 45度肘 ISO9001
簡潔 な 紹介
45°のパイプ肘は,パイプを45°の角度で接続するために使用されます.これは,パイプ内の流体/ガスの流れの方向を45°変化させるように曲がったパイプフィッティング装置です.45°の肘の機能は,90°の肘と同じですが,寸法は,90°の肘と異なります.45°の肘の半径は,90°LRの半径と同じです..しかし,中心から面の寸法は,90° LR肘のように半径に等価ではありません.
詳細 仕様は以下のとおり
| 商品名 | ANSI B16.9 BW SS Smsl シームレスで溶接されたパイプフィッティング |
| 種類 |
短ラディース肘 長ラディース肘 180度曲がり 戻り 減速 ストレート・ティ,同等・ティ,コンセントリック・リデューサー,エクセントリック・レッドキュア,Y・ティ,キャップ,ストブ・エンド, |
| サイズ | 1/2"-72" DN15-DN1800 |
| 壁の厚さ |
SCH5S,SCH10s,SCH20S,SCH30,STD,SCH40S,SCH60,XS,SCH80S,SCH100,SCH120 SCH160S,XXS,DIN,SGP JIS 厚さ |
| 設計基準 | ASTMA312,ASTM A403WP,A234WPB A420,ANSI B16.9/B16.28/B1625 |
| JIS B2311-1997/2312,JIS B2311/B2312,DIN 2605-1/2617/2615 | |
| GB 12459-99,EN標準など | |
| 資料リスト | ステンレススチール304,304L,304H,316,316L,316H,310,SS321,SS321H,347,347H,904L |
| デュプレックスSS 2507,DSS2205,UNS31803 UNS32750,UNS32760 | |
| 1.4301,1.43061 について44011 について44351 について44061 について44041 について44621 について44101 について4501 | |
| 炭素鋼 A234 WPB,WP5,WP9,WP11,WP22,A420WPL6,A420WPL8 | |
| ST37号0ST358ST372ST35.4/8,ST42,ST45,ST52,ST524 | |
| STP G38,STP G42,STPT42,STB42,STS42,STPT49,STS49 | |
| 表面 | 酸漬け,磨いた |
| 適用/使用 | 低気圧・中気圧流体管路,ボイラー,石油・天然ガス産業,掘削,化学産業,電気産業,造船,肥料設備・管路,構造石油化学薬剤産業など |
特徴/特徴
肘:このような管材は,流れの方向を変えるために使用されます.肘は,配管の高い需要のために,90度と45度の角度で2つの標準タイプで主に利用できます.90 度 の 肘 は,主に 水 ポンプ に 管 を 接続 する ため に 用い られ ます電気や化学工業用パイプラインネットワーク,食品,エアコンのパイプライン,ガーデニング太陽光発電の設備を建設する
ANSI B16 による厚さリスト9MSS SP-44
| 通常のパイプサイズ DN (in) | 外側ダイメーターD | 標準壁厚さ (MM) | |||||||||
| ス5s | シュ10S | シェ10 | ス40s | シェ40 | シュ80s | シュ80 | シュル20 | Sch160 | XXS | ||
| 1/8 | 10. 3 | ほら | 1. 24 | ほら | 1. 73 | 1. 73 | 2. 41 | 2. 41 | ほら | ほら | ほら |
| 4/4 | 13. 7 | ほら | 1. 65 | ほら | 2. 24 | 2. 24 | 3. 02 | 3. 02 | ほら | ほら | ほら |
| 3/8 | 17. 1 | ほら | 1. 65 | ほら | 2. 31 | 2. 31 | 320歳 | 320歳 | ほら | ほら | ほら |
| 1/2 | 21. 3 | 1.65 | 211 | ほら | 2. 77 | 2. 77 | 3. 73 | 3. 73 | ほら | 4. 78 | 7. 47 |
| 3/4 | 26. 7 | 1.65 | 211 | ほら | 2. 87 | 2. 87 | 3. 91 | 3. 91 | ほら | 5. 56 | 7. 82 |
| 1 | 33.4 | 1. 65 | 2. 77 | ほら | 3.38 | 3.38 | 4. 55 | 4. 55 | ほら | 6. 35 | 9. 09 |
| 1 1/4 | 42. 2 | 1.65 | 2. 77 | ほら | 3. 56 | 3. 56 | 4. 85 | 4. 85 | ほら | 6. 35 | 9. 70 |
| 1 1/2 | 48. 3 | 1.65 | 2. 77 | ほら | 3. 68 | 3. 68 | 5. 08 | 5. 08 | ほら | 7. 14 | 1015 |
| 2 | 60. 3 | 1. 65 | 2. 77 | ほら | 3. 91 | 3. 91 | 5. 54 | 5. 54 | ほら | 8. 74 | 11. 07 |
| 2 1/2 | 73. 0 | 211 | 3. 05 | ほら | 5. 16 | 5. 16 | 7. 01 | 7.01 | ほら | 9. 53 | 14. 02 |
| 3 | 88. 9 | 211 | 3. 05 | ほら | 5. 49 | 5. 49 | 7. 62 | 7. 62 | ほら | 11. 13 | 15. 24 |
| 3 1/2 | 101. 6 | 211 | 3. 05 | ほら | 5. 74 | 5. 74 | 8. 08 | 8. 08 | ほら | ほら | ほら |
| 4 | 114. 3 | 211 | 3. 05 | ほら | 6. 02 | 6. 02 | 8. 56 | 8. 56 | 11. 13 | 13. 49 | 17. 12 |
| 5 | 141. 3 | 2. 77 | 3. 40 | ほら | 6. 55 | 6. 55 | 9. 53 | 9. 53 | 12. 70 | 15. 88 | 19. 05 |
| 6 | 168. 3 | 2. 77 | 3. 40 | ほら | 711 | 711 | 10. 97 | 10. 97 | 14. 27 | 18. 26 | 21.95 |
| 8 | 219. 1 | 2. 77 | 3. 76 | ほら | 818歳 | 818歳 | 12. 70 | 12. 70 | 18. 26 | 23. 01 | 22.23 |
| 10 | 273. 1 | 3. 40 | 4. 19 | ほら | 9. 27 | 9.27 | 12. 70 | 15. 09 | 21. 44 | 28. 58 | 25. 40 |
| 12 | 323.9 | 3. 96 | 4. 57 | ほら | 9. 53 | 10. 31 | 12. 70 | 17. 48 | 25. 40 | 33. 32 | 25. 40 |
| 14 | 355. 6 | 3. 96 | 4. 78 | 6. 35 | ほら | 11. 13 | ほら | 19. 05 | 27. 79 | 35. 71 | ほら |
| 16 | 406. 4 | 4. 19 | 4. 78 | 6. 35 | ほら | 12. 70 | ほら | 21. 44 | 30. 96 | 40. 49 | ほら |
| 18 | 457. 2 | 4. 19 | 4. 78 | 6. 35 | ほら | 14. 27 | ほら | 23. 83 | 34. 96 | 45. 24 | ほら |
| 20 | 508. 0 | 4. 78 | 5. 54 | 6. 35 | ほら | 15. 09 | ほら | 26. 19 | 3810 | 50. 01 | ほら |
| 22 | 558. 8 | 4. 78 | 5. 54 | 6. 35 | ほら | ほら | ほら | 28. 58 | 41. 28 | 53. 98 | ほら |
| 24 | 609. 6 | 5. 54 | 6. 35 | 6. 35 | ほら | 17. 48 | ほら | 30. 96 | 46. 02 | 59. 54 | ほら |
| 26 | 660.4 | ほら | ほら | 7. 92 | ほら | ほら | ほら | ほら | ほら | ほら | ほら |
| 28 | 711.2 | ほら | ほら | 7. 92 | ほら | ほら | ほら | ほら | ほら | ほら | ほら |
| 30 | 762. 0 | 6. 35 | 7. 92 | 7. 92 | ほら | ほら | ほら | ほら | ほら | ほら | ほら |
| 32 | 812. 8 | ほら | ほら | 7. 92 | ほら | 17. 48 | ほら | ほら | ほら | ほら | ほら |
| 34 | 863. 6 | ほら | ほら | 7. 92 | ほら | 17. 48 | ほら | ほら | ほら | ほら | ほら |
| 36 | 914. 4 | ほら | ほら | 7. 92 | ほら | 17. 48 | ほら | ほら | ほら | ほら | ほら |
| 38 | 965.2 | ほら | ほら | ほら | ほら | ほら | ほら | ほら | ほら | ほら | ほら |
| 40 | 1016. 0 | ほら | ほら | ほら | ほら | ほら | ほら | ほら | ほら | ほら | ほら |
| 42 | 1066. 8 | ほら | ほら | ほら | ほら | ほら | ほら | ほら | ほら | ほら | ほら |
| 44 | 1117. 6 | ほら | ほら | ほら | ほら | ほら | ほら | ほら | ほら | ほら | ほら |
| 46 | 1168.4 | ほら | ほら | ほら | ほら | ほら | ほら | ほら | ほら | ほら | ほら |
| 48 | 1219. 2 | ほら | ほら | ほら | ほら | ほら | ほら | ほら | ほら | ほら | ほら |
肘の寸法
| 通常のパイプサイズ (NPS) | ベベルの外径 | 90度肘,A | 45度 肘,B |
| 1/2 | 21.3 | 38 | 16 |
| 3/4 | 26.7 | 38 | 19 |
| 1 | 33.4 | 38 | 22 |
| 1 1/4 | 42.2 | 48 | 25 |
| 1 1/2 | 48.3 | 57 | 29 |
| 2 | 60.3 | 76 | 35 |
| 2 1/2 | 73.0 | 95 | 44 |
| 3 | 88.9 | 114 | 51 |
| 3 1/2 | 101.6 | 133 | 57 |
| 4 | 114.3 | 152 | 64 |
| 5 | 141.3 | 190 | 79 |
| 6 | 168.3 | 229 | 95 |
| 8 | 219.1 | 305 | 127 |
| 10 | 273.0 | 381 | 159 |
| 12 | 323.8 | 457 | 190 |
| 14 | 355.6 | 533 | 222 |
| 16 | 406.4 | 610 | 254 |
| 18 | 457.0 | 686 | 286 |
| 20 | 508.0 | 762 | 318 |
| 22 | 559.0 | 838 | 343 |
| 24 | 610.0 | 914 | 381 |
| 26 | 660.0 | 991 | 406 |
| 28 | 711.0 | 1 067 | 438 |
| 30 | 762.0 | 1 143 | 470 |
| 32 | 813.0 | 1 219 | 502 |
| 34 | 864.0 | 1 295 | 533 |
| 36 | 914.0 | 1 372 | 565 |
| 38 | 965.0 | 1 448 | 600 |
| 40 | 1016 やってくれ0 | 1 524 | 632 |
| 42 | 1067 やってる0 | 1 600 | 660 |
| 44 | 118. オーケストラ0 | 1 676 | 695 |
| 46 | 1 168 だった0 | 1 753 年間 | 727 |
| 48 | 1219歳0 | 1 829 | 759 |
ss バット溶接管フィッティングの最も一般的な材料は,SS304/304L,SS316/316L,DUPLEX SAF2507,SAF2205です.
材料の詳細な仕様は以下のとおりです.
材料分析
304/304L (UNS S30400/S30403)
化学成分 %
| C について | C.C. | ミニ | ニ | P | S | そうだ |
| ≤ | - そうだ | ≤ | - そうだ | ≤ | ≤ | ≤ |
| 0.035 | 18.0-20. わかった0 | 2.00 | 8.0-13 わかった0 | 0.045 | 0.03 | 1.00 |
張力強度: ≥ 485 Mpa (70KSI)
性能強度: ≥170Mpa (25KSPI)
伸縮性 ≥ 40%
316/316L (UNS S31600/S31603)
化学成分 %
| C について | C.C. | ミニ | モー | ニ | P | S | そうだ |
| ≤ | - そうだ | ≤ | - そうだ | ≤ | ≤ | ≤ | |
| 0.035 | 16.0-18 だった0 | 2.00 | 2.0-3 わかった0 | 10.0-14 わかった0 | 0.045 | 0.03 | 1.00 |
張力強度: ≥ 485 Mpa (70KSI)
性能強度: ≥170Mpa (25KSPI)
伸縮性 ≥ 40%
SAF2205 (UNS31803)
| C≤ | Si ≤ | Mn≤ | P ≤ | S ≤ | C.C. | ニ | モー | クー | N |
| 0.03 | 1.0 | 2.0 | 0.03 | 0.02 | 22〜23 | 4.5 - 65 | 3.0-3 わかった50 | / |
0.14-0 だった2
|
SAF2205 材料の機械性能
| 試験用物件 | テスト・テンプ | パフォーマンス | 標準データ |
| 張力強度 | 部屋温度は | 出力強度 s≥ | 450Mpa |
| 張力強度 h ≥ | 620Mpa | ||
| 伸縮率 % > | 25 | ||
| 面積の減少=> | / | ||
| 影響値 KV (J) | 部屋温度は | 横側 | / |
| ブリーネル硬さ | 部屋温度は | ≤ | 290 |
| ロックウェル硬さ | 部屋温度は | ≥ | / |
複合型SS SAF2507 ((UNS32750)
| c ≤ | Si≤ | Mn≤ | P≤ | S≤ | C.C. | ニ | モー | C≤ | N |
| 0.03 | 0.8 | 1.2 | 0.03 | 0.015 | 24から26 | 60.0-8 だった0 | 3.0-50 | 0.5 | 0.24-0 だった32 |
メカニカル性能
| 試験用物件 | テスト・テンプ | パフォーマンス | 標準データ | |
| ストレイル | 部屋温度は | 生産力 | Ø≤55 Rm≥ | 550Mpa |
| Ø >55 Rm≥ | 515 Mpa | |||
| 張力強度 | Ø≤55 R0.002 ≥ | 800MPa | ||
| Ø >55 R0.002≥ | 760 Mpa | |||
| 伸縮 A% (((4D) > | Ø≤55 ≥ | 15 | ||
| Ø >55 ≥ | 15 | |||
| ブリーネル硬さ HB | 部屋温度は | Ø≤5 ≤ | 310 | |
| Ø >55 ≤ | 310 | |||
指定:A 403/A 403M ¥ 06 鋳造型オステニティックステンレス鋼管フィッティングの標準規格
他の参照文書
ASTM規格:
A 351/A 351M 圧力を保持する部品のためのオーステニティック鋳物に関する仕様
A370 鉄鋼製品の機械試験のための試験方法と定義
A 480/A 480M プレート,シート,ストリップの平面型不?? 鋼および耐熱鋼の一般要件に関する仕様
A 743/A 743M 鋳物,鉄-クロム,鉄-クロム-ニッケル,腐食耐性,一般用途の仕様
A 744/A 744M 鋳物,鉄-クロムニッケル,耐腐蝕,厳しいサービス用
A 751 鉄鋼製品の化学分析のための試験方法,慣行,および用語
A 960/A 960M 鋳造鋼管のフィッティングに関する共通要件の仕様
E 112 平均粒の大きさを決定するための試験方法
E 165 液体浸透剤の検査のための試験方法
ASME規格:
ASME B16.9 工場製の鋳造鋼のバック・ウェルディング・フィッティング
ASME B16.11 鋳造鋼材のフィッティング,ソケット溶接,スレッド付き端
MSS規格: MSS SP-25 バルブ,フィッティングの標準マークシステム
フレンズとユニオン
MSS SP-43 軽量ステンレス鋼のバック・ウェルディング・フィッティングに関する標準慣行
MSS SP-79 ソケット溶接式減速器挿入
生産プロセス
1原材料 採取と切断
2材料の識別
3肘,TES,減速機,キャップ,ストップエンド,パイプフィッティングの種類
4材料のスイッチ処理 (溶接した肘)
5SS管材の熱処理
6撃たれた 爆発と清掃
7表面チェック
8磨いた後
9スタッドレスタイヤのパイプフィッティング
よくある質問
Q:A105のバット・ウェルド・フィッティングを依頼した:
A:最も一般的な炭素鋼のブットウェルドフィッティング材料はA234WPBです.A105フレンズと同等ですが,A105またはA106ブットウェルドフィッティングのようなものはありません.
A106 Gr.Bはパイプグレードのものです. A234WPBフィッティングはA106GR.Bパイプから作られています. A105は,高圧フィッティングまたはフレンズとして鍛造されたバーからの材料です.
Q: 客が要求する 標準化された ストップ溶接フィッティング:
A: これは誤りです.A105とA105Nでフロントが利用可能で,Nは標準化を表します.
A234WPBNのようなものは存在しません. 製造者は,標準化された熱処理プロセスが行われたと考えられました.
標準化されたバット溶接フィッティングを必要とする顧客は,高出力で標準化された標準手順であるWPL6フィッティングを要求すべきである.
Q: 顧客はパイプスケジュールを言及するのを忘れました:
A: バットウェルドフィッティングはパイプサイズごとに販売されますが,パイプのIDとフィッティングのIDが一致するようにパイプスケジュールが指定する必要があります.スケジュールがない場合は,標準的な壁が要求されていると仮定します..
Q: 顧客は,溶接されたまたはシームレスなバック溶接フィッティングを言及するのを忘れています.
バット・ウェルド・フィッティングは,溶接式とシームレス・フィッティングの両方で利用可能である.シームレスなバット・ウェルド・フィッティングは炭素鋼またはステンレス鋼のシームレスパイプででき,一般的に高価である.
縫い目のない管材は12cm以上のサイズでは一般的ではありません. 溶接管材は,ERW溶接した炭素鋼またはステンレス鋼管で作られています.サイズ 1⁄2 〜 72 サイズで入手可能で,シームレスフィッティングよりも安価です.
Q: 短径 (SR) や長径 (LR) とはどういう意味ですか?
A: SR45肘やLR45肘をよく聞くでしょう.45または90は,流れの方向を変えるためにブートウェルドフィッティングの曲がりの角度を指します.
長半径の肘 (LR 90 ElbowまたはLR 45 Elbow) は,パイプの1.5倍の大きさになるパイプの曲がりがある.したがって,6インチLR 90は, nominalパイプサイズ1.5xの曲がり半径を有する.
短半径の肘 (SR45またはSR90) は,配件のサイズに等しいパイプの曲がりがあるため,6 ′′ SR 45は, nominal pipe サイズである6 ′′の曲がり半径を有する.
Q: 3Rまたは3D肘管フィッティングとは?
A: まず,3Rまたは3Dという用語は,同義語として使用されます. 3Rのバックウェルド肘は, nominalパイプサイズの3倍の屈曲半径を持っています. 3Rの肘は3Dの肘に等しいです.
わたしたち の 奉仕
1テクニカルサポート
2原材料の品質管理
3生産期間中の検査
4表面,次元,PTテスト,RTテスト,超音波テストを含む最終テスト
5. テスト レポート 各出荷
4柔軟な配送条件 EXW FOB CIF CFR DDP DDU
5柔軟な支払い方式: LC. TT. DP
6パーソナライズされたパッケージにはロゴ,ケースのサイズが含まれます.
718ヶ月 品質保証期間
9誤りがある場合は空輸で無料で交換します
10. 24時間 あなたの質問へのフィードバック
