短型ステンレス鋼のストップは ANSI B16 で終わります9
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | DEYE |
| 証明 | ISO9001: 2015 |
| モデル番号 | PF-SE-S-01 |
| Document | Product Brochure PDF |
| 最小注文数量 | 10個 |
| 価格 | USD 2-100 dollars for SS36L Reducers |
| パッケージの詳細 | 合板ケース、パレット、カートン |
| 受渡し時間 | 10 営業日 |
| 供給の能力 | 1か月間25トン |
試供品およびクーポンのための私に連絡しなさい。
ワットサップ:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 材料 | SS316/SS316L,SS304/SS304L,SS321,UNS31803,UNS32750 | 接続 | バット溶接 BW |
|---|---|---|---|
| 厚さ | Sch5s, Sch10s, Sch40s, Sch80s, Sch160s, xs, xxs について | 表面 | ポーランドのピクルング |
| ハイライト | 短くステンレス鋼のストップ末端,ANSI B16.9 ステンレス鋼のストップ末端,ス5s ss stub 終了 |
||
製品の説明

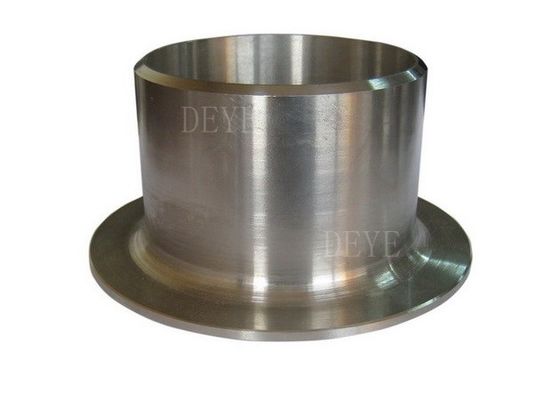

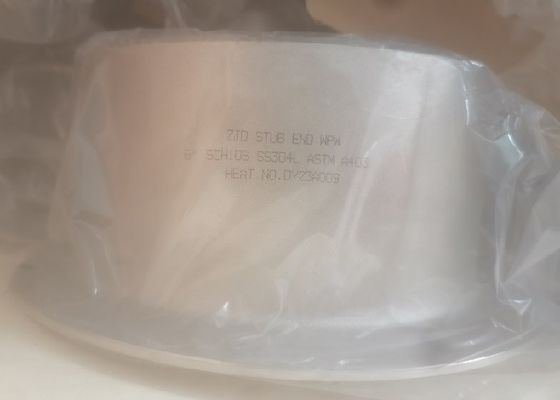

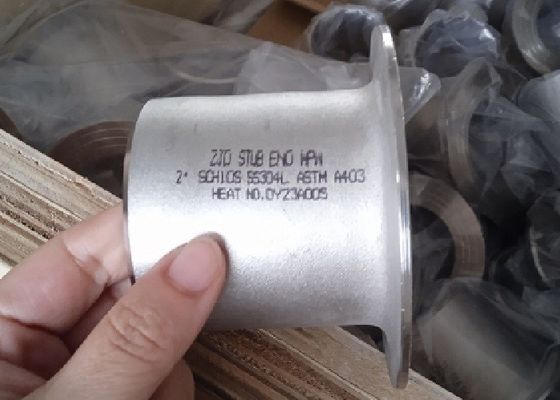

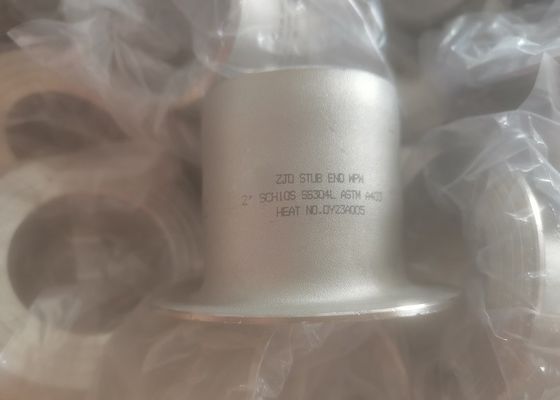

ANSI短タイプステンレス鋼パイプ フィッティングストップは,ANSI B16で終わります.9
ストブ・エンド: ラップジョイントストブエンドは,回転バックアップフラングのサポートが必要なとき,溶接フラングの代わりに使用されるフィッティングです.
標準型と非標準型 ANSI サイズで供給され,異なる直径のパイプを接続するために使用されます.
スタブエンドはA型,B型,C型で3種類あります
最も一般的なタイプはA型である.A型ストブ端は標準のラップジョイントフレンズに使用される.ストブ端のラップ厚さは,パイプ壁の名目厚さよりも大きいまたは同等である.さらにA型缶の外角半径は,ラップジョイントフレンズを受け取ります.内角は正方形です.ラップは通常,加工された尖毛面を持っています.
製品情報/仕様:
| 商品名 | バット・ウェルディング ステンレス鋼 縫い目のない,溶接されたパイプ 標準 ANSI B16.9 MSS SP 44 |
| 種類 |
ストブエンド,コン 減速機,Ecc. redcuers,LR肘,SR肘,180度回帰,曲がり,減速 Eblow,ストレートティー,平等ティー,Yティー,キャップ, |
| サイズ | 1/2"-72" DN15-DN1800 |
| 壁の厚さ | 低厚度から高厚度 SCH5S,SCH10s,SCH20S,SCH30,STD,SCH40S,SCH60,XS,SCH80S,SCH100,SCH120,,SCH160S,XXS,DIN,SGP JIS 厚さ |
| スタンダード | ASTMA312,ASTM AWP40,ASME,A234WPB A420,ANSI B16.9/B16.28/B1625 |
| JIS B2311-1997/2312,JIS B2311/B2312,DIN 2605-1/2617/2615 | |
| GB 12459-99,EN標準など | |
| 材料 | ステンレススチール304,304L,304H,316,316L,316H,310,SS321,SS321H,347,347H,904L |
| デュプレックスSS 2507,DSS2205,UNS31803 UNS32750 | |
| 1.4301,1.43061 について44011 について44351 について44061 について44041 について44621 について44101 について4501 | |
| 炭素鋼 A234 WPB,WP5,WP9,WP11,WP22,A420WPL6,A420WPL8 | |
| ST37号0ST358ST372ST35.4/8,ST42,ST45,ST52,ST524 | |
| STP G38,STP G42,STPT42,STB42,STS42,STPT49,STS49 | |
| 表面 | 砂吹き,酸漬け,磨いた |
テクノロジー テクニカルデータシート
パイプフィッティングの厚さリスト ANSI B169
単位:mm
| Nオルミナル パイプサイズ DN (in) | 外側ダイメーターD | 壁の正規厚さ | ||||||||||||||
| ス5s | シェ10 | シュ20 | シュ30 | ス40s | 性感染症 | シェ40 | シュ60 | シュ80s | シュ80 | シュ100 | シュル20 | シュル40 | Sch160 | XXS | ||
| 1/8 | 10. 3 | ほら | ほら | ほら | ほら | 1. 73 | 1. 73 | 1. 73 | ほら | 2. 41 | 2. 41 | ほら | ほら | ほら | ほら | ほら |
| 4/4 | 13. 7 | ほら | ほら | ほら | ほら | 2. 24 | 2. 24 | 2. 24 | ほら | 3. 02 | 3. 02 | ほら | ほら | ほら | ほら | ほら |
| 3/8 | 17. 1 | ほら | ほら | ほら | ほら | 2. 31 | 2. 31 | 2. 31 | ほら | 320歳 | 320歳 | ほら | ほら | ほら | ほら | ほら |
| 1/2 | 21. 3 | 1.65 | ほら | ほら | ほら | 2. 77 | 2. 77 | 2. 77 | ほら | 3. 73 | 3. 73 | ほら | ほら | ほら | 4. 78 | 7. 47 |
| 3/4 | 26. 7 | 1.65 | ほら | ほら | ほら | 2. 87 | 2. 87 | 2. 87 | ほら | 3. 91 | 3. 91 | ほら | ほら | ほら | 5. 56 | 7. 82 |
| 1 | 33.4 | 1. 65 | ほら | ほら | ほら | 3.38 | 3.38 | 3.38 | ほら | 4. 55 | 4. 55 | ほら | ほら | ほら | 6. 35 | 9. 09 |
| 1 1/4 | 42. 2 | 1.65 | ほら | ほら | ほら | 3. 56 | 3. 56 | 3. 56 | ほら | 4. 85 | 4. 85 | ほら | ほら | ほら | 6. 35 | 9. 70 |
| 1 1/2 | 48. 3 | 1.65 | ほら | ほら | ほら | 3. 68 | 3. 68 | 3. 68 | ほら | 5. 08 | 5. 08 | ほら | ほら | ほら | 7. 14 | 1015 |
| 2 | 60. 3 | 1. 65 | ほら | ほら | ほら | 3. 91 | 3. 91 | 3. 91 | ほら | 5. 54 | 5. 54 | ほら | ほら | ほら | 8. 74 | 11. 07 |
| 2 1/2 | 73. 0 | 211 | ほら | ほら | ほら | 5. 16 | 5. 16 | 5. 16 | ほら | 7. 01 | 7.01 | ほら | ほら | ほら | 9. 53 | 14. 02 |
| 3 | 88. 9 | 211 | ほら | ほら | ほら | 5. 49 | 5. 49 | 5. 49 | ほら | 7. 62 | 7. 62 | ほら | ほら | ほら | 11. 13 | 15. 24 |
| 3 1/2 | 101. 6 | 211 | ほら | ほら | ほら | 5. 74 | 5. 74 | 5. 74 | ほら | 8. 08 | 8. 08 | ほら | ほら | ほら | ほら | ほら |
| 4 | 114. 3 | 211 | ほら | ほら | ほら | 6. 02 | 6.02 | 6. 02 | ほら | 8. 56 | 8. 56 | ほら | 11. 13 | ほら | 13. 49 | 17. 12 |
| 5 | 141. 3 | 2. 77 | ほら | ほら | ほら | 6. 55 | 6. 55 | 6. 55 | ほら | 9. 53 | 9. 53 | ほら | 12. 70 | ほら | 15. 88 | 19. 05 |
| 6 | 168. 3 | 2. 77 | ほら | ほら | ほら | 711 | 711 | 711 | ほら | 10. 97 | 10. 97 | ほら | 14. 27 | ほら | 18. 26 | 21.95 |
| 8 | 219. 1 | 2. 77 | ほら | 6. 35 | 7. 04 | 818歳 | 818歳 | 818歳 | 10. 31 | 12. 70 | 12. 70 | 15. 09 | 18. 26 | 20. 62 | 23. 01 | 22.23 |
| 10 | 273. 1 | 3. 40 | ほら | 6. 35 | 7. 80 | 9. 27 | 9. 27 | 9.27 | 12. 70 | 12. 70 | 15. 09 | 18. 26 | 21. 44 | 25. 40 | 28. 58 | 25. 40 |
| 12 | 323.9 | 3. 96 | ほら | 6. 35 | 8.38 | 9. 53 | 9. 53 | 10. 31 | 14. 27 | 12. 70 | 17. 48 | 21. 44 | 25. 40 | 28. 58 | 33. 32 | 25. 40 |
| 14 | 355. 6 | 3. 96 | 6. 35 | 7. 92 | 9. 53 | ほら | 9. 53 | 11. 13 | 15. 09 | ほら | 19. 05 | 23. 83 | 27. 79 | 31. 75 | 35. 71 | ほら |
| 16 | 406. 4 | 4. 19 | 6. 35 | 7. 92 | 9. 53 | ほら | 9. 53 | 12. 70 | 16. 66 | ほら | 21. 44 | 26. 19 | 30. 96 | 36. 53 | 40. 49 | ほら |
| 18 | 457. 2 | 4. 19 | 6. 35 | 7. 92 | 11. 13 | ほら | 9. 53 | 14. 27 | 19. 05 | ほら | 23. 83 | 29. 36 | 34. 96 | 39. 67 | 45. 24 | ほら |
| 20 | 508. 0 | 4. 78 | 6. 35 | 9. 53 | 12. 70 | ほら | 9. 53 | 15. 09 | 20. 62 | ほら | 26. 19 | 32. 54 | 3810 | 44. 45 | 50. 01 | ほら |
| 22 | 558. 8 | 4. 78 | 6. 35 | 9. 53 | 12. 70 | ほら | 9. 53 | ほら | 22. 23 | ほら | 28. 58 | 3493歳 | 41. 28 | 47. 63 | 53. 98 | ほら |
| 24 | 609. 6 | 5. 54 | 6. 35 | 9. 53 | 14. 27 | ほら | 9. 53 | 17. 48 | 24. 61 | ほら | 30. 96 | 38. 89 | 46. 02 | 52. 37 | 59. 54 | ほら |
| 26 | 660.4 | ほら | 7. 92 | 12. 70 | ほら | ほら | 9. 53 | ほら | ほら | ほら | ほら | ほら | ほら | ほら | ほら | ほら |
| 28 | 711.2 | ほら | 7. 92 | 12. 70 | 15. 88 | ほら | 9. 53 | ほら | ほら | ほら | ほら | ほら | ほら | ほら | ほら | ほら |
| 30 | 762. 0 | 6. 35 | 7. 92 | 12. 70 | 15. 88 | ほら | 9. 53 | ほら | ほら | ほら | ほら | ほら | ほら | ほら | ほら | ほら |
| 32 | 812. 8 | ほら | 7. 92 | 12. 70 | 15. 88 | ほら | 9. 53 | 17. 48 | ほら | ほら | ほら | ほら | ほら | ほら | ほら | ほら |
| 34 | 863. 6 | ほら | 7. 92 | 12. 70 | 15. 88 | ほら | 9. 53 | 17. 48 | ほら | ほら | ほら | ほら | ほら | ほら | ほら | ほら |
| 36 | 914. 4 | ほら | 7. 92 | 12. 70 | 15. 88 | ほら | 9. 53 | 17. 48 | ほら | ほら | ほら | ほら | ほら | ほら | ほら | ほら |
| 38 | 965.2 | ほら | ほら | ほら | ほら | ほら | 9. 53 | ほら | ほら | ほら | ほら | ほら | ほら | ほら | ほら | ほら |
| 40 | 1016. 0 | ほら | ほら | ほら | ほら | ほら | 9. 53 | ほら | ほら | ほら | ほら | ほら | ほら | ほら | ほら | ほら |
| 42 | 1066. 8 | ほら | ほら | ほら | ほら | ほら | 9. 53 | ほら | ほら | ほら | ほら | ほら | ほら | ほら | ほら | ほら |
| 44 | 1117. 6 | ほら | ほら | ほら | ほら | ほら | 9. 53 | ほら | ほら | ほら | ほら | ほら | ほら | ほら | ほら | ほら |
| 46 | 1168.4 | ほら | ほら | ほら | ほら | ほら | 9. 53 | ほら | ほら | ほら | ほら | ほら | ほら | ほら | ほら | ほら |
| 48 | 1219. 2 | ほら | ほら | ほら | ほら | ほら | 9. 53 | ほら | ほら | ほら | ほら | ほら | ほら | ほら | ほら | ほら |
減速器の寸法
| 定額 | 外径 | 長いパターン | 短いパターン | 半径 | 直径 | |
| パイプサイズ | バレルの | 縦,F | 縦,F | フィレット,R | ラップ,G | |
| (NPS) | マックス | ミン | [注記 (3), (4) ] | [注記 (3), (4) ] [注記 (5) ] | [注 (6) ] | |
| 半角 | 22.8 | 20.5 | 76 | 51 | 3 | 35 |
| 3/4 〜 | 28.1 | 25.9 | 76 | 51 | 3 | 43 |
| 1 | 35.0 | 32.6 | 102 | 51 | 3 | 51 |
| 1-1/4 | 43.6 | 41.4 | 102 | 51 | 5 | 64 |
| 1〜2〜3 | 49.9 | 47.5 | 102 | 51 | 6 | 73 |
| 2 | 62.4 | 59.5 | 152 | 64 | 8 | 92 |
| 2〜2/2 | 75.3 | 72.2 | 152 | 64 | 8 | 105 |
| 3 | 91.3 | 88.1 | 152 | 64 | 10 | 127 |
| 3-1/2 | 104.0 | 100.8 | 152 | 76 | 10 | 140 |
| 4 | 116.7 | 113.5 | 152 | 76 | 11 | 157 |
| 5 | 144.3 | 140.5 | 203 | 76 | 11 | 186 |
| 6 | 171.3 | 167.5 | 203 | 89 | 13 | 216 |
| 8 | 222.1 | 218.3 | 203 | 102 | 13 | 270 |
| 10 | 277.2 | 272.3 | 254 | 127 | 13 | 324 |
| 12 | 328.0 | 323.1 | 254 | 152 | 13 | 381 |
| 14 | 359.9 | 354.8 | 305 | 152 | 13 | 413 |
| 16 | 411.0 | 405.6 | 305 | 152 | 13 | 470 |
| 18 | 462.0 | 456.0 | 305 | 152 | 13 | 533 |
| 20 | 514.0 | 507.0 | 305 | 152 | 13 | 584 |
| 22 | 565.0 | 558.0 | 305 | 152 | 13 | 641 |
| 24 | 616.0 | 609.0 | 305 | 152 | 13 | 692 |
ステンレス鋼 (stainless steel) は,不?? 鋼と酸耐性鋼の略称である.空気,蒸気,水などの弱い腐食媒質に耐える,または腐食耐性のある鋼は,ステンレス鋼と呼ばれます.;化学的腐食媒介 (酸,アルカリ,塩など) の腐食に耐える鋼は,酸耐性鋼と呼ばれます.最もよく使われる材料はSS304/304Lです, SS316/316L,DUPLEX SAF2507,SAF2205
材料の詳細な仕様は以下のとおりです.
| 304/304L (UNS S30400/S30403) | |||||||
| 化学成分 % | |||||||
| C について | C.C. | ミニ | ニ | P | S | そうだ | |
| ≤ | - そうだ | ≤ | - そうだ | ≤ | ≤ | ≤ | |
| 0.035 | 18.0-20. わかった0 | 2.00 | 8.0-13 わかった0 | 0.045 | 0.03 | 1.00 | |
張力強度: ≥ 485 Mpa (70KSI)
性能強度: ≥170Mpa (25KSPI)
伸縮性 ≥ 40%
316/316L (UNS S31600/S31603)
化学組成%
| C について | C.C. | ミニ | モー | ニ | P | S | そうだ |
| ≤ | - そうだ | ≤ | - そうだ | ≤ | ≤ | ≤ | |
| 0.035 | 16.0-18 だった0 | 2.00 | 2.0-3 わかった0 | 10.0-14 わかった0 | 0.045 | 0.03 | 1.00 |
張力強度: ≥ 485 Mpa (70KSI)
性能強度: ≥170Mpa (25KSPI)
伸縮性 ≥ 40%
SAF2205 (UNS31803)
化学成分 %
| C≤ | Si ≤ | Mn≤ | P ≤ | S ≤ | C.C. | ニ | モー | クー | N |
| 0.03 | 1.0 | 2.0 | 0.03 | 0.02 | 22〜23 | 4.5 - 65 | 3.0-3 わかった50 | / | 0.14-0 だった2 |
メカニカル性能
| 試験用物件 | テスト・テンプ | パフォーマンス | 標準データ |
| 張力強度 | 部屋温度は | 出力強度 s≥ | 450Mpa |
| 張力強度 h ≥ | 620Mpa | ||
| 伸縮率 % > | 25 | ||
| 面積の減少=> | / | ||
| 影響値 KV (J) | 部屋温度は | 横側 | / |
| ブリーネル硬さ | 部屋温度は | ≤ | 290 |
| ロックウェル硬さ | 部屋温度は | ≥ | / |
SAF2507 (UNS32750)
化学成分 %
| c ≤ | Si≤ | Mn≤ | P≤ | S≤ | C.C. | ニ | モー | C≤ | N |
| 0.03 | 0.8 | 1.2 | 0.03 | 0.015 | 24から26 | 60.0-8 だった0 | 3.0-50 | 0.5 | 0.24-0 だった32 |
メカニカル性能
| 試験用物件 | テスト・テンプ | パフォーマンス | 標準データ | |
| ストレイル | 部屋温度は | 生産力 | Ø≤55 Rm≥ | 550Mpa |
| Ø >55 Rm≥ | 515 Mpa | |||
| 張力強度 | Ø≤55 R0.002 ≥ | 800MPa | ||
| Ø >55 R0.002≥ | 760 Mpa | |||
| 伸縮 A% (((4D) > | Ø≤55 ≥ | 15 | ||
| Ø >55 ≥ | 15 | |||
| ブリーネル硬さ HB | 部屋温度は | Ø≤5 ≤ | 310 | |
| Ø >55 ≤ | 310 | |||
生産プロセス
1原材料 採取と切断
2材料の識別
3肘,TES,減速機,キャップ,ストップエンド,パイプフィッティングの種類
4材料のスイッチ処理 (溶接した肘)
5SS管材の熱処理
6撃たれた 爆発と清掃
7表面チェック
8磨いた後
9スタッドレスタイヤのパイプフィッティング
適用/使用
低気圧・中気圧流体管路,ボイラー,石油・天然ガス産業,掘削,化学産業,電気産業,造船,肥料設備・管路,構造石油化学薬剤産業など
FAQ/ お客様の質問と回答
Q について:A105のバックセールスフィッティングを依頼した:
A について:最も一般的な炭素鋼のブットウェルドフィッティング材料はA234WPBである.A105フレンズと同等である.しかし,A105またはA106ブットウェルドフィッティングのようなものは存在しない.A106 Gr.Bはパイプグレードです.A234WPBフィッティングはA106GRから作られていますA105は,高圧フィッティングまたはフレンズとして鍛造されたバーから材料です.
Q について: 客の要求は 標準化された バット・ウェルディング・フィッティング:
A: その通りA105とA105Nでフラングが利用可能であるため,Nは標準化を表す.
A234WPBNのようなものは存在しません. 製造者は,標準化された熱処理プロセスが行われたと考えられました.
標準化されたバット溶接フィッティングを必要とする顧客は,高出力で標準化された標準手順であるWPL6フィッティングを要求すべきである.
Q: その通り顧客はパイプスケジュールを言及するのを忘れ:
A: その通りバットウェルドフィッティングはパイプサイズごとに販売されますが,パイプのIDとフィッティングのIDが一致するようにパイプスケジュールを指定する必要があります.スケジュールがない場合は,標準的な壁が要求されていると仮定します..
Q: その通り顧客は,溶接またはシームレスなバック溶接フィッティングを言及するのを忘れています:
A: その通りバット・ウェルド・フィッティングは,溶接式とシームレス・フィッティングの両方で利用可能である.シームレスなバット・ウェルド・フィッティングは炭素鋼またはステンレス鋼のシームレスパイプででき,一般的に高価である.
縫い目のない管材は12cm以上のサイズでは一般的ではありません. 溶接管材は,ERW溶接した炭素鋼またはステンレス鋼管で作られています.サイズ 1⁄2 〜 72 サイズで入手可能で,シームレスフィッティングよりも安価です.
Q: その通り短半径 (SR) や長半径 (LR) はどういう意味ですか?
A: その通りSR45肘やLR45肘はよく耳にします.45または90は,流れの方向を変えるためにブートウェルドフィッティングの曲がりの角度を指します.
長半径の肘 (LR 90 ElbowまたはLR 45 Elbow) は,パイプの1.5倍の大きさになるパイプの曲がりがある.したがって,6インチLR 90は, nominalパイプサイズ1.5xの曲がり半径を有する.
短半径の肘 (SR45またはSR90) は,配件のサイズに等しいパイプの曲がりがあるため,6 ′′ SR 45は, nominal pipe サイズである6 ′′の曲がり半径を有する.
Q: その通り3Rまたは3D肘管フィッティングとは?
A: その通り3Rまたは3Dという用語は同義語として用いられる. 3Rのブット・ウェルド・肘は, nominalパイプサイズの3倍の屈曲半径を有する. 3Rの肘は3Dの肘に等しい.
