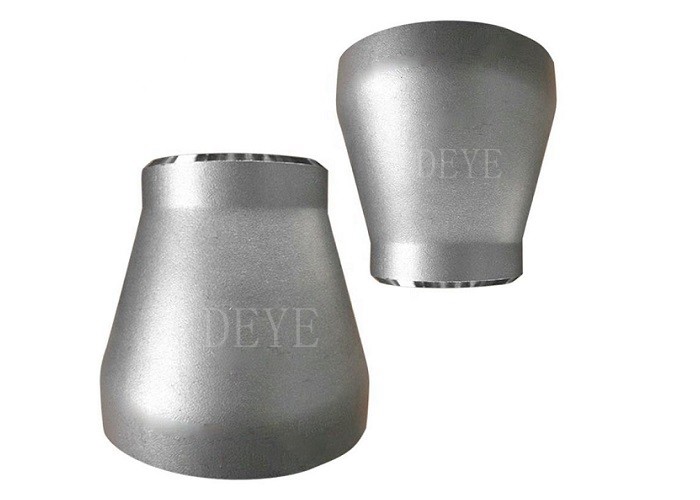

SS316 ステンレス鋼管フィッティング SS304 SS321 集中式減速器 縫い目なく溶接

  • SS316 Stainless Steel Pipe Fittings SS304 SS321 Concentric Reducer Seamless Welded
  • SS316 Stainless Steel Pipe Fittings SS304 SS321 Concentric Reducer Seamless Welded
  • SS316 Stainless Steel Pipe Fittings SS304 SS321 Concentric Reducer Seamless Welded
  • SS316 Stainless Steel Pipe Fittings SS304 SS321 Concentric Reducer Seamless Welded
起源の場所 中国
ブランド名 DEYE
証明 ISO9001: 2015
モデル番号 PF-EL-S-02
Document Product Brochure PDF
最小注文数量 10個
価格 USD 2-100 dollars for SS36L Reducers
パッケージの詳細 合板ケース、パレット、カートン
受渡し時間 10 営業日
供給の能力 1か月間25トン

試供品およびクーポンのための私に連絡しなさい。

ワットサップ:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
材料 SS316/SS316L,SS304/SS304L,SS321,UNS31803,UNS32750 接続 バット溶接 BW
厚さ Sch5s, Sch10s, Sch40s, Sch80s, Sch160s, xs, xxs について 表面 ポーランドのピクルング
ハイライト

SS316 ステンレス鋼管フィッティング

,

SS304 ステンレス鋼管フィッティング

,

継ぎ目が無いステンレス鋼の同心の減力剤
メッセージ
製品の説明

SS304 SS321 SS316 ステンレス鋼管フィッティング 集中式縮小器 縫い目なしと溶接型

簡潔 な 紹介

バトルウェルドのフィッティングは溶接可能なパイプフィッティングで,流れの方向を変更したり,分岐したり,パイプサイズを小さくしたり,補助装置を固定したりできる鍛造された鋼のブートウェルドフィッティングは,ANSI / ASME B16 に準拠して製造されます.9.バット溶接フィッティングは肘,ティス,キャップ,減量器,アウトレット (オレット) として利用できます.バットウェルドフィッティングは,シームレスまたは溶接管をスタート材料として使用し,肘の形を得るために (複数のプロセスを通じて) 形成されます.パイプは10列から160列に販売されているように,バット溶接管のフィッティングも同じ方法で販売されています.低コストの利点により,ステンレス鋼でより一般的です.ステンレス鋼のボット溶接用フィッティングでもSch 10フィッティングがより一般的です.

製品情報/仕様:

商品名 バット・ウェルディング ステンレス・スチール 縫い目のない,溶接されたパイプ フィッティング ANSI B16 規格9
種類

コントロール 減速機 エクセル レッドキュア LR肘 SR肘 180度回転 曲がり 減速 Eblow

ストレート・ティー,平等・ティー,Y・ティー,キャップ,ストブ・エンド,
サイズ 1/2"-72" DN15-DN1800
壁の厚さ

低厚度から高厚度 SCH5S,SCH10s,SCH20S,SCH30,STD,SCH40S,SCH60,XS,SCH80S,SCH100,SCH120まで

SCH160S,XXS,DIN,SGP JIS 厚さ
スタンダード ASTMA312,ASTM AWP40,ASME,A234WPB A420,ANSI B16.9/B16.28/B1625
JIS B2311-1997/2312,JIS B2311/B2312,DIN 2605-1/2617/2615
GB 12459-99,EN標準など
材料 ステンレススチール304,304L,304H,316,316L,316H,310,SS321,SS321H,347,347H,904L
デュプレックスSS 2507,DSS2205,UNS31803 UNS32750
1.4301,1.43061 について44011 について44351 について44061 について44041 について44621 について44101 について4501
　
炭素鋼 A234 WPB,WP5,WP9,WP11,WP22,A420WPL6,A420WPL8
ST37号0ST358ST372ST35.4/8,ST42,ST45,ST52,ST524
　
STP G38,STP G42,STPT42,STB42,STS42,STPT49,STS49
　
表面 砂吹き,酸漬け,磨いた

特徴/特徴

• バットウェルドフィッティングは,様々な形 (肘,テス,減速器,クロス,キャップ,ストブエンド),材料のグレード (炭素,高出力炭素,低合金,ステンレス,デュプレックス,とニッケル合金) と寸法 (2から24インチでシームレスまたは溶接溶接された場合,26"-72"
• バットウェルドフィッティングは,パイプラインの経路 (肘) を変更したり,パイプボールのサイズ (減量器) を減らす/増加させたり,管を枝分かれさせたり,盲目にする (バットウェルドキャップ) 管のフィッティングです
• バットウェルドフィッティングの主要な仕様とは,ASME B16.9 (炭素と合金フィッティング) とMSS SP 43 (不?? 鋼,デュプレックス,ニッケル合金BWフィッティングのためのASME B16.9を統合する) です.
• バット・ウェルド管フィッティングは,SCH105S,SCH10S,SCH20S,SCH40S,STD,SCH40,SCH80S,SCH80,SCH160S,XXSとして販売されています
• 溶接したボット・ウェスト・フィッティングは,コストの優位性により,ステンレス鋼でより一般的です.
• バット・ウェルド・フィッティングの一般的な材料は,A234 WPB,高出力炭素鋼,ステンレス鋼304と316およびニッケル合金です.
• 溶接された炭素鋼と不ржа鋼の管材は,管システムにバルブ,管や装置を組み立てることを可能にする結合部品です.

テクノロジー テクニカルデータシート

パイプフィッティングの厚さリスト ANSI B169

単位:mm

パイプサイズ DN (in) 外側ダイメーターD 壁の正規厚さ
ス5s シュ10S シュ20 シュ30 ス40s 性感染症 シェ40 シュ60 シュ80s XS シュ80 シュ100 シュル20 シュル40 Sch160 XXS
1/8 10. 3 ほら 1. 24 ほら ほら 1. 73 1. 73 1. 73 ほら 2. 41 2. 41 2. 41 ほら ほら ほら ほら ほら
4/4 13. 7 ほら 1. 65 ほら ほら 2. 24 2. 24 2. 24 ほら 3. 02 3. 02 3. 02 ほら ほら ほら ほら ほら
3/8 17. 1 ほら 1. 65 ほら ほら 2. 31 2. 31 2. 31 ほら 320歳 320歳 320歳 ほら ほら ほら ほら ほら
1/2 21. 3 1.65 211 ほら ほら 2. 77 2. 77 2. 77 ほら 3. 73 3. 73 3. 73 ほら ほら ほら 4. 78 7. 47
3/4 26. 7 1.65 211 ほら ほら 2. 87 2. 87 2. 87 ほら 3. 91 3. 91 3. 91 ほら ほら ほら 5. 56 7. 82
1 33.4 1. 65 2. 77 ほら ほら 3.38 3.38 3.38 ほら 4. 55 4. 55 4. 55 ほら ほら ほら 6. 35 9. 09
1 1/4 42. 2 1.65 2. 77 ほら ほら 3. 56 3. 56 3. 56 ほら 4. 85 4. 85 4. 85 ほら ほら ほら 6. 35 9. 70
1 1/2 48. 3 1.65 2. 77 ほら ほら 3. 68 3. 68 3. 68 ほら 5. 08 5. 08 5. 08 ほら ほら ほら 7. 14 1015
2 60. 3 1. 65 2. 77 ほら ほら 3. 91 3. 91 3. 91 ほら 5. 54 5. 54 5. 54 ほら ほら ほら 8. 74 11. 07
2 1/2 73. 0 211 3. 05 ほら ほら 5. 16 5. 16 5. 16 ほら 7. 01 7. 01 7.01 ほら ほら ほら 9. 53 14. 02
3 88. 9 211 3. 05 ほら ほら 5. 49 5. 49 5. 49 ほら 7. 62 7. 62 7. 62 ほら ほら ほら 11. 13 15. 24
3 1/2 101. 6 211 3. 05 ほら ほら 5. 74 5. 74 5. 74 ほら 8. 08 8. 08 8. 08 ほら ほら ほら ほら ほら
4 114. 3 211 3. 05 ほら ほら 6. 02 6.02 6. 02 ほら 8. 56 8. 56 8. 56 ほら 11. 13 ほら 13. 49 17. 12
5 141. 3 2. 77 3. 40 ほら ほら 6. 55 6. 55 6. 55 ほら 9. 53 9. 53 9. 53 ほら 12. 70 ほら 15. 88 19. 05
6 168. 3 2. 77 3. 40 ほら ほら 711 711 711 ほら 10. 97 10. 97 10. 97 ほら 14. 27 ほら 18. 26 21.95
8 219. 1 2. 77 3. 76 6. 35 7. 04 818歳 818歳 818歳 10. 31 12. 70 12. 70 12. 70 15. 09 18. 26 20. 62 23. 01 22.23
10 273. 1 3. 40 4. 19 6. 35 7. 80 9. 27 9. 27 9.27 12. 70 12. 70 12. 70 15. 09 18. 26 21. 44 25. 40 28. 58 25. 40
12 323.9 3. 96 4. 57 6. 35 8.38 9. 53 9. 53 10. 31 14. 27 12. 70 12. 70 17. 48 21. 44 25. 40 28. 58 33. 32 25. 40
14 355. 6 3. 96 4. 78 7. 92 9. 53 ほら 9. 53 11. 13 15. 09 ほら 12. 70 19. 05 23. 83 27. 79 31. 75 35. 71 ほら
16 406. 4 4. 19 4. 78 7. 92 9. 53 ほら 9. 53 12. 70 16. 66 ほら 12. 70 21. 44 26. 19 30. 96 36. 53 40. 49 ほら
18 457. 2 4. 19 4. 78 7. 92 11. 13 ほら 9. 53 14. 27 19. 05 ほら 12. 70 23. 83 29. 36 34. 96 39. 67 45. 24 ほら
20 508. 0 4. 78 5. 54 9. 53 12. 70 ほら 9. 53 15. 09 20. 62 ほら 12. 70 26. 19 32. 54 3810 44. 45 50. 01 ほら
22 558. 8 4. 78 5. 54 9. 53 12. 70 ほら 9. 53 ほら 22. 23 ほら 12. 70 28. 58 3493歳 41. 28 47. 63 53. 98 ほら
24 609. 6 5. 54 6. 35 9. 53 14. 27 ほら 9. 53 17. 48 24. 61 ほら 12. 70 30. 96 38. 89 46. 02 52. 37 59. 54 ほら
26 660.4 ほら ほら 12. 70 ほら ほら 9. 53 ほら ほら ほら 12. 70 ほら ほら ほら ほら ほら ほら
28 711.2 ほら ほら 12. 70 15. 88 ほら 9. 53 ほら ほら ほら 12. 70 ほら ほら ほら ほら ほら ほら
30 762. 0 6. 35 7. 92 12. 70 15. 88 ほら 9. 53 ほら ほら ほら 12. 70 ほら ほら ほら ほら ほら ほら
32 812. 8 ほら ほら 12. 70 15. 88 ほら 9. 53 17. 48 ほら ほら 12. 70 ほら ほら ほら ほら ほら ほら
34 863. 6 ほら ほら 12. 70 15. 88 ほら 9. 53 17. 48 ほら ほら 12. 70 ほら ほら ほら ほら ほら ほら
36 914. 4 ほら ほら 12. 70 15. 88 ほら 9. 53 17. 48 ほら ほら 12. 70 ほら ほら ほら ほら ほら ほら
38 965.2 ほら ほら ほら ほら ほら 9. 53 ほら ほら ほら 12. 70 ほら ほら ほら ほら ほら ほら
40 1016. 0 ほら ほら ほら ほら ほら 9. 53 ほら ほら ほら 12. 70 ほら ほら ほら ほら ほら ほら
42 1066. 8 ほら ほら ほら ほら ほら 9. 53 ほら ほら ほら 12. 70 ほら ほら ほら ほら ほら ほら
44 1117. 6 ほら ほら ほら ほら ほら 9. 53 ほら ほら ほら 12. 70 ほら ほら ほら ほら ほら ほら
46 1168.4 ほら ほら ほら ほら ほら 9. 53 ほら ほら ほら 12. 70 ほら ほら ほら ほら ほら ほら
48 1219. 2 ほら ほら ほら ほら ほら 9. 53 ほら ほら ほら 12. 70 ほら ほら ほら ほら ほら ほら

減速器の寸法

SS316 ステンレス鋼管フィッティング SS304 SS321 集中式減速器 縫い目なく溶接 0

nominal pipe size (NPS) (名目パイプサイズ) ベベルの外径 端から端まで サイズ ベベルの外径 端から端まで
大端 小さい終わり (NPS) 大端 小さい終わり H
3/4 × 1/2 26.7 21.3 38 5X4 141.3 114.3 127
3/4 × 3/8 26.7 17.3 38 5 x 3 ⁄2 141.3 101.6 127
1×3/4 33.4 26.7 51 5X3 141.3 88.9 127
1 x 1/2 33.4 21.3 51 5 × 2 ⁄2 141.3 73.0 127
1 - 1 / 4 × 1 42.2 33.4 51 5X2 141.3 60.3 127
1 - 4 × 3/4 42.2 26.7 51 6X5 168.3 141.3 140
1 - 4 × 1 - 5 42.2 21.3 51 6X4 168.3 114.3 140
1 - 1/2 × 1 - 1/4 48.3 42.2 64 6 × 31/ 168.3 101.6 140
1 - 2 × 1 48.3 33.4 64 6×3 168.3 88.9 140
1/2X3/4 48.3 26.7 64 6 × 27 168.3 73.0 140
1-1/2X1/2 48.3 21.3 64 8×6 219.1 168.3 152
2×1/2 60.3 48.3 76 8X5 219.1 141.3 152
2 × 1-1/4 60.3 42.2 76 8X4 219.1 114.3 152
2X1 60.3 33.4 76 8 x 3-1/2 219.1 101.6 152
2×3/4 60.3 26.7 76 10 × 8 273.0 219.1 178
2/2 × 2 73.0 60.3 89 10 × 6 273.0 168.3 178
2/2 × 1-1/2 73.0 48.3 89 10 × 5 273.0 141.3 178
2/2 × 1-1/4 73.0 42.2 89 10 × 4 273.0 114.3 178
2/2 × 1 73.0 33.4 89 12 × 10 323.8 273.0 203
3 × 2/2 88.9 73.0 89 12 × 8 323.8 219.1 203
3×2 88.9 60.3 89 12 × 6 323.8 168.3 203
3 x 1-1/2 88.9 48.3 89 12 × 5 323.8 141.3 203
3 x 1-1/4 88.9 42.2 89 14 × 12 355.6 323.8 330
3-1/2 × 3 101.6 88.9 102 14 × 10 355.6 273.0 330
3-1/2x 2-1/2 は 101.6 73.0 102 14 × 8 355.6 219.1 330
3-1/2 × 2 101.6 60.3 102 14 × 6 355.6 168.3 330
3-1/2 × 1-1/2 101.6 48.3 102 16 × 14 406.4 355.6 356
3-1/2x 1-1/4 101.6 42.2 102 16 × 12 406.4 323.8 356
4 × 3 1/2 114.3 101.6 102 16 × 10 406.4 273.0 356
4X3 114.3 88.9 102 16 × 8 406.4 219.1 356
4 × 2-1/2 114.3 73.0 102 18 × 16 457 406.4 381
4×2 114.3 60.3 102 18 × 14 457 355.6 381
4 x1-1/2 114.3 48.3 102 18 × 12 457 323.8 381
　 　 　 　 18 × 10 457 273.0 381

nominal pipe size (NPS) (名目パイプサイズ) ベベルの外径 端から端まで nominal pipe size (NPS) (名目パイプサイズ) ベベルの外径 端から端まで
大端 小さい終わり 大端 小さい終わり
20 × 18 508 457.0 508 36 × 34 914 864 610
20 × 16 508 406.4 508 36 × 32 914 813 610
20 × 14 508 355.6 508 36 × 30 914 762 610
20 × 12 508 323.8 508 36 × 26 914 660 610
　 　 　 　 36 × 24 914 610 610
22 × 20 559 508.0 508 　 　 　 　
22 × 18 559 457.0 508 38 × 36 965 914 610
22 × 16 559 406.4 508 38 × 34 965 864 610
22 × 14 559 355.4 508 38 × 32 965 813 610
　 　 　 　 38 × 30 965 762 610
　 　 　 　 38 × 28 965 711 610
24 × 22 610 559.0 508 38 × 26 965 660 610
24 × 20 610 508.0 508 　 　 　 　
24 × 18 610 457.0 508 40 × 38 1 016 965 610
24 × 16 610 406.4 508 40 × 36 1 016 914 610
　 　 　 　 40 × 34 1 016 864 610
26 × 24 660 610.0 610 40 × 32 1 016 813 610
26 × 22 660 559.0 610 40 x 30 1 016 762 610
26 × 20 660 508.0 610 　 　 　 　
26 × 18 660 457.0 610 42 × 40 1 067 1 016 610
　 　 　 　 42 × 38 1 067 965 610
28 × 26 711 660.0 610 42 × 36 1 067 914 610
28 × 24 711 610.0 610 42 × 34 1 067 864 610
28 × 20 711 508.0 610 42 × 32 1 067 813 610
28 × 18 711 457.0 610 42 × 30 1 067 762 610
30 × 28 762 711.0 610 44 × 42 1 118 1 067 610
30 × 26 762 660.0 610 44 × 40 1 118 1 016 610
30 × 24 762 610.0 610 44 × 38 1 118 965 610
30 × 20 762 508.0 610 44 × 36 1 118 914 610
32 × 30 813 762.0 610 46 × 44 1 168 1 118 711
32 × 28 813 711.0 610 46 × 42 1 168 1 067 711
32 × 26 813 660.0 610 46 × 40 1 168 1 016 711
32 × 24 813 610.0 610 46 × 38 1 168 965 711
34 × 32 864 813.0 610 48 × 46 1 219 1 168 711
34 × 30 864 762.0 610 48 × 44 1 219 1 118 711
34 × 26 864 660.0 610 48 × 42 1 219 1 067 711
34 × 24 864 610.0 610 48 × 40 1 219 1 016 711

ステンレス鋼 (stainless steel) は,不?? 鋼と酸耐性鋼の略称である.空気,蒸気,水などの弱い腐食媒質に耐える,または腐食耐性のある鋼は,ステンレス鋼と呼ばれます.;化学的腐食媒介 (酸,アルカリ,塩など) の腐食に耐える鋼は,酸耐性鋼と呼ばれます.最もよく使われる材料はSS304/304Lです, SS316/316L,DUPLEX SAF2507,SAF2205

生産プロセス

SS316 ステンレス鋼管フィッティング SS304 SS321 集中式減速器 縫い目なく溶接 1

適用/使用

低気圧・中気圧流体管路,ボイラー,石油・天然ガス産業,掘削,化学産業,電気産業,造船,肥料設備・管路,構造石油化学薬剤産業など

FAQ/ お客様の質問と回答

Q について:A105のバックセールスフィッティングを依頼した:
A について:最も一般的な炭素鋼のブットウェルドフィッティング材料はA234WPBである.A105フレンズと同等である.しかし,A105またはA106ブットウェルドフィッティングのようなものは存在しない.A106 Gr.Bはパイプグレードです.A234WPBフィッティングはA106GRから作られていますA105は,高圧フィッティングまたはフレンズとして鍛造されたバーから材料です.


Q について: 客の要求は 標準化された バット・ウェルディング・フィッティング:
A: その通りA105とA105Nでフラングが利用可能であるため,Nは標準化を表す.
A234WPBNのようなものは存在しません. 製造者は,標準化された熱処理プロセスが行われたと考えられました.
標準化されたバット溶接フィッティングを必要とする顧客は,高出力で標準化された標準手順であるWPL6フィッティングを要求すべきである.


Q: その通り顧客はパイプスケジュールを言及するのを忘れ:
A: その通りバットウェルドフィッティングはパイプサイズごとに販売されますが,パイプのIDとフィッティングのIDが一致するようにパイプスケジュールを指定する必要があります.スケジュールがない場合は,標準的な壁が要求されていると仮定します..

Q: その通り顧客は,溶接またはシームレスなバック溶接フィッティングを言及するのを忘れています:
A: その通りバット・ウェルド・フィッティングは,溶接式とシームレス・フィッティングの両方で利用可能である.シームレスなバット・ウェルド・フィッティングは炭素鋼またはステンレス鋼のシームレスパイプででき,一般的に高価である.
縫い目のない管材は12cm以上のサイズでは一般的ではありません. 溶接管材は,ERW溶接した炭素鋼またはステンレス鋼管で作られています.サイズ 1⁄2 〜 72 サイズで入手可能で,シームレスフィッティングよりも安価です.


Q: その通り短半径 (SR) や長半径 (LR) はどういう意味ですか?
A: その通りSR45肘やLR45肘はよく耳にします.45または90は,流れの方向を変えるためにブートウェルドフィッティングの曲がりの角度を指します.
長半径の肘 (LR 90 ElbowまたはLR 45 Elbow) は,パイプの1.5倍の大きさになるパイプの曲がりがある.したがって,6インチLR 90は, nominalパイプサイズ1.5xの曲がり半径を有する.


短半径の肘 (SR45またはSR90) は,配件のサイズに等しいパイプの曲がりがあるため,6 ′′ SR 45は, nominal pipe サイズである6 ′′の曲がり半径を有する.

Q: その通り3Rまたは3D肘管フィッティングとは?
A: その通り3Rまたは3Dという用語は同義語として用いられる. 3Rのブット・ウェルド・肘は, nominalパイプサイズの3倍の屈曲半径を有する. 3Rの肘は3Dの肘に等しい.

わたしたち の 奉仕

1テクニカルサポート

2原材料の品質管理

3生産期間中の検査

4表面,次元,PTテスト,RTテスト,超音波テストを含む最終テスト

5. テスト レポート 各出荷

4柔軟な配送条件 EXW FOB CIF CFR DDP DDU

5柔軟な支払い方式: LC. TT. DP

6パーソナライズされたパッケージにはロゴ,ケースのサイズが含まれます.

718ヶ月 品質保証期間

9誤りがある場合は空輸で無料で交換します

10. 24時間 あなたの質問へのフィードバック
