EPDM NBR 二球双球ガム拡張関節
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | DEYE |
| 証明 | ISO9001:2015 PED |
| モデル番号 | DY-RJ-U03 |
| Document | Product Brochure PDF |
| 最小注文数量 | 10個 |
| 価格 | USD2-USD25 each |
| パッケージの詳細 | カートンbox+は木の場合かcarton+パレットに執ように勧める |
| 受渡し時間 | 通常順序のための20日、貯蔵された項目のための7日 |
| 支払条件 | T/T,L/C,D/P |
| 供給の能力 | 1000pcs 1か月 |
試供品およびクーポンのための私に連絡しなさい。
ワットサップ:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 種類 | 単球型 双球型 双球型 双球型 合体フィッティング型 | ゴム素材 | EPDM,NBR,BUNA,ネオプレン,VITON,PTFE,ハイパロン |
|---|---|---|---|
| フランジのタイプ | HDG,電動,電熱,亜鉛塗装,ステンレス鋼 | 格付け | PN10 PN16 PN25 CL150LBS 150# |
| サイズ | 2" (DN50MM) -144" (DN3600MM) | ||
| ハイライト | 2 ボール双球ゴム拡張関節,NBR 双球ゴム拡張関節,鋼製のエピドム屋根拡張関節 |
||
製品の説明
EPDM NBR 二本ボール双球ゴム接着物
柔らかいゴム接合体 (柔らかいゴム接合体) は,織物強化ゴム部品と平らな移動接合体から成る接合体である.
金属のフレンズや螺紋管のフレンズ,パイプラインの振動隔離,ノイズ削減,移動補償に使用される.
高弾性,高気密度,中等耐性,耐候性のあるパイプラインジョイントです.

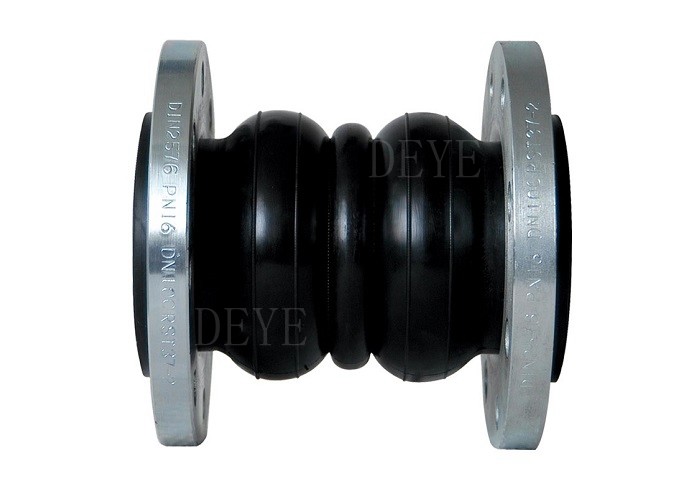

外側から2つの波紋付きのダブル球ゴム接合体,装着されたフレンズは冷たい亜鉛/ガルバンゼ表面です.
装着されたフレンズは,炭素鋼,電熱鋼,不?? 鋼の材料から作られる.
主要部品の材料
| カバー | EPDM,NBR,Hypalon,NR,PTFE |
| 強化布 | ナイロン |
| トューブ | EPDM,NBR,Hypalon,NR,PTFE |
| 保持リング | 鉄鋼 |
| フレンズ | 炭素鋼,ステンレス鋼,デュプレックスSS |
供給範囲
| サイズ範囲 | DN50-DN800 |
|
|
PN10 PN16 PN25 ゴム用 |
| メタルベロー型用にはPN10,PN16,PN25,PN40,PN64,PN100 |
デザイン 圧力
| ワーキング・プレス・ネー (バー) | 10 | 16 | 25 |
| 爆発圧 (バー) | 30 | 48 | 55 |
| バキューム (mmHg) | 400 | 650 | 750 |
技術/技術データシート
双球ゴム拡張関節
| 定数直径 | タイプA | タイプB | |||||||||
| 中立の長さ | 移動 | 中立の長さ | 移動 | ||||||||
| DN | NPS | L について | エクスト | コントロール | 横から | 角型 | L について | エクスト | コントロール | 横から | 角型 |
| 40 | 恋愛 に 関する 知識 | 175 | 30 | 50 | 45 | 35° | 150 | 10 | 20 | 20 | 30° |
| 50 | 2 | 175 | 30 | 50 | 45 | 35° | 150 | 10 | 20 | 20 | 30° |
| 65 | 2/2 恋愛 に 関する | 175 | 30 | 50 | 45 | 35° | 150 | 10 | 20 | 20 | 30° |
| 80 | 3 | 175 | 30 | 50 | 45 | 35° | 150 | 10 | 20 | 20 | 30° |
| 100 | 4 | 225 | 35 | 50 | 40 | 35° | 200 | 15 | 30 | 25 | 30° |
| 125 | 5 | 225 | 35 | 50 | 40 | 35° | 200 | 15 | 30 | 25 | 30° |
| 150 | 6 | 225 | 35 | 50 | 40 | 35° | 200 | 15 | 30 | 25 | 30° |
| 200 | 8 | 325 | 35 | 50 | 35 | 30° | 200 | 20 | 40 | 30 | 30° |
| 250 | 10 | 325 | 35 | 60 | 35 | 30° | 200 | 20 | 40 | 30 | 30° |
| 300 | 12 | 325 | 35 | 60 | 35 | 30° | 200 | 20 | 40 | 30 | 30° |
| 350 | 14 | 225 | 20 | 40 | 30 | 30° | |||||
| 400 | 16 | 225 | 20 | 40 | 30 | 30° | |||||
| 450 | 18 | 260 | 25 | 45 | 30 | 30° | |||||
| 500 | 20 | 260 | 25 | 45 | 30 | 30° | |||||
| 600 | 24 | 260 | 25 | 45 | 30 | 30° | |||||
特徴
吸収 軸の動き (拡張と圧縮)
軸移動は,気球の自由長から,気球の次元長の変化です.
縦軸に平行する方向
横の動きを吸収する
横動は,横軸に垂直な方向で,風船の片端からもう片端への相対的な移動である.
角と扭曲運動を吸収する
角運動は,旋回点に向かって波筒の長方向軸の回転移動である.トルションは,一つの波筒を曲がることを意味します.
他の端に対して,吹風の端,吹風の中央線について
振動 を 減らす
機械による振動を隔離したり減少させたりします.
これらの有害な影響から機器を保護する
低音波伝達
ゴム拡張接頭は,接頭とペアリングフレンズの鋼ゴムインターフェースのために音の伝達を抑制する傾向があります.
ゴムジョイントのマニュアルと設置説明書
1拡張接合体の設置は,パイプラインの拡張に適合しなければならない.
施工図と設置説明書
2方向性によって固定されるように増やす必要があります.
設定の方向化と固定は,技術情報の設計部門に厳格に準拠する必要があります.固定支援を設定する原則"ベローズ拡張関節の設置ガイド"を参照してください.
3薄い不oxidable鋼板で形成され,移動,上げ,溶接で失われたので,ピリオドに衝突しないように注意する必要があります溶接の噴出物や他の原因で吹風器の損傷.
4装置の前に外体を取り除き,パイピングバローを正常な動きを保証する必要があります.
5流量矢印を設置するために,拡張ジョイントのメディアの流量要求を要求する必要があります.
6バルブを良好な状態にするために,軸,横,ターン転送パイプの設置エラーを含む変形に拡張関節を設置することはできません.
7固定スクリューを消すために,すべての黄色の塗装を削除する
8, 布繊維の拡張関節は,前圧縮の適切な実施の設置のために張力移動の対象ではない,パイプラインは,偏向することはできません,移動と軸の拡張柔軟な保護リングは,可能な限り早く設置し,正常な作業状態にあるようにサポートボードを解体する必要があります.
適用:
石油とガス,塩分除去,冷却システム,ポンプ,化学工場,暖房,換気
船舶建設,オフショア用途,水処理施設
下水道,衛生管道,パルプと紙工場,冷却水や熱水のための管道システム,冷却システム,発電,リン酸水,飲料水,食品加工
