SS メタル・ベローズ 拡張関節 CL150 PN16 PN25
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | DEYE |
| 証明 | ISO9001:2015 PED |
| モデル番号 | DY-RJ-U12 |
| Document | Product Brochure PDF |
| 最小注文数量 | 10個 |
| 価格 | USD2-USD25 each |
| パッケージの詳細 | カートンbox+は木の場合かcarton+パレットに執ように勧める |
| 受渡し時間 | 通常順序のための20日、貯蔵された項目のための7日 |
| 支払条件 | T/T,L/C,D/P |
| 供給の能力 | 1000pcs 1か月 |
試供品およびクーポンのための私に連絡しなさい。
ワットサップ:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 種類 | 単球型 双球型 双球型 双球型 合体フィッティング型 | ゴム素材 | EPDM,NBR,BUNA,ネオプレン,VITON,PTFE,ハイパロン |
|---|---|---|---|
| フランジのタイプ | HDG,電動,電熱,亜鉛塗装,ステンレス鋼 | 格付け | PN10 PN16 PN25 CL150LBS 150# |
| サイズ | 2" (DN50MM) -144" (DN3600MM) | ||
| ハイライト | メタルバローの拡張接頭,SS バルフ 膨張関節,PN25 下関節拡張 |
||
製品の説明

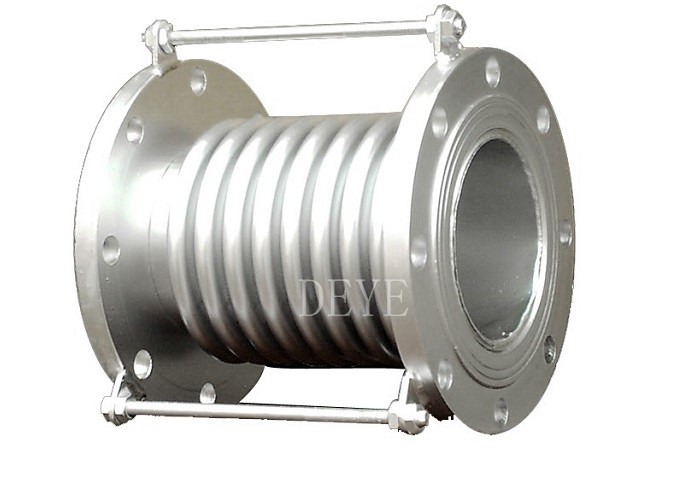

SS メタールベローズ 拡張関節 CL150 PN16 PN25
金属拡張関節は,パイプライン,容器,機械における熱膨張と相対運動を補償する要素である.
用途によって,金属製の波紋管"つ以上,両端のコネクタ,引引棒から構成される.
拡張関節 は,軸型,角型,横型 の 拡張 関節 と いう 3 つの 基本 的 な 運動 の 種類 に 基づい て 異なる.拡張 関節 は,様々な 分野 で 用い られ て い ます.
エネルギー生産,紙製工業,化学工業,水処理,石油,天然ガスなど.拡張関節を使用できます.
管道内の熱運動や振動に関係なく
サイズ範囲:
1 〜 48
プロジェクト材料のグレード:
炭素鋼:ST37,Q235,A105
オステニティックステンレス鋼: 304 SS, 321 SS, 304L SS, 347 SS, 310 SS, 316 SS, 316L SS, 904L
ニッケル合金:インコネル600,インコネル601,インコネル625,インコロイ800,インコロイ800H,インコロイ825,モネル400
粉末膨張関節/金属膨張関節の技術図
タイプ01 寸法
| サイズ | リップル | 作業圧 (バー) | 効果的 | マックス | 提供された長さ (mm) | ||||||||
| 10 | 16 | 25 | 10 | 16 | 25 | 面積 | 過剰摂取 | ||||||
| DN | Qty | 軸間補償 (mm) | 圧縮力 (N/mm) | (cm)2) | (mm) | フラングエンド | 溶接した端 | ||||||
| 32 | 8 | 20 | 18 | 15 | 26 | 63 | 98 | 16 | 225 | 160 | 250 | 264 | 280 |
| 40 | 8 | 20 | 18 | 15 | 44 | 89 | 106 | 23 | 244 | 164 | 259 | 269 | 289 |
| 50 | 8 | 20 | 18 | 15 | 70 | 70 | 138 | 37 | 259 | 172 | 276 | 282 | 306 |
| 65 | 8 | 26 | 22 | 19 | 44 | 55 | 68 | 55 | 270 | 215 | 294 | 300 | 322 |
| 80 | 8 | 34 | 28 | 25 | 33 | 41 | 54 | 81 | 284 | 240 | 338 | 344 | 366 |
| 100 | 6 | 40 | 35 | 29 | 75 | 93 | 117 | 121 | 304 | 235 | 317 | 323 | 345 |
| 125 | 5 | 38 | 34 | 29 | 59 | 74 | 92 | 180 | 334 | 282 | 314 | 316 | 342 |
| 150 | 5 | 40 | 34 | 29 | 62 | 78 | 97 | 257 | 364 | 282 | 339 | 338 | 367 |
| 200 | 4 | 42 | 38 | 34 | 68 | 78 | 111 | 479 | 442 | 280 | 348 | 348 | 372 |
| 250 | 4 | 59 | 52 | 47 | 42 | 45 | 55 | 769 | 507 | 315 | 379 | 415 | 379 |
| 300 | 4 | 59 | 52 | 47 | 59 | 65 | 71 | 1105 | 562 | 366 | 427 | 466 | 467 |
タイプ02 寸法
| NPS | リップル | 作業圧 (バー) | 効果的 | マックス | 提供された長さ (mm) | ||||||||
| 10 | 16 | 25 | 10 | 16 | 25 | 面積 | 過剰摂取 | ||||||
| DN | Qty | 軸間補償 (mm) | 圧縮力 (N/mm) | (cm)2) | (mm) | フラングエンド | 溶接した端 | ||||||
| 32 | 16 | 41 | 36 | 31 | 14 | 32 | 47 | 16 | 225 | 224 | 291 | 316 | 321 |
| 40 | 16 | 41 | 36 | 31 | 22 | 45 | 55 | 23 | 244 | 230 | 304 | 319 | 334 |
| 50 | 16 | 41 | 36 | 31 | 35 | 35 | 70 | 37 | 259 | 240 | 342 | 347 | 372 |
| 65 | 12 | 38 | 34 | 29 | 32 | 40 | 50 | 55 | 270 | 260 | 334 | 340 | 362 |
| 80 | 10 | 49 | 43 | 38 | 21 | 26 | 33 | 81 | 284 | 270 | 368 | 374 | 390 |
| 100 | 10 | 64 | 57 | 49 | 40 | 50 | 63 | 121 | 304 | 305 | 381 | 387 | 409 |
| 125 | 9 | 66 | 58 | 50 | 36 | 45 | 56 | 180 | 334 | 382 | 386 | 388 | 414 |
| 150 | 8 | 64 | 54 | 46 | 51 | 59 | 65 | 257 | 364 | 356 | 399 | 402 | 427 |
| 200 | 6 | 59 | 53 | 48 | 52 | 58 | 78 | 479 | 442 | 340 | 402 | 402 | 426 |
| 250 | 6 | 87 | 79 | 71 | 35 | 39 | 47 | 769 | 507 | 393 | 459 | 493 | 399 |
| 300 | 6 | 87 | 79 | 71 | 37 | 41 | 45 | 1105 | 562 | 464 | 525 | 564 | 565 |
金属の拡張接合体は,一般的にどのような用途で使用されますか?
金属のバローと拡張接頭は,熱膨張,振動,不整列,およびパイプラインおよび機器の他の種類の動きを補償するために,さまざまなアプリケーションで一般的に使用されています.メタル の 吹風 器 や 膨張 器 の 一般 的 な 使い方 は 次 の よう です:
•HVACシステム:金属のバローと拡張接頭は,暖房,換気,温度と圧力の変化による熱膨張と収縮を吸収する冷却システム (HVAC).
•航空宇宙産業
•石油化学産業
•発電
•医療機器
•自動車産業
•半導体産業:金属のバローと膨張関節は,半導体産業で,真空室やその他の機器における動きと振動を補うために使用されます.
特定の用途に適した金属拡張関節をどのように選ぶか?
メタルバローと拡張接合体の適切な材料を選択することは,特定の産業用アプリケーションで耐久性と信頼性を確保するために重要です.材料 を 選ぶ とき に 考慮 する 理由 が 次 の よう です.:
- 温度: 材料は,適用される温度範囲に耐えられる必要があります. 異なる材料には異なる温度制限があります.期待される温度範囲に対応できる材料を選ぶことが重要です.
- 腐食耐性:腐食性物質が存在する産業では,腐食耐性のある材料を選択することが重要です.ステンレス スチール や インコネル の よう な 材料 は,腐食 に 耐える 特性 に よっ て よく 用い られ ます.
- 圧力: 材料は施された圧力に耐えられる必要があります. 異なる材料には異なる圧力値があります.期待される圧力範囲に対応できる材料を選ぶことが重要です.
- 柔軟性: 材料は,移動や振動に対応するのに十分な柔軟性を持つ必要があります.インコネルやチタンなどの材料は,高い柔軟性のためにしばしば使用されます.
- 費用: 材料のコストは,特定の産業用アプリケーションの関係で考慮されるべきです.一部の材料は他よりも高価です.費用対効果の高い素材を選ぶことが重要です.
特定の産業用用途に最適な材料を決定するために,金属のバローや拡張接合体の製造者またはサプライヤーと協議することが重要です.専門知識と経験に基づいて指導と勧告を提供できます.
あなたのアプリケーションに基づいて適切な材料の選択を行うのに役立ちます.
特徴
軸的動き (拡張と圧縮) を吸収する
軸移動は,気球の自由長から,気球の次元長の変化です.
縦軸に平行する方向
横の動きを吸収する
横動は,横軸に垂直な方向で,風船の片端からもう片端への相対的な移動である.
角と扭曲の動きを吸収する
角運動は,旋回点に向かって波筒の長方向軸の回転移動である.トルションは,一つの波筒を曲がることを意味します.
吹風船の端が他の端に対して,吹風船の真ん線について.
振動を減らして
機械による振動を隔離したり減少させたりします.
これらの有害な影響から機器を保護する
低音波トランスミッション
ゴム拡張接頭は,接頭とペアリングフレンズの鋼ゴムインターフェースのために音の伝達を抑制する傾向があります.
ゴムジョイントのマニュアルと設置説明書
1拡張接合体の設置は,拡張管の設計図と要求される設置説明書に従ってなければならない.
2方向性によって固定されるように増やす必要があります.
設定の方向化と固定は,技術情報の設計部門に厳格に準拠する必要があります.固定支援を設定する原則"ベローズ拡張関節の設置ガイド"を参照してください.
3薄い不oxidable鋼板で形成され,移動,上げ,溶接で失われたので,ピリオドに衝突しないように注意する必要があります溶接の噴出物や他の原因で吹風器の損傷
4装置の前に外体を取り除いて,パイピングバブルを正常な動きを保証する必要があります
5流量矢印をインストールする必要があります. 流量矢印は,移動する
6軸,横,ターン転送パイプの設置エラーを含む変形に拡張関節をインストールすることはできません.
7固定スクリューを消すために,すべての黄色の塗装を削除する
8, 布繊維の拡張関節は,前圧縮の適切な実施の設置のために張力移動の対象ではない,パイプラインは,偏向することはできません,移動と軸の拡張可能な限り早く設置し,正常な作業状態でサポートボードを解体するように
適用:
石油とガス,塩分除去,冷却システム,ポンプ,化学工場,暖房,換気
船舶建設,オフショア用途,水処理施設
下水道,衛生管道,パルプと紙工場,冷却水や熱水のための管道システム,冷却システム,発電,リン酸水,飲料水,食品加工
