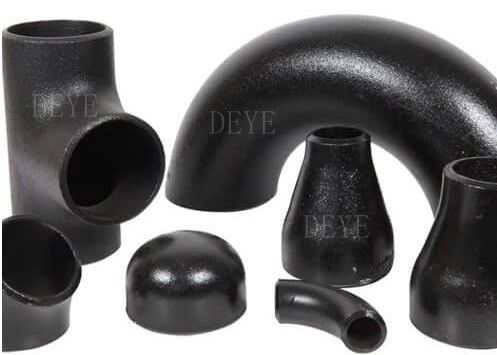

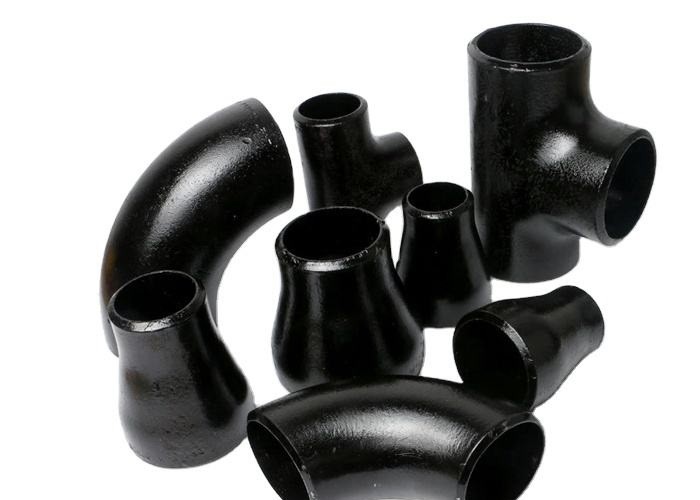

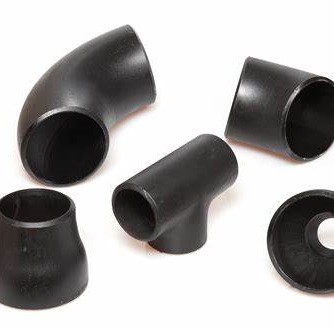

標準DIN2615と同等のシームレス炭素鋼管フィッティング
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | DEYE |
| 証明 | ISO9001:2015 PED |
| モデル番号 | PF-TEE-C08 |
| Document | Product Brochure PDF |
| 最小注文数量 | 10個 |
| 価格 | USD0.58-USD100 for seamless fittings |
| パッケージの詳細 | 層木の場合、パレット、カートン |
| 受渡し時間 | 標準的な項目のための5-8日 |
| 支払条件 | L/C,T/T,D/P |
試供品およびクーポンのための私に連絡しなさい。
ワットサップ:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 材料 | A234WPB,WP11,WP22,WPC,A420WPL6 | 厚さ | SGP,STD,SCH20,SCH30,SCH40,SCH60,SCH80,SCH160,XS,XXS |
|---|---|---|---|
| 仕上げ | ブラック 消去 オイル カスタマイズ | スタンダード | DIN2605/2616/DIN2615/ANSI B169 |
| ハイライト | 縫合のない炭素鋼管フィッティング,炭素鋼管のフィッティング,DIN2615 炭素鋼の等しい tee |
||
製品の説明

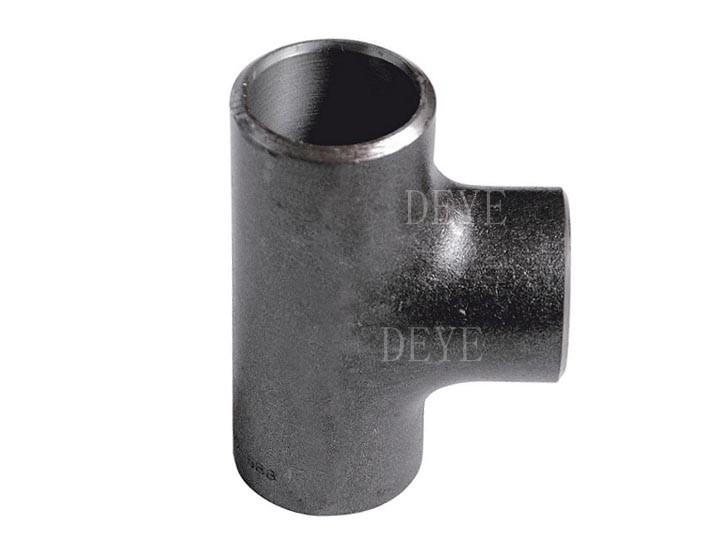

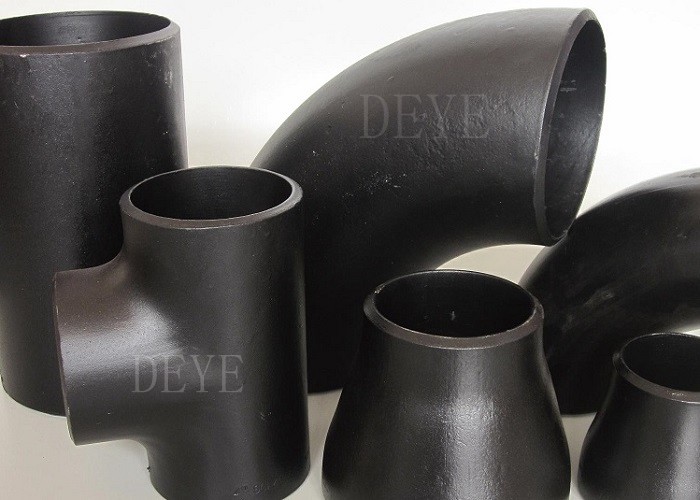

標準DIN2615と同等のシームレス炭素鋼管フィッティング
について均等なパイプフィッティングteeの直径がメインパイプと同じである.これはパイプフィッティングの一種である. teeは2つのカテゴリーに分類される.すなわち等式 teeまたは不等式 teeである.T 形のような形もあります.,
Y形で,この形に基づいて製品が製造されます.同等ティー,減量ティー,横側ティー 特殊グレードのティーが広く供給されています.
発電,石油化学,造船,紙製造,化学,製薬,製造など多くの産業に
製品情報/製品説明/基本情報/仕様
| 製品名 | DIN2615/DIN2605/DIN2616/EN10253タイプAとBANSI B16.9 バット・ウェルディング 炭素鋼管のフィッティング |
| 種類 | LR 90度肘,SR 90度肘,45度 LR肘,22.5LR肘,80度 リターン,ベンド,縮小肘,ストレートティー,Equal Tee,Con.長い,短い膝関節のストップ先 |
| サイズ | 1/2"-72"無縫肘 (1/2" ′′24′′),ERW/溶接/製造肘 (1/2′′ ′′72′′) |
| 壁の厚さ | DINシリーズ 1 2 3 4 5, パーソナライズされた厚さ,SCH10,SCH20,SCH30,STD,SCH40,SCH60,XS,SCH80,SCH100,SCH120,SCH140,SCH160,XXS,DIN,SGP JIS厚さ |
| マット・スタンダード | ASTMA234,ASTM A420,ASTM A312,ANSI B16.9/B16.28/B1625ASME B169, |
| JIS B2311-1997/2312,JIS B2311/B2312,DIN 2605-1/2617/2615 | |
| GB 12459-99,EN標準など | |
| 材料のグレード | 炭素鋼:A234WPB,WP5,WP6,WP9,WP11,WP12,WP22,A420WPL6,WPL8,WP91 |
| 12CrMo, 15Cr5Mo, 1Cr5Mo, 12Cr1MoV, WPHY 42, WPHY 46, WPHY 52, WPHY 60, WPHY 65 & WPHY 70 | |
| ST37号0ST358ST372ST35.4/8,ST42,ST45,ST52,ST524 | |
| STP G38,STP G42,STPT42,STB42,STS42,STPT49,STS49 | |
| ステンレススチール304,304L,304H. 316,316L,316H,321,347,347H,デュプレックスSS 2507,DSS2205,UNS31803 UNS32750 1.4301,1.43061 について44011 について44351 について44061 について44041 について44621 について44101 について4501 | |
| 表面 | 黒い塗料,漆,防腐油,熱でガルバン化,冷でガルバン化,3PEなど |
| 輸送パッケージ | プラスチックフィルム,木製ケース,木製パレット,または顧客の要求に応じて |
特徴/特徴
DIN 2615 TEE DIN 2615 PART 1 TEE DIN 2615 PART 2 TEE - バットウェールドパイプフィッティング ステンレス鋼,デュプレックス鋼,炭素鋼,合金鋼および高ニッケル合金製
DIN 2615 A型とB型のティー,B16.9およびB16.28の寸法に準拠し,等式ティー,不等式ティー,シームレスティー,溶接式ティーなど
鉄鋼のボット溶接管のフィッティング 低圧要素のパイプ
この規格は,パイプにボットで溶接することを目的とするシームレスおよび溶接された鋼のテープを指定します.指定された壁厚さはパイプの厚さに対応していますが,このフィッティングは,溶接されたパイプと同じ内部圧力で動作することを許さない.つまり,圧力の因数が低いのです.
技術/技術データシート
DIN2616
| DN1 | d1 | s1 | DN2 | d2 | s2 | d3 | s3 | d4 | s4 | a は | b | ||
| ミニ | マックス | ミニ | マックス | ||||||||||
| 15 | 21,3 | 2,0 | 15 | 21,3 | 2,0 | 21,3 | 24,5 | 4,0 | 21,3 | 22,5 | 3,0 | 25 | 25 |
| 10 | 17,2 | 1,8 | 21,3 | 23,5 | 3,5 | 17,2 | 18,5 | 2,6 | 25 | 25 | |||
| 20 | 26,9 | 2,3 | 20 | 26,9 | 2,3 | 26,9 | 30,5 | 4,7 | 26,9 | 28,5 | 3,5 | 29 | 29 |
| 15 | 21,3 | 2,0 | 26,9 | 29,5 | 4,1 | 21,3 | 22,5 | 3,1 | 29 | 29 | |||
| 10 | 17,2 | 1,8 | 26,9 | 29,0 | 3,7 | 18,5 | 18,5 | 2,7 | 29 | 29 | |||
| 25 | 33,7 | 2,6 | 25 | 33,7 | 2,6 | 33,7 | 38,0 | 5,4 | 33,7 | 35,5 | 4,0 | 38 | 38 |
| 20 | 26,9 | 2,3 | 33,7 | 36,5 | 4,7 | 26,9 | 28,5 | 3,5 | 38 | 38 | |||
| 15 | 21,3 | 2,0 | 33,7 | 36,0 | 4,2 | 21,3 | 23,0 | 3,2 | 38 | 38 | |||
| 32 | 42,4 | 2,6 | 32 | 42,4 | 2,6 | 42,4 | 47,0 | 5,6 | 42,4 | 44,5 | 4,2 | 48 | 48 |
| 25 | 33,7 | 2,6 | 42,4 | 45,5 | 4,9 | 33,7 | 35,0 | 3,7 | 48 | 48 | |||
| 20 | 26,9 | 2,3 | 42,4 | 45,0 | 4,3 | 26,9 | 28,0 | 3,3 | 48 | 48 | |||
| 15 | 21,3 | 2,0 | 42,4 | 44,0 | 4,0 | 21,3 | 22,5 | 3,0 | 48 | 48 | |||
| 40 | 48,3 | 2,6 | 40 | 48,3 | 2,6 | 48,3 | 53,0 | 5,7 | 48,3 | 50,5 | 4,2 | 57 | 57 |
| 32 | 42,4 | 2,6 | 48,3 | 52,5 | 5,3 | 42,4 | 44,0 | 4,0 | 57 | 57 | |||
| 25 | 33,7 | 2,6 | 48,3 | 51,0 | 4,7 | 33,7 | 34,5 | 3,5 | 57 | 57 | |||
| 20 | 26,9 | 2,3 | 18,3 | 50,5 | 4,2 | 26,9 | 28,0 | 3,2 | 57 | 57 | |||
| 50 | 60,3 | 2,9 | 50 | 60,3 | 2,9 | 60,3 | 66,0 | 6,5 | 60,3 | 63,0 | 4,9 | 64 | 64 |
| 40 | 48,3 | 2,6 | 60,3 | 64,5 | 5,7 | 48,3 | 50,5 | 4,3 | 64 | 60 | |||
| 32 | 42,4 | 2,6 | 60,3 | 64,0 | 5,4 | 42,4 | 44,0 | 4,0 | 64 | 57 | |||
| 25 | 33,7 | 2,6 | 60,3 | 63,0 | 4,8 | 33,7 | 35,0 | 3,5 | 64 | 51 | |||
| 20 | 26,9 | 2,3 | 60,3 | 62,0 | 4,3 | 26,9 | 28,0 | 3,3 | 64 | 44 | |||
| 65 | 76,1 | 2,9 | 65 | 76,1 | 2,9 | 76,1 | 82,0 | 6,7 | 76,1 | 79,0 | 3,5 | 76 | 76 |
| 50 | 60,3 | 2,9 | 76,1 | 80,5 | 5,9 | 60,3 | 62,5 | 4,5 | 76 | 70 | |||
| 40 | 48,3 | 2,6 | 76,1 | 79,5 | 5,4 | 48,3 | 50,0 | 4,0 | 76 | 67 | |||
| 32 | 42,4 | 2,6 | 76,1 | 79,0 | 5,0 | 42,4 | 44,0 | 3,8 | 76 | 64 | |||
| 25 | 33,7 | 2,6 | 76,1 | 78,0 | 4,6 | 33,7 | 34,5 | 3,4 | 76 | 57 | |||
| 80 | 88,9 | 3,2 | 80 | 88,9 | 3,2 | 88,9 | 95,5 | 7,5 | 88,9 | 92,5 | 5,6 | 86 | 86 |
| 65 | 76,1 | 2,9 | 88,9 | 94,5 | 7,0 | 76,1 | 79,5 | 5,3 | 86 | 83 | |||
| 50 | 60,3 | 2,9 | 88,9 | 93,0 | 6,2 | 60,3 | 62,5 | 4,6 | 86 | 76 | |||
| 40 | 48,3 | 2,6 | 88,9 | 92,0 | 5,6 | 48,3 | 50,5 | 4,2 | 86 | 73 | |||
| 32 | 42,4 | 2,6 | 88,9 | 91,5 | 5,3 | 42,4 | 44,0 | 3,9 | 86 | 70 | |||
| 100 | 114,3 | 4 | 100 | 114,3 | 3,6 | 114,3 | 122,5 | 8,7 | 114,3 | 118,5 | 6,5 | 105 | 105 |
| 80 | 88,9 | 3,2 | 114,3 | 120,5 | 7,5 | 88,9 | 92,5 | 5,7 | 105 | 98 | |||
| 65 | 76,1 | 2,9 | 114,3 | 119,5 | 7,1 | 76,1 | 79,5 | 5,3 | 105 | 95 | |||
| 50 | 60,3 | 2,9 | 114,3 | 118,0 | 6,3 | 60,3 | 63,0 | 4,7 | 105 | 89 | |||
| 40 | 48,3 | 2,6 | 114,3 | 117,0 | 5,8 | 48,3 | 50,5 | 4,3 | 105 | 86 | |||
| 125 | 139,7 | 4,0 | 125 | 139,7 | 4,0 | 139,7 | 149,0 | 9,8 | 139,7 | 144,5 | 7,3 | 124 | 124 |
| 100 | 114,3 | 3,6 | 139,7 | 147,0 | 8,8 | 114,3 | 118,5 | 6,6 | 124 | 117 | |||
| 80 | 88,9 | 3,2 | 139,7 | 145,5 | 7,8 | 88,9 | 92,5 | 5,8 | 124 | 111 | |||
| 65 | 76,1 | 2,9 | 139,7 | 144,5 | 7,3 | 76,1 | 80,0 | 5,5 | 124 | 108 | |||
| 50 | 60,3 | 2,9 | 139,7 | 143,0 | 6,6 | 60,3 | 63,0 | 4,9 | 124 | 105 | |||
| 150 | 168,3 | 4,5 | 150 | 168,3 | 4,5 | 168,3 | 179,0 | 11,2 | 168,3 | 174,0 | 8,5 | 143 | 143 |
| 125 | 139,7 | 4,0 | 168,3 | 177,0 | 10,2 | 139,7 | 145,0 | 7,7 | 143 | 137 | |||
| 100 | 114,3 | 3,6 | 168,3 | 175,5 | 9,1 | 114,3 | 119,0 | 6,9 | 143 | 130 | |||
| 80 | 88,9 | 3,2 | 168,3 | 173,5 | 8,2 | 88,9 | 93,0 | 6,2 | 143 | 124 | |||
| 65 | 76,1 | 2,9 | 168,3 | 172,5 | 7,7 | 76,1 | 80,5 | 5,7 | 143 | 121 | |||
| 200 | 219,1 | 6,3 | 200 | 219,1 | 6,3 | 219,1 | 234,5 | 15,9 | 219,1 | 227,5 | 11,9 | 178 | 178 |
| 150 | 168,3 | 4,5 | 219,1 | 228,5 | 12,7 | 168,3 | 176,0 | 9,5 | 178 | 168 | |||
| 125 | 139,7 | 4,0 | 219,1 | 228,0 | 12,3 | 139,7 | 148,0 | 9,3 | 178 | 162 | |||
| 100 | 114,3 | 3,6 | 219,1 | 226,5 | 11,3 | 114,3 | 122,0 | 8,5 | 178 | 156 | |||
| 80 | 88,9 | 3,2 | 219,1 | 224,5 | 10,3 | 88,9 | 96,0 | 7,7 | 178 | 152 | |||
| 250 | 273,0 | 6,3 | 250 | 273,0 | 6,3 | 273,0 | 289,0 | 16,2 | 273,0 | 282,0 | 12,2 | 216 | 216 |
| 200 | 219,1 | 6,3 | 273,0 | 285,5 | 14,4 | 219,1 | 225,5 | 10,9 | 216 | 203 | |||
| 150 | 168,3 | 4,5 | 273,0 | 282,5 | 12,7 | 168,3 | 176,0 | 9,5 | 216 | 194 | |||
| 125 | 139,7 | 4,0 | 273,0 | 281,0 | 11,7 | 139,7 | 147,0 | 8,8 | 216 | 191 | |||
| 100 | 114,3 | 3,6 | 273,0 | 279,0 | 10,7 | 114,3 | 121,0 | 8,1 | 216 | 184 | |||
| 300 | 323,9 | 7,1 | 300 | 323,9 | 7,1 | 323,9 | 342,0 | 18,5 | 323,9 | 334,0 | 13,9 | 254 | 254 |
| 250 | 273,0 | 6,3 | 323,9 | 339,5 | 17,0 | 273,0 | 282,5 | 12,8 | 254 | 241 | |||
| 200 | 219,1 | 6,3 | 323,9 | 336,0 | 15,1 | 219,1 | 226,5 | 11,3 | 254 | 229 | |||
| 150 | 168,3 | 4,5 | 323,9 | 333,5 | 13,5 | 168,3 | 177,0 | 10,2 | 254 | 219 | |||
Dストレート・ティとクロスの寸法
ASTMB169
| nominal pipe size (NPS) (名目パイプサイズ) | ベベルの外径 | 中から端まで | |
| 走って | 出口,M [注釈 (1) と (2) ] | ||
| 72 | 21.3 | 25 | 25 |
| % | 26.7 | 29 | 29 |
| 1 | 33.4 | 38 | 38 |
| 174 | 42.2 | 48 | 48 |
| i72 | 48.3 | 57 | 57 |
| 2 | 60.3 | 64 | 64 |
| 272 | 73.0 | 76 | 76 |
| 3 | 88.9 | 86 | 86 |
| 372 | 101.6 | 95 | 95 |
| 4 | 114.3 | 105 | 105 |
| 5 | 141.3 | 124 | 124 |
| 6 | 168.3 | 143 | 143 |
| 8 | 219.1 | 178 | 178 |
| 10 | 273.0 | 216 | 216 |
| 12 | 323.8 | 254 | 254 |
| 14 | 355.6 | 279 | 279 |
| 16 | 406.4 | 305 | 305 |
| 18 | 457.0 | 343 | 343 |
| 20 | 508.0 | 381 | 381 |
| 22 | 559.0 | 419 | 419 |
| 24 | 610.0 | 432 | 432 |
| 26 | 660.0 | 495 | 495 |
| 28 | 711.0 | 521 | 521 |
| 30 | 762.0 | 559 | 559 |
| 32 | 813.0 | 597 | 597 |
| 34 | 864.0 | 635 | 635 |
| 36 | 914.0 | 673 | 673 |
| 38 | 965.0 | 711 | 711 |
| 40 | 1016 やってくれ0 | 749 | 749 |
| 42 | 1067 やってる0 | 762 | 711 |
| 44 | 118. オーケストラ0 | 813 | 762 |
| 46 | 1 168 だった0 | 851 | 800 |
| 48 | 1219歳0 | 889 | 838 |
アウトレット・ティを削減し アウトレット・クロスを削減する次元
ANSI B169
| nominal pipe size (NPS) (名目パイプサイズ) | ベベルの外径 | 中から端まで | nominal pipe size (NPS) (名目パイプサイズ) | ベベルの外径 | 中から端まで | ||||
| 走って | 出口,M [注1) ] | 走って | 出口,M [注1) ] | ||||||
| 走って | 出口 | 走って | 出口 | ||||||
| 1/2×1/2×3/8 | 21.3 | 17.3 | 25 | 25 | 4 × 4 × 3 1/2 | 114.3 | 101.6 | 105 | 102 |
| 1/2 x1/2 x1/4 | 21.3 | 13.7 | 25 | 25 | 4x4x3 | 114.3 | 88.9 | 105 | 98 |
| 3/4 × 3/4 × 1/2 | 26.7 | 21.3 | 29 | 29 | 4 × 4 × 2-1/2 | 114.3 | 73.0 | 105 | 95 |
| 3/4 × 3/4 × 3/8 | 26.7 | 17.3 | 29 | 29 | 4x4x2 | 114.3 | 60.3 | 105 | 89 |
| 1 × 1 × 3/4 | 33.4 | 26.7 | 38 | 38 | 4 × 4 × 1-1/2 | 114.3 | 48.3 | 105 | 86 |
| 1 × 1 × 1/2 | 33.4 | 21.3 | 38 | 38 | |||||
| 5X5X4 | 141.3 | 114.3 | 124 | 117 | |||||
| 1 - 4 × 1 - 4 × 1 | 42.2 | 33.4 | 48 | 48 | 5 × 5 × 3 1/2 | 141.3 | 101.6 | 124 | 114 |
| 1 - 1 / 4 × 1 - 1 / 4 × 3 / 4 | 42.2 | 26.7 | 48 | 48 | 5X5X3 | 141.3 | 88.9 | 124 | 111 |
| 1 - 1/4 × 1 - 1 - 4 × 1/2 | 42.2 | 21.3 | 48 | 48 | 5 × 5 × 2-1/2 | 141.3 | 73.0 | 124 | 108 |
| 5X5X2 | 141.3 | 60.3 | 124 | 105 | |||||
| 1/2 x1-1/2 x 1-1/4 | 48.3 | 42.2 | 57 | 57 | 6X6X5 | 168.3 | 141.3 | 143 | 137 |
| 1 1/2 x 1-1/2 x 1 | 48.3 | 33.4 | 57 | 57 | 6x6x4 | 168.3 | 114.3 | 143 | 130 |
| 1 1/2 x1-1/2 x3/4 | 48.3 | 26.7 | 57 | 57 | 6 × 6 × 3 1/2 | 168.3 | 101.6 | 143 | 127 |
| 1/2 x 1/2 x 1/2 | 48.3 | 21.3 | 57 | 57 | 6x6x3 | 168.3 | 88.9 | 143 | 124 |
| 6 × 6 × 2-1/2 | 168.3 | 73.0 | 143 | 121 | |||||
| 2 × 2 × 1-1/2 | 60.3 | 48.3 | 64 | 60 | |||||
| 2 × 2 × 1-1/4 | 60.3 | 42.2 | 64 | 57 | 8x8x6 | 219.1 | 168.3 | 178 | 168 |
| 2 × 2 × 1 | 60.3 | 33.4 | 64 | 51 | 8x8x5 | 219.1 | 141.3 | 178 | 162 |
| 2 × 2 × 3/4 | 60.3 | 26.7 | 64 | 44 | 8X8X4 | 219.1 | 114.3 | 178 | 156 |
| 8 × 8 × 3 1/2 | 219.1 | 101.6 | 178 | 152 | |||||
| 2/2 × 2/2 × 2 | 73.0 | 60.3 | 76 | 70 | |||||
| 2/2 × 2/2 × 1-1/2 | 73.0 | 48.3 | 76 | 67 | 10 × 10 × 8 | 273.0 | 219.1 | 216 | 203 |
| 2/2 × 2/2 × 1-1/4 | 73.0 | 42.2 | 76 | 64 | 10 × 10 × 6 | 273.0 | 168.3 | 216 | 194 |
| 2/2 × 2/2 × 1 | 73.0 | 33.4 | 76 | 57 | 10 × 10 × 5 | 273.0 | 141.3 | 216 | 191 |
| 10 × 10 × 4 | 273.0 | 114.3 | 216 | 184 | |||||
| 3 × 3 × 2-1/2 | 88.9 | 73.0 | 86 | 83 | 12 × 12 × 10 | 323.8 | 273.0 | 254 | 241 |
| 3x3x2 | 88.9 | 60.3 | 86 | 76 | 12 × 12 × 8 | 323.8 | 219.1 | 254 | 229 |
| 3 x 3 x 1-1/2 | 88.9 | 48.3 | 86 | 73 | 12 × 12 × 6 | 323.8 | 168.3 | 254 | 219 |
| 3 × 3 × 1-1/4 | 88.9 | 42.2 | 86 | 70 | 12 × 12 × 5 | 323.8 | 141.3 | 254 | 216 |
| 3-1/2 × 3-1/2 × 3 は | 101.6 | 88.9 | 95 | 92 | 14 × 14 × 12 | 355.6 | 323.8 | 279 | 270 |
| 3-1/2 × 3-1/2 × 2-1/2 | 101.6 | 73.0 | 95 | 89 | 14 × 14 × 10 | 355.6 | 273.0 | 279 | 257 |
| 3-1/2 × 3-1/2 × 2 | 101.6 | 60.3 | 95 | 83 | 14 × 14 × 8 | 355.6 | 219.1 | 279 | 248 |
| 3-1/2 × 3-1/2 × 1-1/2 | 101.6 | 48.3 | 95 | 79 | 14 × 14 × 6 | 355.6 | 168.3 | 279 | 238 |
| サイズ (NPS) | ベベルの外径 | 中から端まで | nominal pipe size (NPS) (名目パイプサイズ) | ベベルの外径 | 中から端まで | ||||
| 走って | 出口 | 走って | 出口,M [注1) ] | 走って | 出口 | 走って | 出口,M [注1) ] | ||
| 16 × 14 | 406.4 | 355.6 | 305 | 305 | 28 × 28 × 26 | 711 | 660.0 | 521 | 521 |
| 16 × 12 | 406.4 | 323.8 | 305 | 295 | 28 × 28 × 24 | 711 | 610.0 | 521 | 508 |
| 16 × 10 | 406.4 | 273.0 | 305 | 283 | 28 × 28 × 22 | 711 | 559.0 | 521 | 495 |
| 16 × 8 | 406.4 | 219.1 | 305 | 273 | 28 × 28 × 20 | 711 | 508.0 | 521 | 483 |
| 16 × 6 | 406.4 | 168.3 | 305 | 264 | |||||
| 28 × 28 × 18 | 711 | 457.0 | 521 | 470 | |||||
| 18 × 16 | 457.0 | 406.4 | 343 | 330 | 28 × 28 × 16 | 711 | 406.4 | 521 | 457 |
| 18 × 14 | 457.0 | 355.6 | 343 | 330 | 28 × 28 × 14 | 711 | 355.6 | 521 | 457 |
| 18 × 12 | 457.0 | 323.8 | 343 | 321 | 28 × 28 × 12 | 711 | 323.8 | 521 | 448 |
| 18 × 10 | 457.0 | 273.0 | 343 | 308 | |||||
| 18 × 8 | 457.0 | 219.1 | 343 | 298 | 30 × 30 × 28 | 762 | 711.0 | 559 | 546 |
| 30×30×26 | 762 | 660.0 | 559 | 546 | |||||
| 20 × 18 | 508.0 | 457.0 | 381 | 368 | 30×30×24 | 762 | 610.0 | 559 | 533 |
| 20 × 16 | 508.0 | 406.4 | 381 | 356 | 30×30×22 | 762 | 559.0 | 559 | 521 |
| 20 × 14 | 508.0 | 355.6 | 381 | 356 | 30×30×20 | 762 | 508.0 | 559 | 508 |
| 20 × 12 | 508.0 | 323.8 | 381 | 346 | |||||
| 20 × 10 | 508.0 | 273.0 | 381 | 333 | 30×30×18 | 762 | 457.0 | 559 | 495 |
| 20 × 8 | 508.0 | 219.1 | 381 | 324 | 30×30×16 | 762 | 406.4 | 559 | 483 |
| 30×30×14 | 762 | 355.6 | 559 | 483 | |||||
| 22 × 20 | 559.0 | 508.0 | 419 | 406 | 30×30×12 | 762 | 323.8 | 559 | 473 |
| 22 × 18 | 559.0 | 457.0 | 419 | 394 | 30×30×10 | 762 | 273.0 | 559 | 460 |
| 22 × 16 | 559.0 | 406.4 | 419 | 381 | |||||
| 22 × 14 | 559.0 | 355.6 | 419 | 381 | 32 x 32 x 30 | 813 | 762.0 | 597 | 584 |
| 22 × 12 | 559.0 | 323.8 | 419 | 371 | 32 × 32 × 28 | 813 | 711.0 | 597 | 572 |
| 22 × 10 | 559.0 | 273.0 | 419 | 359 | 32 × 32 × 26 | 813 | 660.0 | 597 | 572 |
| 32 × 32 × 24 | 813 | 610.0 | 597 | 559 | |||||
| 24 × 22 | 610.0 | 559.0 | 432 | 432 | |||||
| 24 × 20 | 610.0 | 508.0 | 432 | 432 | 32 × 32 × 22 | 813 | 559.0 | 597 | 546 |
| 24 × 18 | 610.0 | 457.0 | 432 | 419 | 32 × 32 × 20 | 813 | 508.0 | 597 | 533 |
| 32 × 32 × 18 | 813 | 457.0 | 597 | 521 | |||||
| 24 × 16 | 610.0 | 406.4 | 432 | 406 | 32 × 32 × 16 | 813 | 406.4 | 597 | 508 |
| 24 × 14 | 610.0 | 355.6 | 432 | 406 | 32 × 32 × 14 | 813 | 355.6 | 597 | 508 |
| 24 × 12 | 610.0 | 323.8 | 432 | 397 | |||||
| 24 × 10 | 610.0 | 273.0 | 432 | 384 | 34 × 34 × 32 | 864 | 813.0 | 635 | 622 |
| 34 x 34 x 30 | 864 | 762.0 | 635 | 610 | |||||
| 26 × 24 | 660.0 | 610.0 | 495 | 483 | 34 × 34 × 28 | 864 | 711.0 | 635 | 597 |
| 26 × 22 | 660.0 | 559.0 | 495 | 470 | 34 × 34 × 26 | 864 | 660.0 | 635 | 597 |
| 26 × 20 | 660.0 | 508.0 | 495 | 457 | |||||
| 34 × 34 × 24 | 864 | 610.0 | 635 | 584 | |||||
| 26 × 18 | 660.0 | 457.0 | 495 | 444 | 34 × 34 × 22 | 864 | 559.0 | 635 | 572 |
| 26 × 16 | 660.0 | 406.4 | 495 | 432 | 34 × 34 × 20 | 864 | 508.0 | 635 | 559 |
| 26 × 14 | 660.0 | 355.6 | 495 | 432 | 34 × 34 × 18 | 864 | 457.0 | 635 | 546 |
| 26 × 12 | 660.0 | 323.8 | 495 | 422 | 34 × 34 × 16 | 864 | 406.4 | 635 | 533 |
適用/使用
低気圧・中気圧流体管道,ボイラー,石油・天然ガス産業,掘削,化学産業
電気産業,造船,肥料設備とパイプライン,建築,石油化学,製薬など
材料の仕様
指定:A 234/A 234M ¥ 05 鋳造炭素鋼と合金鋼のパイプフィッティングのための標準仕様
中程度の温度と高温でのサービス
この仕様は,縫合なしおよび溶接された構造の鋳造炭素鋼および合金鋼のフィッティングをカバーします.
ASME B16の最新版によって9B1611MSS SP-79 と MSS SP-95. これらのフィッティングは,圧力パイプに使用されます.
適度に高温で使用するための圧力容器の製造.
MSS規格は,仕様書A960のS58の追加要件に従って提供しなければならない.
化学要求 (成分, %)
| グレード と 材料 | C について | ミニ | P | S | シリコン | クロム | モリブデン | ニッケル | 銅 |
| WPBB について,C について,D,E について,F について0.30 最大 | 0.29・106 | 0.05 | 0.058 | 0.10分 | 0.40 最大 | 0.15 最大 | 0.40 最大 | 0.40 最大 | |
| WPCC について,D,E について,F について0.35 最大 | 0.29・106 | 0.05 | 0.058 | 0.10分 | 0.40 最大 | 0.15 最大 | 0.40 最大 | 0.40 最大 | |
| WP1 | 0.28 最大 | 0.30・0.90 | 0.045 | 0.045 | 0.10・050 | . . . | 0.44・0.65 . . . . . | ||
| WP12 CL1 | 0.05 〇20 | 0.30・0.80 | 0.045 | 0.045 | 0.60 最大 | 0.80・125 | 0.44・0.65 . . . . . | ||
| WP12 CL2 | |||||||||
| WP11 CL1 | 0.05 〇15 | 0.30・0.60 | 0.03 | 0.03 | 0.50・100 | 1.00 ¥150 | 0.44・0.65 . . . . . | ||
| WP11 CL2 | 0.05 〇20 | 0.30・0.80 | 0.04 | 0.04 | 0.50・100 | 1.00 ¥150 | 0.44・0.65 . . . . . | ||
| WP11 CL3 | |||||||||
| WP22 CL1 | 0.05 〇15 | 0.30・0.60 | 0.04 | 0.04 | 0.50 最大 | 1.90260 | 0.87 ̇1.13 . . . . . | ||
| WP22 CL3 | |||||||||
| WP5 CL1 | 0.15 最大 | 0.30・0.60 | 0.04 | 0.03 | 0.50 最大 | 4.0 〇 60 | 0.44・0.65 . . . . . | ||
| WP5 CL3 | |||||||||
| WP9 CL1 | 0.15 最大 | 0.30・0.60 | 0.03 | 0.03 | 1.00 最大 | 8.0 ¥100 | 0.90・1.10 . . . . . | ||
| WP9 CL3 WPR | |||||||||
| 0.20 最大 | 0.40・106 | 0.045 | 0.05 | . . . | . . . | . . . | 1.60224 | 0.75・125 | |
| WP91 | 0.08 〇〇12 | 0.30・0.60 | 0.02 | 0.01 | 0.20・0.50 | 8.0995 | 0.85.105 | 0.40 最大 | . . . |
| WP911 | 0.09 〇〇13 | 0.30・0.60 | 0.02 | 0.01 | 0.10・050 | 8.5 ̇95 | 0.90・110 | 0.40 最大 |
. .
|
メカニカル性能要件
| WPC | WP11 CL1 | WP11 CL3 | |||||||
| グレードとマークの記号 | WPB | WP11 CL2 | WP1 | WP22 CL1 | WPR | WP22 CL3 | WP91 | WP911 | WP12 CL1 |
| WP12 CL2 | WP5 CL1 | WP5 CL3 | |||||||
| WP9 CL1 | WP9 CL3 | ||||||||
| 張力強度,範囲 ksi [MPa] | 60・85 | 70・95 | 55・80 | 60・85 | 63・88 | 75・100 | 85・110 | 90・120 | 60・85 |
| [415 円585] | [485 円655円] | [380 円550] | [415 円585] | [435.605] | [509 円] | [585,760円] | [620 円840円] | [415 円585] | |
| 収力強度,min, ksi [MPa] | 35 [240] | 40 [275] | 30 [205] | 30 [205] | 46 [315] | 45 [310] | 60 [415] | 64 [440] | 32 [220] |
|
(0.2%のオフセットまたは0.5%の延長・過負荷) |
|||||||||
生産プロセス
肘マーク プロセスと再装備
ELBOW 形づくりの加工
トー・フォーム プロセスと設備
減速器 形 プロセスと設備
砂を吹き飛ばすプロセスと設備
ビーベル加工
絵画店
パッケージ 送料
基準基準
ASME B16.9 バット・ウェルデッド・フィッティングの仕様
ASME B16.9 仕様は,工業建設管道に適用されるボット溶接フィッティングのために設計されています.
tee,クロス,キャップ,減速機など
標準の適用範囲
この規格には,NPS 1/2 から NPS 48 (DN15-DN1200) までの工場製の鍛造されたボット溶接管フィッティングの仕様が含まれています.
総寸法,許容値,試験方法およびマーク
特殊装置
特殊フィッティングは,購入者と製造者間で合意された特殊なサイズ,形状,許容量を指します.
製造されたフィッティング
周面または交差点の溶接で製造された横部および他のフィッティングは,パイプ製造とみなされる.
この基準を適用できない.
ASME B16.9の単位は,SI (メトリック) と米国慣用単位の両方で記載される.尺寸の指定はNPSである.
基準基準
各基準および仕様書の特定の版を個々の参照に記載することは,実践的ではないと考えられる.
参照された標準の以前の版に準拠し,他のすべての点で本規格に準拠した製品
遵守されたものとみなされます.
ASME B165: パイプフレンズとフレンズフィッティング: NPS 1 〜2 NPS 24 メトリック/インチ標準
ASME B1625: バットウェルディング用
ASME B31: 圧力管のコード
ASME B313プロセスパイプ
ASME B36.10M 溶接し,縫合のない鋳造鋼管
ASME B36.19M ステンレス鋼管
ASME ボイラーおよび圧力容器コード
ASTM A234/A234M-17 鋳造炭素鋼と合金鋼のパイプフィッティングの仕様
中程度の温度と高温でのサービス
ASTM A403/A403M-16,鋳造されたオーステニティックステンレス鋼管フィッティングの仕様
ASTM A420/A420M-16,製造された炭素鋼と合金鋼のパイプフィッティングの仕様
低温サービス
ASTM A815/A815M-14e1 鍛造されたフェリティック,フェリティック/アウステニティックおよびマルテンシティックステンレス鋼管フィッティングの仕様
ASTM A960/A960M-16a 鋳造鋼管フィッティングに関する共通要件の仕様
ASTM E29-13, 試験データにおける重要な数字を使用するための慣行, 仕様との適合を決定する
ASTM B361-16,ASTM B363-14,ASTM B366/B366M-17:他の金属 (アルミニウム,チタン,ニッケル,合金) について
FAQ/ お客様の質問と回答
Q:A105のバット・ウェルディング・フィッティングを依頼した:
A:最も一般的な炭素鋼のブートウェールドフィッティング材料はA234WPBです.A105フレンズに相当します.
しかし,A105やA106のバット溶接フィッティングは存在しません.A106 Gr.Bはパイプグレードです.
A234WPBフィッティングは,A106GR.Bパイプから作られています.
高圧フィッティングまたはフレンズ
Q: 客が要求する 標準化された ストップ溶接フィッティング:
A: これは誤りです.A105とA105Nでフロントが利用可能で,Nは標準化を表します.
A234WPBNは存在しない. 製造者は,彼らのバック溶接フィッティングを標準化
標準化された熱処理プロセスが行われました 特に肘やティースの 顧客が必要
標準化されたボット溶接フィッティングは,高出力で標準化された標準手順であるWPL6フィッティングを要求すべきである.
Q: 顧客はパイプスケジュールを言及するのを忘れました:
A: バットウェルドフィッティングはパイプサイズごとに販売されますが,パイプスケジュールがフィッティングのIDと一致するように指定する必要があります
パイプのIDです.スケジュールがない場合は,標準的な壁が要求されていると仮定します.
Q: 顧客は,溶接されたまたはシームレスなバック溶接フィッティングを言及するのを忘れています.
A: バット 溶接 フィッティングは,溶接とシームレスの両方の構成で利用できます.シームレス バット 溶接 炭素 鋼
ステンレス・スチール・フィッティングは,シームレス・パイプで作られ,一般的に高価です.シームレス・パイプ・フィッティングは,
溶接管フィッティングは,ERW溶接炭素鋼または
ステンレス鋼パイプは,サイズ1⁄2〜72"で入手可能で,シームレスフィッティングよりも安価です.
Q: 短径 (SR) や長径 (LR) とはどういう意味ですか?
A: あなたはしばしばSR45肘やLR45肘を聞くでしょう. 45または90は,buttweldフィッティングのための曲がりの角度を指します.
長半径の肘 (LR 90 Elbow または LR 45 Elbow) は,
6インチのLR90の曲線半径は, nominalパイプの1.5倍になります.
短半径の肘 (SR45またはSR90) は,フィッティングのサイズに等しいパイプの曲がりがあるので, 6 ′′ SR 45
曲線半径が6°の nominal pipe サイズである.
Q: 3Rまたは3D肘管フィッティングとは?
A: まず,3Rまたは3Dという用語は,同義語として使用されます. 3Rバック溶接肘は,
3Rの肘は3Dの肘に等しい.
DEYE PIPING COMPANY サービス
1テクニカルサポート
2原材料の品質管理
3生産期間中の検査
4表面,次元,PTテスト,RTテスト,超音波テストを含む最終テスト
5. テスト レポート 各出荷
4柔軟な配送条件 EXW FOB CIF CFR DDP DDU
5柔軟な支払い方式: LC. TT. DP
6パーソナライズされたパッケージにはロゴ,ケースのサイズが含まれます.
718ヶ月 品質保証期間
9誤りがある場合は空輸で無料で交換します
10. 24時間 あなたの質問へのフィードバック
推薦されたプロダクト
