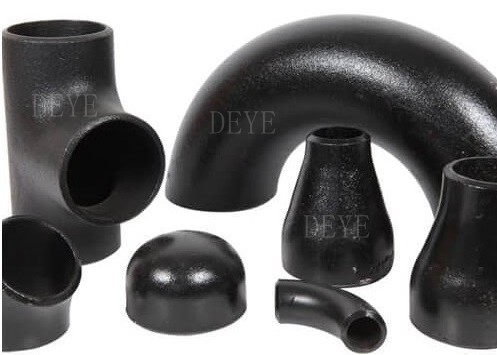

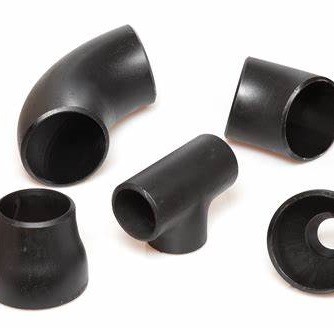

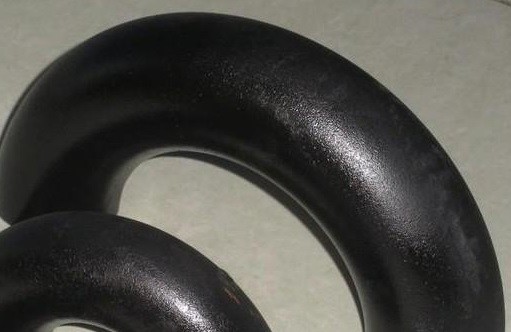

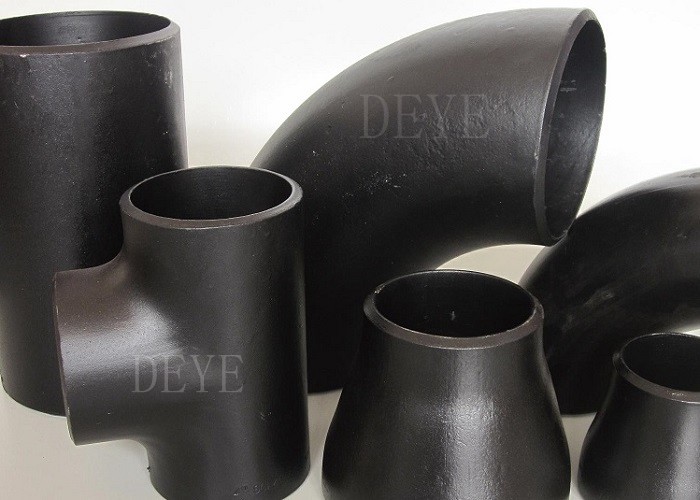

A234 WPB SCH40 SCH80 との軽度の炭素鋼管フィッティング

  • A234 WPB Mild Carbon Steel Pipe Fittings With SCH40 SCH80
  • A234 WPB Mild Carbon Steel Pipe Fittings With SCH40 SCH80
  • A234 WPB Mild Carbon Steel Pipe Fittings With SCH40 SCH80
  • A234 WPB Mild Carbon Steel Pipe Fittings With SCH40 SCH80
起源の場所 中国
ブランド名 DEYE
証明 ISO9001:2015 PED
モデル番号 PF-TEE-C10
Document Product Brochure PDF
最小注文数量 10個
価格 USD0.58-USD100 for seamless fittings
パッケージの詳細 層木の場合、パレット、カートン
受渡し時間 標準的な項目のための5-8日
支払条件 L/C,T/T,D/P

試供品およびクーポンのための私に連絡しなさい。

ワットサップ:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
スタンダード ASME ANSI DIN GOST MSS SP 44 材料 A234WPB,WP11,WP22,WPC,P9,P11,A420WPL6
厚さ SGP,STD,SCH20,SCH30,SCH40,SCH60,SCH80,SCH160,XS,XXS サイズ 1/2」- 72"
種類 肘,ティス,減量器,キャップ,ストップエンド,キャップ 接続 バット 溶接 BW バット 溶接
表面 ブラックペイント 消えるペイント 防腐油 砂砂
ハイライト

軽度の炭素鋼管フィッティング

,

sch40炭素鋼の管付属品

,

A234 炭素管のフィッティング
メッセージ
製品の説明

A234 WPB SCH40 SCH80 との軽度の炭素鋼管フィッティング

Butt welded Pipefittingsは,工業建設管道に適用されるASME B16.9仕様に従って設計されています.

肘,ティ,クロス,キャップ,減速器,ストブエンドなどを含む.縫い目のないボットウェルド管フィッティングは,

熱冷圧,成形,加工によるシームレスパイプとチューブ.シーム溶接されたブットウェールドフィッティングが製造されます.

熱巻き鉄鋼管から作られる.大型のバックスウェードフィッティングは,熱巻きプレートから作られ,半殻またはセグメントに形成され,シームに溶接されます.100% 放射線検査を行う必要があります.

製品情報/製品説明/基本情報/仕様

生産基準

ASME B169 工場製 の 鍛造 装具 バット ウェルディング
ASME B1625 バット ウェルディング 終了
ASME B1628 鋳造鋼短半径肘とバックウェルディング回帰
MSS SP-43 低圧,耐腐蝕用用用用用品のための鋳造および製造されたバック・ウェルディングフィッティング
ASTM A403 ASME SA403 鋳造されたオステニティック不?? 鋼管材の標準仕様

詳細な仕様表

製品名 ANSI B16.9 バット・ウェルディング 炭素鋼パイプ 配列 縫い目のないタイプまたは溶接されたタイプ
種類 LR 90度肘,SR 90度肘,45度 LR肘,22.5LR肘,80度 リターン,ベンド,縮小肘,ストレートティー,Equal Tee,Con.長い,短い膝関節のストップ先
サイズ 1/2"-72"無縫肘 (1/2" ′′24′′),ERW/溶接/製造肘 (1/2′′ ′′72′′)
壁の厚さ SCH10,SCH20,SCH30,STD,SCH40,SCH60,XS,SCH80,SCH100,SCH120,SCH140,SCH160,XXS,DIN,SGP JIS 厚さ
マット・スタンダード ASTMA234,ASTM A420,ASTM A312,ANSI B16.9/B16.28/B1625ASME B169,
JIS B2311-1997/2312,JIS B2311/B2312,DIN 2605-1/2617/2615
GB 12459-99,EN標準など
材料のグレード 炭素鋼:A234WPB,WP5,WP6,WP9,WP11,WP12,WP22,A420WPL6,WPL8,WP91
12CrMo, 15Cr5Mo, 1Cr5Mo, 12Cr1MoV, WPHY 42, WPHY 46, WPHY 52, WPHY 60, WPHY 65 & WPHY 70
ST37号0ST358ST372ST35.4/8,ST42,ST45,ST52,ST524
STP G38,STP G42,STPT42,STB42,STS42,STPT49,STS49
ステンレススチール304,304L,304H. 316,316L,316H,321,347,347H,デュプレックスSS 2507,DSS2205,UNS31803 UNS32750 1.4301,1.43061 について44011 について44351 について44061 について44041 について44621 について44101 について4501
表面 黒い塗料,漆,防腐油,熱でガルバン化,冷でガルバン化,3PEなど
輸送パッケージ プラスチックフィルム,木製ケース,木製パレット,または顧客の要求に応じて

技術/技術データシート

パイプフィッティングの厚さリスト ANSI B169

単位:mm

NPS 外側ダイメーター 異なる厚さ +12.5%の許容度
シュ20 シュ30 性感染症 シェ40 シュ60 XS シュ80 シュル20 Sch160 XXS
1/8 10. 3 ほら ほら 1. 73 1. 73 ほら 2. 41 2. 41 ほら ほら ほら
4/4 13. 7 ほら ほら 2. 24 2. 24 ほら 3. 02 3. 02 ほら ほら ほら
3/8 17. 1 ほら ほら 2. 31 2. 31 ほら 320歳 320歳 ほら ほら ほら
1/2 21. 3 ほら ほら 2. 77 2. 77 ほら 3. 73 3. 73 ほら 4. 78 7. 47
3/4 26. 7 ほら ほら 2. 87 2. 87 ほら 3. 91 3. 91 ほら 5. 56 7. 82
1 33.4 ほら ほら 3.38 3.38 ほら 4. 55 4. 55 ほら 6. 35 9. 09
1 1/4 42. 2 ほら ほら 3. 56 3. 56 ほら 4. 85 4. 85 ほら 6. 35 9. 70
1 1/2 48. 3 ほら ほら 3. 68 3. 68 ほら 5. 08 5. 08 ほら 7. 14 1015
2 60. 3 ほら ほら 3. 91 3. 91 ほら 5. 54 5. 54 ほら 8. 74 11. 07
2 1/2 73. 0 ほら ほら 5. 16 5. 16 ほら 7. 01 7.01 ほら 9. 53 14. 02
3 88. 9 ほら ほら 5. 49 5. 49 ほら 7. 62 7. 62 ほら 11. 13 15. 24
3 1/2 101. 6 ほら ほら 5. 74 5. 74 ほら 8. 08 8. 08 ほら ほら ほら
4 114. 3 ほら ほら 6.02 6. 02 ほら 8. 56 8. 56 11. 13 13. 49 17. 12
5 141. 3 ほら ほら 6. 55 6. 55 ほら 9. 53 9. 53 12. 70 15. 88 19. 05
6 168. 3 ほら ほら 711 711 ほら 10. 97 10. 97 14. 27 18. 26 21.95
8 219. 1 6. 35 7. 04 818歳 818歳 10. 31 12. 70 12. 70 18. 26 23. 01 22.23
10 273. 1 6. 35 7. 80 9. 27 9.27 12. 70 12. 70 15. 09 21. 44 28. 58 25. 40
12 323.9 6. 35 8.38 9. 53 10. 31 14. 27 12. 70 17. 48 25. 40 33. 32 25. 40
14 355. 6 7. 92 9. 53 9. 53 11. 13 15. 09 12. 70 19. 05 27. 79 35. 71 ほら
16 406. 4 7. 92 9. 53 9. 53 12. 70 16. 66 12. 70 21. 44 30. 96 40. 49 ほら
18 457. 2 7. 92 11. 13 9. 53 14. 27 19. 05 12. 70 23. 83 34. 96 45. 24 ほら
20 508. 0 9. 53 12. 70 9. 53 15. 09 20. 62 12. 70 26. 19 3810 50. 01 ほら
22 558. 8 9. 53 12. 70 9. 53 ほら 22. 23 12. 70 28. 58 41. 28 53. 98 ほら
24 609. 6 9. 53 14. 27 9. 53 17. 48 24. 61 12. 70 30. 96 46. 02 59. 54 ほら
26 660.4 12. 70 ほら 9. 53 ほら ほら 12. 70 ほら ほら ほら ほら
28 711.2 12. 70 15. 88 9. 53 ほら ほら 12. 70 ほら ほら ほら ほら
30 762. 0 12. 70 15. 88 9. 53 ほら ほら 12. 70 ほら ほら ほら ほら
32 812. 8 12. 70 15. 88 9. 53 17. 48 ほら 12. 70 ほら ほら ほら ほら
34 863. 6 12. 70 15. 88 9. 53 17. 48 ほら 12. 70 ほら ほら ほら ほら
36 914. 4 12. 70 15. 88 9. 53 17. 48 ほら 12. 70 ほら ほら ほら ほら
38 965.2 ほら ほら 9. 53 ほら ほら 12. 70 ほら ほら ほら ほら
40 1016. 0 ほら ほら 9. 53 ほら ほら 12. 70 ほら ほら ほら ほら
42 1066. 8 ほら ほら 9. 53 ほら ほら 12. 70 ほら ほら ほら ほら
44 1117. 6 ほら ほら 9. 53 ほら ほら 12. 70 ほら ほら ほら ほら
46 1168.4 ほら ほら 9. 53 ほら ほら 12. 70 ほら ほら ほら ほら
48 1219. 2 ほら ほら 9. 53 ほら ほら 12. 70 ほら ほら ほら ほら

サイズリスト

表 1 長半径肘の寸法

A234 WPB SCH40 SCH80 との軽度の炭素鋼管フィッティング 0

一般的な注: すべての寸法がミリメートルで示されています.

通常のパイプサイズ (NPS) ベベルの外径 90度肘,A 45度 肘,B
1/2 21.3 38 16
3/4 26.7 38 19
1 33.4 38 22
1 1/4 42.2 48 25
1 1/2 48.3 57 29
2 60.3 76 35
2 1/2 73.0 95 44
3 88.9 114 51
3 1/2 101.6 133 57
4 114.3 152 64
5 141.3 190 79
6 168.3 229 95
8 219.1 305 127
10 273.0 381 159
12 323.8 457 190
14 355.6 533 222
16 406.4 610 254
18 457.0 686 286
20 508.0 762 318
22 559.0 838 343
24 610.0 914 381
26 660.0 991 406
28 711.0 1 067 438
30 762.0 1 143 470
32 813.0 1 219 502
34 864.0 1 295 533
36 914.0 1 372 565
38 965.0 1 448 600
40 1016 やってくれ0 1 524 632
42 1067 やってる0 1 600 660
44 118. オーケストラ0 1 676 695
46 1 168 だった0 1 753 年間 727
48 1219歳0 1 829 759

表 2 長半径縮小肘の寸法

A234 WPB SCH40 SCH80 との軽度の炭素鋼管フィッティング 1

nominal pipe size (NPS) (名目パイプサイズ) ベベルの外径 中から端まで A nominal pipe size (NPS) (名目パイプサイズ) ベベルの外径 中から端まで A
大端 小さい終わり 大端 小さい終わり
2x1-1/2インチ 60.3 48.3 76 10 × 8 273.0 219.1 381
2 x 1-1/4 インチ 60.3 42.2 76 10 × 6 273.0 168.3 381
2 x 1" 60.3 33.4 76 10 × 5 273.0 141.3 381
2/2 x 2" 73.0 60.3 95 12 × 10 323.8 273.0 457
2/2X 1-1/2インチ 73.0 48.3 95 12 × 8 323.8 219.1 457
2 1/2 x 1-1/4 インチ 73.0 42.2 95 12 × 6 323.8 168.3 457
3 x 2 1/2 インチ 88.9 73.0 114 14 × 12 355.6 323.8 533
3x2" 88.9 60.3 114 14 × 10 355.6 273.0 533
3 x 1-1/2インチ 88.9 48.3 114 14 × 8 355.6 219.1 533
3-1/2x 3 " 101.6 88.9 133 16 × 14 406.4 355.6 610
3 1/2 x 2 1/2 インチ 101.6 73.0 133 16 × 12 406.4 323.8 610
3-1/2 × 2" 101.6 60.3 133 16 × 10 406.4 273.0 610
4 x 3 1/2 インチ 114.3 101.6 152 18 × 16 457.0 406.4 686
4x3" 114.3 88.9 152 18 × 14 457.0 355.6 686
4 x 2 1/2 インチ 114.3 73.0 152 18 × 12 457.0 323.8 686
4×2" 114.3 60.3 152 18 × 10 457.0 273.0 686
5x4" 141.3 114.3 190 20 × 18 508.0 457.0 762
5 x 3 1/2 インチ 141.3 101.6 190 20 × 16 508.0 406.4 762
5×3" 141.3 88.9 190 20 × 14 508.0 355.6 762
5 x 2 1/2 インチ 141.3 73.0 190 20 × 12 508.0 323.8 762
　 　 　 　 20 × 10 508.0 273.0 762
6x5インチ 168.3 141.3 229 　 　 　 　
6×4" 168.3 114.3 229 24 × 22 610.0 559.0 914
6 x 3 1/2 インチ 168.3 101.6 229 24 × 20 610.0 508.0 914
6x3" 168.3 88.9 229 24 × 18 610.0 457.0 914
　 　 　 　 24 × 16 610.0 406.4 914
8×6インチ 219.1 168.3 305 24 × 14 610.0 355.6 914
8×5インチ 219.1 141.3 305 24 × 12 610.0 323.8 914
8×4" 219.1 114.3 305 ■■■■ ■■■■ •. • ・. ・

表 3 長半径の寸法 表 4 短半径の肘の寸法

A234 WPB SCH40 SCH80 との軽度の炭素鋼管フィッティング 2 A234 WPB SCH40 SCH80 との軽度の炭素鋼管フィッティング 3

名目パイプサイズ NPS ベベルの外径 センターからセンターへ バック・トゥ・フェイス 名目パイプサイズ ベベルの外径 中から端まで
K (NPS) A について
1/2 21.3 76 48 　 　 　
3/4 26.7 76 51 　 　 　
1 33.4 76 56 1 33.4 25
1 1/4 42.2 95 70 1 1/4 42.2 32
1 1/2 48.3 114 83 1 1/2 48.3 38
2 60.3 152 106 2 60.3 51
2 1/2 73.0 190 132 2 1/2 73.0 64
3 88.9 229 159 3 88.9 76
3 1/2 101.6 267 184 3 1/2 101.6 89
4 114.3 305 210 4 114.3 102
5 141.3 381 262 5 141.3 127
6 168.3 457 313 6 168.3 152
8 219.1 610 414 8 219.1 203
10 273.0 762 518 10 273.0 254
12 323.8 914 619 12 323.8 305
14 355.6 1 067 711 14 355.6 356
16 406.4 1 219 813 16 406.4 406
18 457.0 1 372 914 18 457.0 457
20 508.0 1 524 1 016 20 508.0 508
22 559.0 1 676 1 118 22 559.0 559
24 610.0 1 829 1 219 24 610.0 610

表 5 短半径180度の次元 表 6 3D肘の次元 A234 WPB SCH40 SCH80 との軽度の炭素鋼管フィッティング 4 A234 WPB SCH40 SCH80 との軽度の炭素鋼管フィッティング 5

名目パイプサイズ 外径 センターからセンターへ バック・トゥ・フェイス パイプサイズ 外径 90度の肘 45度 肘
(NPS) 　 0 K (NPS) ベベルで A について B について
1 33.4 51 41 3/4 26.7 57 24
1〜4インチ 42.2 64 52 1 33.4 76 31
"1/2" 48.3 76 62 1 1/4 42.2 95 39
2 60.3 102 81 1 1/2 48.3 114 47
2 1/2 インチ 73.0 127 100 2 60.3 152 63
3 88.9 152 121 2 1/2 73.0 190 79
3 1/2 インチ 101.6 178 140 3 88.9 229 95
4 114.3 203 159 3 1/2 101.6 267 111
5 141.3 254 197 4 114.3 305 127
6 168.3 305 237 5 141.3 381 157
8 219.1 406 313 6 168.3 457 189
10 273.0 508 391 8 219.1 610 252
12 323.8 610 467 10 273.0 762 316
14 355.6 711 533 12 323.8 914 378
16 406.4 813 610 14 355.6 1 067 441
18 457.0 914 686 16 406.4 1 219 505
20 508.0 1 016 762 18 457.0 1 372 568
22 559.0 1 118 838 20 508.0 1 524 632
24 610.0 1 219 914 22 559.0 1 676 694
一般的な注記:すべての寸法がミリメートルで示されています. 24 610.0 1 829 757
26 660.0 1 981年 821
28 7時0 2 134 883
30 762.0 2 286 964
32 813.0 2 438 について 1010
34 864.0 2 591 1 073
36 914.0 2 743 1 135
38 965.0 2 896 1 200
40 1016 やってくれ0 3 048 1 264
42 1067 やってる0 3200 ドル 1 326
44 118. オーケストラ0 3 353 1 389
46 1 168 だった0 3 505 1 453
48 1219歳0 3 658 1 516

ストレート・ティとクロスの寸法

A234 WPB SCH40 SCH80 との軽度の炭素鋼管フィッティング 6

nominal pipe size (NPS) (名目パイプサイズ) ベベルの外径 中から端まで
走って 出口,M [注釈 (1) と (2) ]
72 21.3 25 25
% 26.7 29 29
1 33.4 38 38
174 42.2 48 48
i72 48.3 57 57
2 60.3 64 64
272 73.0 76 76
3 88.9 86 86
372 101.6 95 95
4 114.3 105 105
5 141.3 124 124
6 168.3 143 143
8 219.1 178 178
10 273.0 216 216
12 323.8 254 254
14 355.6 279 279
16 406.4 305 305
18 457.0 343 343
20 508.0 381 381
22 559.0 419 419
24 610.0 432 432
26 660.0 495 495
28 711.0 521 521
30 762.0 559 559
32 813.0 597 597
34 864.0 635 635
36 914.0 673 673
38 965.0 711 711
40 1016 やってくれ0 749 749
42 1067 やってる0 762 711
44 118. オーケストラ0 813 762
46 1 168 だった0 851 800
48 1219歳0 889 838

アウトレット・ティを削減し アウトレット・クロスを削減する次元

A234 WPB SCH40 SCH80 との軽度の炭素鋼管フィッティング 7

nominal pipe size (NPS) (名目パイプサイズ) ベベルの外径 中から端まで nominal pipe size (NPS) (名目パイプサイズ) ベベルの外径 中から端まで
走って 出口,M [注1) ] 走って 出口,M [注1) ]
走って 出口 走って 出口
1/2×1/2×3/8 21.3 17.3 25 25 4 × 4 × 3 1/2 114.3 101.6 105 102
1/2 x1/2 x1/4 21.3 13.7 25 25 4x4x3 114.3 88.9 105 98
3/4 × 3/4 × 1/2 26.7 21.3 29 29 4 × 4 × 2-1/2 114.3 73.0 105 95
3/4 × 3/4 × 3/8 26.7 17.3 29 29 4x4x2 114.3 60.3 105 89
1 × 1 × 3/4 33.4 26.7 38 38 4 × 4 × 1-1/2 114.3 48.3 105 86
1 × 1 × 1/2 33.4 21.3 38 38 　 　 　 　 　
　 　 　 　 　 5X5X4 141.3 114.3 124 117
1 - 4 × 1 - 4 × 1 42.2 33.4 48 48 5 × 5 × 3 1/2 141.3 101.6 124 114
1 - 1 / 4 × 1 - 1 / 4 × 3 / 4 42.2 26.7 48 48 5X5X3 141.3 88.9 124 111
1 - 1/4 × 1 - 1 - 4 × 1/2 42.2 21.3 48 48 5 × 5 × 2-1/2 141.3 73.0 124 108
　 　 　 　 　 5X5X2 141.3 60.3 124 105
1/2 x1-1/2 x 1-1/4 48.3 42.2 57 57 6X6X5 168.3 141.3 143 137
1 1/2 x 1-1/2 x 1 48.3 33.4 57 57 6x6x4 168.3 114.3 143 130
1 1/2 x1-1/2 x3/4 48.3 26.7 57 57 6 × 6 × 3 1/2 168.3 101.6 143 127
1/2 x 1/2 x 1/2 48.3 21.3 57 57 6x6x3 168.3 88.9 143 124
　 　 　 　 　 6 × 6 × 2-1/2 168.3 73.0 143 121
2 × 2 × 1-1/2 60.3 48.3 64 60 　 　 　 　 　
2 × 2 × 1-1/4 60.3 42.2 64 57 8x8x6 219.1 168.3 178 168
2 × 2 × 1 60.3 33.4 64 51 8x8x5 219.1 141.3 178 162
2 × 2 × 3/4 60.3 26.7 64 44 8X8X4 219.1 114.3 178 156
　 　 　 　 　 8 × 8 × 3 1/2 219.1 101.6 178 152
2/2 × 2/2 × 2 73.0 60.3 76 70 　 　 　 　 　
2/2 × 2/2 × 1-1/2 73.0 48.3 76 67 10 × 10 × 8 273.0 219.1 216 203
2/2 × 2/2 × 1-1/4 73.0 42.2 76 64 10 × 10 × 6 273.0 168.3 216 194
2/2 × 2/2 × 1 73.0 33.4 76 57 10 × 10 × 5 273.0 141.3 216 191
　 　 　 　 　 10 × 10 × 4 273.0 114.3 216 184
3 × 3 × 2-1/2 88.9 73.0 86 83 12 × 12 × 10 323.8 273.0 254 241
3x3x2 88.9 60.3 86 76 12 × 12 × 8 323.8 219.1 254 229
3 x 3 x 1-1/2 88.9 48.3 86 73 12 × 12 × 6 323.8 168.3 254 219
3 × 3 × 1-1/4 88.9 42.2 86 70 12 × 12 × 5 323.8 141.3 254 216
3-1/2 × 3-1/2 × 3 は 101.6 88.9 95 92 14 × 14 × 12 355.6 323.8 279 270
3-1/2 × 3-1/2 × 2-1/2 101.6 73.0 95 89 14 × 14 × 10 355.6 273.0 279 257
3-1/2 × 3-1/2 × 2 101.6 60.3 95 83 14 × 14 × 8 355.6 219.1 279 248
3-1/2 × 3-1/2 × 1-1/2 101.6 48.3 95 79 14 × 14 × 6 355.6 168.3 279 238

サイズ (NPS) ベベルの外径 中から端まで nominal pipe size (NPS) (名目パイプサイズ) ベベルの外径 中から端まで
走って 出口 走って 出口,M [注1) ] 走って 出口 走って 出口,M [注1) ]
16 × 14 406.4 355.6 305 305 28 × 28 × 26 711 660.0 521 521
16 × 12 406.4 323.8 305 295 28 × 28 × 24 711 610.0 521 508
16 × 10 406.4 273.0 305 283 28 × 28 × 22 711 559.0 521 495
16 × 8 406.4 219.1 305 273 28 × 28 × 20 711 508.0 521 483
16 × 6 406.4 168.3 305 264 　 　 　 　 　
　 　 　 　 　 28 × 28 × 18 711 457.0 521 470
18 × 16 457.0 406.4 343 330 28 × 28 × 16 711 406.4 521 457
18 × 14 457.0 355.6 343 330 28 × 28 × 14 711 355.6 521 457
18 × 12 457.0 323.8 343 321 28 × 28 × 12 711 323.8 521 448
18 × 10 457.0 273.0 343 308 　 　 　 　 　
18 × 8 457.0 219.1 343 298 30 × 30 × 28 762 711.0 559 546
　 　 　 　 　 30×30×26 762 660.0 559 546
20 × 18 508.0 457.0 381 368 30×30×24 762 610.0 559 533
20 × 16 508.0 406.4 381 356 30×30×22 762 559.0 559 521
20 × 14 508.0 355.6 381 356 30×30×20 762 508.0 559 508
20 × 12 508.0 323.8 381 346 　 　 　 　 　
20 × 10 508.0 273.0 381 333 30×30×18 762 457.0 559 495
20 × 8 508.0 219.1 381 324 30×30×16 762 406.4 559 483
　 　 　 　 　 30×30×14 762 355.6 559 483
22 × 20 559.0 508.0 419 406 30×30×12 762 323.8 559 473
22 × 18 559.0 457.0 419 394 30×30×10 762 273.0 559 460
22 × 16 559.0 406.4 419 381 　 　 　 　 　
22 × 14 559.0 355.6 419 381 32 x 32 x 30 813 762.0 597 584
22 × 12 559.0 323.8 419 371 32 × 32 × 28 813 711.0 597 572
22 × 10 559.0 273.0 419 359 32 × 32 × 26 813 660.0 597 572
　 　 　 　 　 32 × 32 × 24 813 610.0 597 559
24 × 22 610.0 559.0 432 432 　 　 　 　 　
24 × 20 610.0 508.0 432 432 32 × 32 × 22 813 559.0 597 546
24 × 18 610.0 457.0 432 419 32 × 32 × 20 813 508.0 597 533
　 　 　 　 　 32 × 32 × 18 813 457.0 597 521
24 × 16 610.0 406.4 432 406 32 × 32 × 16 813 406.4 597 508
24 × 14 610.0 355.6 432 406 32 × 32 × 14 813 355.6 597 508
24 × 12 610.0 323.8 432 397 　 　 　 　 　
24 × 10 610.0 273.0 432 384 34 × 34 × 32 864 813.0 635 622
　 　 　 　 　 34 x 34 x 30 864 762.0 635 610
26 × 24 660.0 610.0 495 483 34 × 34 × 28 864 711.0 635 597
26 × 22 660.0 559.0 495 470 34 × 34 × 26 864 660.0 635 597
26 × 20 660.0 508.0 495 457 　 　 　 　 　
　 　 　 　 　 34 × 34 × 24 864 610.0 635 584
26 × 18 660.0 457.0 495 444 34 × 34 × 22 864 559.0 635 572
26 × 16 660.0 406.4 495 432 34 × 34 × 20 864 508.0 635 559
26 × 14 660.0 355.6 495 432 34 × 34 × 18 864 457.0 635 546
26 × 12 660.0 323.8 495 422 34 × 34 × 16 864 406.4 635 533

適用/使用

低気圧・中気圧流体管道,ボイラー,石油・天然ガス産業,掘削,化学産業

電気産業,造船,肥料設備とパイプライン,建築,石油化学,製薬など

材料の仕様

指定:A 234/A 234M ¥ 05 鋳造炭素鋼と合金鋼のパイプフィッティングのための標準仕様
中程度の温度と高温でのサービス

この仕様は,縫合なしおよび溶接された構造の鋳造炭素鋼および合金鋼のフィッティングをカバーします.
ASME B16の最新版によって9B1611MSS SP-79 と MSS SP-95. これらのフィッティングは,圧力パイプに使用されます.
適度に高温で使用するための圧力容器の製造.
MSS規格は,仕様書A960のS58の追加要件に従って提供しなければならない.

化学要求 (成分, %)

グレード と 材料 C について ミニ P S シリコン クロム モリブデン ニッケル 銅
WPBB について,C について,D,E について,F について0.30 最大 0.29・106 0.05 0.058 0.10分 0.40 最大 0.15 最大 0.40 最大 0.40 最大
WPCC について,D,E について,F について0.35 最大 0.29・106 0.05 0.058 0.10分 0.40 最大 0.15 最大 0.40 最大 0.40 最大
WP1 0.28 最大 0.30・0.90 0.045 0.045 0.10・050 . . . 0.44・0.65 . . . . .
WP12 CL1 0.05 〇20 0.30・0.80 0.045 0.045 0.60 最大 0.80・125 0.44・0.65 . . . . .
WP12 CL2 　 　 　 　 　 　 　
WP11 CL1 0.05 〇15 0.30・0.60 0.03 0.03 0.50・100 1.00 ¥150 0.44・0.65 . . . . .
WP11 CL2 0.05 〇20 0.30・0.80 0.04 0.04 0.50・100 1.00 ¥150 0.44・0.65 . . . . .
WP11 CL3 　 　 　 　 　 　 　
WP22 CL1 0.05 〇15 0.30・0.60 0.04 0.04 0.50 最大 1.90260 0.87 ̇1.13 . . . . .
WP22 CL3 　 　 　 　 　 　 　
WP5 CL1 0.15 最大 0.30・0.60 0.04 0.03 0.50 最大 4.0 〇 60 0.44・0.65 . . . . .
WP5 CL3 　 　 　 　 　 　 　
WP9 CL1 0.15 最大 0.30・0.60 0.03 0.03 1.00 最大 8.0 ¥100 0.90・1.10 . . . . .
WP9 CL3 WPR 　 　 　 　 　 　 　 　 　
0.20 最大 0.40・106 0.045 0.05 . . . . . . . . . 1.60224 0.75・125
WP91 0.08 〇〇12 0.30・0.60 0.02 0.01 0.20・0.50 8.0995 0.85.105 0.40 最大 . . .
WP911 0.09 〇〇13 0.30・0.60 0.02 0.01 0.10・050 8.5 ̇95 0.90・110 0.40 最大

. .

メカニカル性能要件

　 WPC 　 WP11 CL1 　 WP11 CL3 　
グレードとマークの記号 WPB WP11 CL2 WP1 WP22 CL1 WPR WP22 CL3 WP91 WP911 WP12 CL1
WP12 CL2 WP5 CL1 WP5 CL3
　 　 　 　 WP9 CL1 　 WP9 CL3 　 　 　
張力強度,範囲 ksi [MPa] 60・85 70・95 55・80 60・85 63・88 75・100 85・110 90・120 60・85
　 [415 円585] [485 円655円] [380 円550] [415 円585] [435.605] [509 円] [585,760円] [620 円840円] [415 円585]
収力強度,min, ksi [MPa] 35 [240] 40 [275] 30 [205] 30 [205] 46 [315] 45 [310] 60 [415] 64 [440] 32 [220]

(0.2%のオフセットまたは0.5%の延長・過負荷)

 　 　 　 　 　 　

生産プロセス

肘マーク プロセスと再装備

A234 WPB SCH40 SCH80 との軽度の炭素鋼管フィッティング 8

ELBOW 形づくりの加工

A234 WPB SCH40 SCH80 との軽度の炭素鋼管フィッティング 9

トー・フォーム プロセスと設備

A234 WPB SCH40 SCH80 との軽度の炭素鋼管フィッティング 10

減速器 形 プロセスと設備

A234 WPB SCH40 SCH80 との軽度の炭素鋼管フィッティング 11

砂を吹き飛ばすプロセスと設備

A234 WPB SCH40 SCH80 との軽度の炭素鋼管フィッティング 12

ビーベル加工

A234 WPB SCH40 SCH80 との軽度の炭素鋼管フィッティング 13A234 WPB SCH40 SCH80 との軽度の炭素鋼管フィッティング 14

絵画店

A234 WPB SCH40 SCH80 との軽度の炭素鋼管フィッティング 15

パッケージ 送料

A234 WPB SCH40 SCH80 との軽度の炭素鋼管フィッティング 16

基準基準

ASME B16.9 バット・ウェルデッド・フィッティングの仕様

ASME B16.9 仕様は,工業建設管道に適用されるボット溶接フィッティングのために設計されています.

tee,クロス,キャップ,減速機など

標準の適用範囲

この規格には,NPS 1/2 から NPS 48 (DN15-DN1200) までの工場製の鍛造されたボット溶接管フィッティングの仕様が含まれています.

総寸法,許容値,試験方法およびマーク

特殊装置

特殊フィッティングは,購入者と製造者間で合意された特殊なサイズ,形状,許容量を指します.

製造されたフィッティング

周面または交差点の溶接で製造された横部および他のフィッティングは,パイプ製造とみなされる.

この基準を適用できない.

ASME B16.9の単位は,SI (メトリック) と米国慣用単位の両方で記載される.尺寸の指定はNPSである.

基準基準

各基準および仕様書の特定の版を個々の参照に記載することは,実践的ではないと考えられる.

参照された標準の以前の版に準拠し,他のすべての点で本規格に準拠した製品

遵守されたものとみなされます.

ASME B165: パイプフレンズとフレンズフィッティング: NPS 1 〜2 NPS 24 メトリック/インチ標準

ASME B1625: バットウェルディング用

ASME B31: 圧力管のコード

ASME B313プロセスパイプ

ASME B36.10M 溶接し,縫合のない鋳造鋼管

ASME B36.19M ステンレス鋼管

ASME ボイラーおよび圧力容器コード

ASTM A234/A234M-17 鋳造炭素鋼と合金鋼のパイプフィッティングの仕様

中程度の温度と高温でのサービス

ASTM A403/A403M-16,鋳造されたオーステニティックステンレス鋼管フィッティングの仕様

ASTM A420/A420M-16,製造された炭素鋼と合金鋼のパイプフィッティングの仕様

低温サービス

ASTM A815/A815M-14e1 鍛造されたフェリティック,フェリティック/アウステニティックおよびマルテンシティックステンレス鋼管フィッティングの仕様

ASTM A960/A960M-16a 鋳造鋼管フィッティングに関する共通要件の仕様

ASTM E29-13, 試験データにおける重要な数字を使用するための慣行, 仕様との適合を決定する

ASTM B361-16,ASTM B363-14,ASTM B366/B366M-17:他の金属 (アルミニウム,チタン,ニッケル,合金) について

FAQ/ お客様の質問と回答

Q:A105のバット・ウェルディング・フィッティングを依頼した:

A:最も一般的な炭素鋼のブートウェールドフィッティング材料はA234WPBです.A105フレンズに相当します.

しかし,A105やA106のバット溶接フィッティングは存在しません.A106 Gr.Bはパイプグレードです.

A234WPBフィッティングは,A106GR.Bパイプから作られています.

高圧フィッティングまたはフレンズ

Q: 客が要求する 標準化された ストップ溶接フィッティング:

A: これは誤りです.A105とA105Nでフロントが利用可能で,Nは標準化を表します.

A234WPBNは存在しない. 製造者は,彼らのバック溶接フィッティングを標準化

標準化された熱処理プロセスが行われました 特に肘やティースの 顧客が必要

標準化されたボット溶接フィッティングは,高出力で標準化された標準手順であるWPL6フィッティングを要求すべきである.

Q: 顧客はパイプスケジュールを言及するのを忘れました:

A: バットウェルドフィッティングはパイプサイズごとに販売されますが,パイプスケジュールがフィッティングのIDと一致するように指定する必要があります

パイプのIDです.スケジュールがない場合は,標準的な壁が要求されていると仮定します.

Q: 顧客は,溶接されたまたはシームレスなバック溶接フィッティングを言及するのを忘れています.

A: バット 溶接 フィッティングは,溶接とシームレスの両方の構成で利用できます.シームレス バット 溶接 炭素 鋼

ステンレス・スチール・フィッティングは,シームレス・パイプで作られ,一般的に高価です.シームレス・パイプ・フィッティングは,

溶接管フィッティングは,ERW溶接炭素鋼または

ステンレス鋼パイプは,サイズ1⁄2〜72"で入手可能で,シームレスフィッティングよりも安価です.

Q: 短径 (SR) や長径 (LR) とはどういう意味ですか?

A: あなたはしばしばSR45肘やLR45肘を聞くでしょう. 45または90は,buttweldフィッティングのための曲がりの角度を指します.

長半径の肘 (LR 90 Elbow または LR 45 Elbow) は,

6インチのLR90の曲線半径は, nominalパイプの1.5倍になります.

短半径の肘 (SR45またはSR90) は,フィッティングのサイズに等しいパイプの曲がりがあるので, 6 ′′ SR 45

曲線半径が6°の nominal pipe サイズである.

Q: 3Rまたは3D肘管フィッティングとは?

A: まず,3Rまたは3Dという用語は,同義語として使用されます. 3Rバック溶接肘は,

3Rの肘は3Dの肘に等しい.

DEYE PIPING COMPANY サービス

1テクニカルサポート

2原材料の品質管理

3生産期間中の検査

4表面,次元,PTテスト,RTテスト,超音波テストを含む最終テスト

5. テスト レポート 各出荷

4柔軟な配送条件 EXW FOB CIF CFR DDP DDU

5柔軟な支払い方式: LC. TT. DP

6パーソナライズされたパッケージにはロゴ,ケースのサイズが含まれます.

718ヶ月 品質保証期間

9誤りがある場合は空輸で無料で交換します

10. 24時間 あなたの質問へのフィードバック

札:

sch40炭素鋼の管付属品

炭素鋼管のフィッティング

柔らかい鋼の管材
