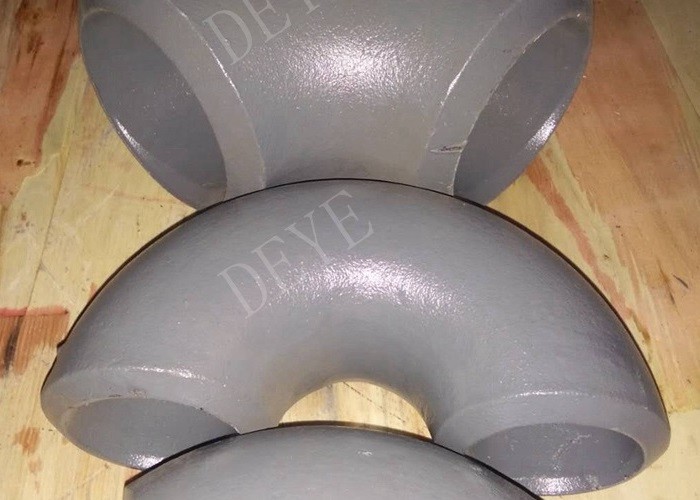

A335 P5 SCH80 ASTM ANSI B16 の炭素鋼管フィッティング9
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | DEYE |
| 証明 | ISO9001:2015 PED |
| モデル番号 | PF-DE-C04 |
| Document | Product Brochure PDF |
| 最小注文数量 | 10個 |
| 価格 | USD0.58-USD100 for seamless fittings |
| パッケージの詳細 | 層木の場合、パレット、カートン |
| 受渡し時間 | 標準的な項目のための5-8日 |
| 支払条件 | L/C,T/T,D/P |
試供品およびクーポンのための私に連絡しなさい。
ワットサップ:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| スタンダード | ASME ANSI ディン ゴスト | 材料 | A335P5,P91,F11,WP22,WPL6,UNS32750 UNS31803 |
|---|---|---|---|
| 厚さ | STD Sch40 sch80 sch120 sch160 XS XXS | サイズ | 1/2」- 48" |
| 接続 | バット 溶接 BW バット 溶接 | 表面 | ブラックペイント 消えるペイント 防腐油 砂砂 |
| ハイライト | P5 炭素鋼管のフィッティング,A335 炭素鋼管フィッティング,SCH80 炭酸鋼の鍛造フィッティング |
||
製品の説明
A335 P5 SCH80 ASTM ANSI B16 の炭素鋼管フィッティング9
製品説明
ASTM A335 P5/ASME SA335 P5パイプフィッティング,クロム含有量4.00%から6.00%,モリー含有量0.45%から0.65%.P5グレードとも呼ばれる
高温と腐食環境に使用されるシームレスで作られています. 溶接管に対応します.
ASTM A691 5CR の標準で,ASTM A387 5級鋼板から作られています. ASTM A335 /ASME SA335名付けクロムモリ管材
クロムは酸化耐性を高め,金属製のパイプフィッティングの鍵となる要素です.
高温の強度と 室温での適度な硬さで 優れた拉伸強度と出力強度を提供します.
製品情報/基本情報/仕様
| 製品名 | ASTM A335 / ASME SA335 グレード P5 |

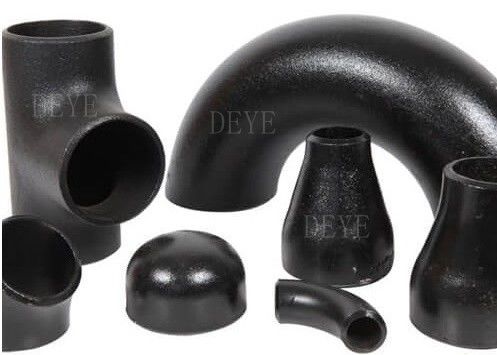

| 種類 | 90° LR肘,90° SR肘,45° LR肘,22.5° LR肘,180° リターン,曲線,縮小肘,ストレートティー,平等ティー,クロスティー,コン.長い,短い膝関節のストップ先 |
| サイズ | 1/2インチ-48インチ DN15-DN1200 |
| 壁の厚さ | STD,SCH40,SCH60,XS,SCH80,SCH100,SCH120,SCH140,SCH160,XXS,DINまたはカスタマイズされた |
| マット・スタンダード | ASTM A335 / ASME SA335 グレード P9, P5, P1, P11, P22, P91 |
| 材料のグレード | 炭素鋼:A234WPB,WP5,WP6,WP9,WP11,WP12,WP22,A420WPL6,WPL8,WP91 |
| 12CrMo, 15Cr5Mo, 1Cr5Mo, 12Cr1MoV, WPHY 42, WPHY 46, WPHY 52, WPHY 60, WPHY 65 & WPHY 70 | |
| ステンレススチール304,304L,304H. 316,316L,316H,321,347,347H,デュプレックスSS 2507,DSS2205,UNS31803 UNS32750 1.4301,1.43061 について44011 について44351 について44061 について44041 について44621 について44101 について4501 | |
| 表面 | 3LPE,FBE ポーリング,バーニッシュ |
| 接続端 | PE (平面端),BE (斜面端) |
特徴/特徴
肘■ 管のフィッティングは,流れの方向を変えるために使用されます.
- 90°と45°の角度は,水道設備の需要が高いため,主にホースを接続するために使用されます.
水源設備,電子水道設備,電池設備などで使用されます.
食品,エアコンのパイプライン,ガーデニング,農業,太陽光発電の施設
技術/技術データシート
パイプフィッティングの厚さリスト ANSI B169
単位:mm
| NPS | 外側ダイメーター | 異なる厚さ +12.5%の許容度 | |||||||||
| シュ20 | シュ30 | 性感染症 | シェ40 | シュ60 | XS | シュ80 | シュル20 | Sch160 | XXS | ||
| 1/8 | 10. 3 | ほら | ほら | 1. 73 | 1. 73 | ほら | 2. 41 | 2. 41 | ほら | ほら | ほら |
| 4/4 | 13. 7 | ほら | ほら | 2. 24 | 2. 24 | ほら | 3. 02 | 3. 02 | ほら | ほら | ほら |
| 3/8 | 17. 1 | ほら | ほら | 2. 31 | 2. 31 | ほら | 320歳 | 320歳 | ほら | ほら | ほら |
| 1/2 | 21. 3 | ほら | ほら | 2. 77 | 2. 77 | ほら | 3. 73 | 3. 73 | ほら | 4. 78 | 7. 47 |
| 3/4 | 26. 7 | ほら | ほら | 2. 87 | 2. 87 | ほら | 3. 91 | 3. 91 | ほら | 5. 56 | 7. 82 |
| 1 | 33.4 | ほら | ほら | 3.38 | 3.38 | ほら | 4. 55 | 4. 55 | ほら | 6. 35 | 9. 09 |
| 1 1/4 | 42. 2 | ほら | ほら | 3. 56 | 3. 56 | ほら | 4. 85 | 4. 85 | ほら | 6. 35 | 9. 70 |
| 1 1/2 | 48. 3 | ほら | ほら | 3. 68 | 3. 68 | ほら | 5. 08 | 5. 08 | ほら | 7. 14 | 1015 |
| 2 | 60. 3 | ほら | ほら | 3. 91 | 3. 91 | ほら | 5. 54 | 5. 54 | ほら | 8. 74 | 11. 07 |
| 2 1/2 | 73. 0 | ほら | ほら | 5. 16 | 5. 16 | ほら | 7. 01 | 7.01 | ほら | 9. 53 | 14. 02 |
| 3 | 88. 9 | ほら | ほら | 5. 49 | 5. 49 | ほら | 7. 62 | 7. 62 | ほら | 11. 13 | 15. 24 |
| 3 1/2 | 101. 6 | ほら | ほら | 5. 74 | 5. 74 | ほら | 8. 08 | 8. 08 | ほら | ほら | ほら |
| 4 | 114. 3 | ほら | ほら | 6.02 | 6. 02 | ほら | 8. 56 | 8. 56 | 11. 13 | 13. 49 | 17. 12 |
| 5 | 141. 3 | ほら | ほら | 6. 55 | 6. 55 | ほら | 9. 53 | 9. 53 | 12. 70 | 15. 88 | 19. 05 |
| 6 | 168. 3 | ほら | ほら | 711 | 711 | ほら | 10. 97 | 10. 97 | 14. 27 | 18. 26 | 21.95 |
| 8 | 219. 1 | 6. 35 | 7. 04 | 818歳 | 818歳 | 10. 31 | 12. 70 | 12. 70 | 18. 26 | 23. 01 | 22.23 |
| 10 | 273. 1 | 6. 35 | 7. 80 | 9. 27 | 9.27 | 12. 70 | 12. 70 | 15. 09 | 21. 44 | 28. 58 | 25. 40 |
| 12 | 323.9 | 6. 35 | 8.38 | 9. 53 | 10. 31 | 14. 27 | 12. 70 | 17. 48 | 25. 40 | 33. 32 | 25. 40 |
| 14 | 355. 6 | 7. 92 | 9. 53 | 9. 53 | 11. 13 | 15. 09 | 12. 70 | 19. 05 | 27. 79 | 35. 71 | ほら |
| 16 | 406. 4 | 7. 92 | 9. 53 | 9. 53 | 12. 70 | 16. 66 | 12. 70 | 21. 44 | 30. 96 | 40. 49 | ほら |
| 18 | 457. 2 | 7. 92 | 11. 13 | 9. 53 | 14. 27 | 19. 05 | 12. 70 | 23. 83 | 34. 96 | 45. 24 | ほら |
| 20 | 508. 0 | 9. 53 | 12. 70 | 9. 53 | 15. 09 | 20. 62 | 12. 70 | 26. 19 | 3810 | 50. 01 | ほら |
| 22 | 558. 8 | 9. 53 | 12. 70 | 9. 53 | ほら | 22. 23 | 12. 70 | 28. 58 | 41. 28 | 53. 98 | ほら |
| 24 | 609. 6 | 9. 53 | 14. 27 | 9. 53 | 17. 48 | 24. 61 | 12. 70 | 30. 96 | 46. 02 | 59. 54 | ほら |
| 26 | 660.4 | 12. 70 | ほら | 9. 53 | ほら | ほら | 12. 70 | ほら | ほら | ほら | ほら |
| 28 | 711.2 | 12. 70 | 15. 88 | 9. 53 | ほら | ほら | 12. 70 | ほら | ほら | ほら | ほら |
| 30 | 762. 0 | 12. 70 | 15. 88 | 9. 53 | ほら | ほら | 12. 70 | ほら | ほら | ほら | ほら |
| 32 | 812. 8 | 12. 70 | 15. 88 | 9. 53 | 17. 48 | ほら | 12. 70 | ほら | ほら | ほら | ほら |
| 34 | 863. 6 | 12. 70 | 15. 88 | 9. 53 | 17. 48 | ほら | 12. 70 | ほら | ほら | ほら | ほら |
| 36 | 914. 4 | 12. 70 | 15. 88 | 9. 53 | 17. 48 | ほら | 12. 70 | ほら | ほら | ほら | ほら |
| 38 | 965.2 | ほら | ほら | 9. 53 | ほら | ほら | 12. 70 | ほら | ほら | ほら | ほら |
| 40 | 1016. 0 | ほら | ほら | 9. 53 | ほら | ほら | 12. 70 | ほら | ほら | ほら | ほら |
| 42 | 1066. 8 | ほら | ほら | 9. 53 | ほら | ほら | 12. 70 | ほら | ほら | ほら | ほら |
| 44 | 1117. 6 | ほら | ほら | 9. 53 | ほら | ほら | 12. 70 | ほら | ほら | ほら | ほら |
| 46 | 1168.4 | ほら | ほら | 9. 53 | ほら | ほら | 12. 70 | ほら | ほら | ほら | ほら |
| 48 | 1219. 2 | ほら | ほら | 9. 53 | ほら | ほら | 12. 70 | ほら | ほら | ほら | ほら |
サイズリスト
表 1 長半径肘の寸法
一般的な注: すべての寸法がミリメートルで示されています.
| 通常のパイプサイズ (NPS) | ベベルの外径 | 90度肘,A | 45度 肘,B |
| 1/2 | 21.3 | 38 | 16 |
| 3/4 | 26.7 | 38 | 19 |
| 1 | 33.4 | 38 | 22 |
| 1 1/4 | 42.2 | 48 | 25 |
| 1 1/2 | 48.3 | 57 | 29 |
| 2 | 60.3 | 76 | 35 |
| 2 1/2 | 73.0 | 95 | 44 |
| 3 | 88.9 | 114 | 51 |
| 3 1/2 | 101.6 | 133 | 57 |
| 4 | 114.3 | 152 | 64 |
| 5 | 141.3 | 190 | 79 |
| 6 | 168.3 | 229 | 95 |
| 8 | 219.1 | 305 | 127 |
| 10 | 273.0 | 381 | 159 |
| 12 | 323.8 | 457 | 190 |
| 14 | 355.6 | 533 | 222 |
| 16 | 406.4 | 610 | 254 |
| 18 | 457.0 | 686 | 286 |
| 20 | 508.0 | 762 | 318 |
| 22 | 559.0 | 838 | 343 |
| 24 | 610.0 | 914 | 381 |
| 26 | 660.0 | 991 | 406 |
| 28 | 711.0 | 1 067 | 438 |
| 30 | 762.0 | 1 143 | 470 |
| 32 | 813.0 | 1 219 | 502 |
| 34 | 864.0 | 1 295 | 533 |
| 36 | 914.0 | 1 372 | 565 |
| 38 | 965.0 | 1 448 | 600 |
| 40 | 1016 やってくれ0 | 1 524 | 632 |
| 42 | 1067 やってる0 | 1 600 | 660 |
| 44 | 118. オーケストラ0 | 1 676 | 695 |
| 46 | 1 168 だった0 | 1 753 年間 | 727 |
| 48 | 1219歳0 | 1 829 | 759 |
表 2 長半径縮小肘の寸法
| nominal pipe size (NPS) (名目パイプサイズ) | ベベルの外径 | 中から端まで A | nominal pipe size (NPS) (名目パイプサイズ) | ベベルの外径 | 中から端まで A | ||
| 大端 | 小さい終わり | 大端 | 小さい終わり | ||||
| 2x1-1/2インチ | 60.3 | 48.3 | 76 | 10 × 8 | 273.0 | 219.1 | 381 |
| 2 x 1-1/4 インチ | 60.3 | 42.2 | 76 | 10 × 6 | 273.0 | 168.3 | 381 |
| 2 x 1" | 60.3 | 33.4 | 76 | 10 × 5 | 273.0 | 141.3 | 381 |
| 2/2 x 2" | 73.0 | 60.3 | 95 | 12 × 10 | 323.8 | 273.0 | 457 |
| 2/2X 1-1/2インチ | 73.0 | 48.3 | 95 | 12 × 8 | 323.8 | 219.1 | 457 |
| 2 1/2 x 1-1/4 インチ | 73.0 | 42.2 | 95 | 12 × 6 | 323.8 | 168.3 | 457 |
| 3 x 2 1/2 インチ | 88.9 | 73.0 | 114 | 14 × 12 | 355.6 | 323.8 | 533 |
| 3x2" | 88.9 | 60.3 | 114 | 14 × 10 | 355.6 | 273.0 | 533 |
| 3 x 1-1/2インチ | 88.9 | 48.3 | 114 | 14 × 8 | 355.6 | 219.1 | 533 |
| 3-1/2x 3 " | 101.6 | 88.9 | 133 | 16 × 14 | 406.4 | 355.6 | 610 |
| 3 1/2 x 2 1/2 インチ | 101.6 | 73.0 | 133 | 16 × 12 | 406.4 | 323.8 | 610 |
| 3-1/2 × 2" | 101.6 | 60.3 | 133 | 16 × 10 | 406.4 | 273.0 | 610 |
| 4 x 3 1/2 インチ | 114.3 | 101.6 | 152 | 18 × 16 | 457.0 | 406.4 | 686 |
| 4x3" | 114.3 | 88.9 | 152 | 18 × 14 | 457.0 | 355.6 | 686 |
| 4 x 2 1/2 インチ | 114.3 | 73.0 | 152 | 18 × 12 | 457.0 | 323.8 | 686 |
| 4×2" | 114.3 | 60.3 | 152 | 18 × 10 | 457.0 | 273.0 | 686 |
| 5x4" | 141.3 | 114.3 | 190 | 20 × 18 | 508.0 | 457.0 | 762 |
| 5 x 3 1/2 インチ | 141.3 | 101.6 | 190 | 20 × 16 | 508.0 | 406.4 | 762 |
| 5×3" | 141.3 | 88.9 | 190 | 20 × 14 | 508.0 | 355.6 | 762 |
| 5 x 2 1/2 インチ | 141.3 | 73.0 | 190 | 20 × 12 | 508.0 | 323.8 | 762 |
| 20 × 10 | 508.0 | 273.0 | 762 | ||||
| 6x5インチ | 168.3 | 141.3 | 229 | ||||
| 6×4" | 168.3 | 114.3 | 229 | 24 × 22 | 610.0 | 559.0 | 914 |
| 6 x 3 1/2 インチ | 168.3 | 101.6 | 229 | 24 × 20 | 610.0 | 508.0 | 914 |
| 6x3" | 168.3 | 88.9 | 229 | 24 × 18 | 610.0 | 457.0 | 914 |
| 24 × 16 | 610.0 | 406.4 | 914 | ||||
| 8×6インチ | 219.1 | 168.3 | 305 | 24 × 14 | 610.0 | 355.6 | 914 |
| 8×5インチ | 219.1 | 141.3 | 305 | 24 × 12 | 610.0 | 323.8 | 914 |
| 8×4" | 219.1 | 114.3 | 305 | ■■■■ | ■■■■ | •. • | ・. ・ |
表 3 長半径の寸法 表 4 短半径の肘の寸法
| 名目パイプサイズ NPS | ベベルの外径 | センターからセンターへ | バック・トゥ・フェイス | 名目パイプサイズ | ベベルの外径 | 中から端まで |
| K | (NPS) | A について | ||||
| 1/2 | 21.3 | 76 | 48 | |||
| 3/4 | 26.7 | 76 | 51 | |||
| 1 | 33.4 | 76 | 56 | 1 | 33.4 | 25 |
| 1 1/4 | 42.2 | 95 | 70 | 1 1/4 | 42.2 | 32 |
| 1 1/2 | 48.3 | 114 | 83 | 1 1/2 | 48.3 | 38 |
| 2 | 60.3 | 152 | 106 | 2 | 60.3 | 51 |
| 2 1/2 | 73.0 | 190 | 132 | 2 1/2 | 73.0 | 64 |
| 3 | 88.9 | 229 | 159 | 3 | 88.9 | 76 |
| 3 1/2 | 101.6 | 267 | 184 | 3 1/2 | 101.6 | 89 |
| 4 | 114.3 | 305 | 210 | 4 | 114.3 | 102 |
| 5 | 141.3 | 381 | 262 | 5 | 141.3 | 127 |
| 6 | 168.3 | 457 | 313 | 6 | 168.3 | 152 |
| 8 | 219.1 | 610 | 414 | 8 | 219.1 | 203 |
| 10 | 273.0 | 762 | 518 | 10 | 273.0 | 254 |
| 12 | 323.8 | 914 | 619 | 12 | 323.8 | 305 |
| 14 | 355.6 | 1 067 | 711 | 14 | 355.6 | 356 |
| 16 | 406.4 | 1 219 | 813 | 16 | 406.4 | 406 |
| 18 | 457.0 | 1 372 | 914 | 18 | 457.0 | 457 |
| 20 | 508.0 | 1 524 | 1 016 | 20 | 508.0 | 508 |
| 22 | 559.0 | 1 676 | 1 118 | 22 | 559.0 | 559 |
| 24 | 610.0 | 1 829 | 1 219 | 24 | 610.0 | 610 |

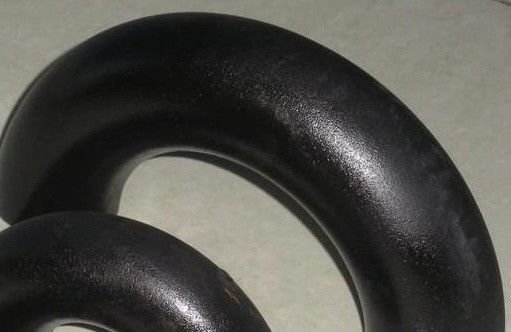

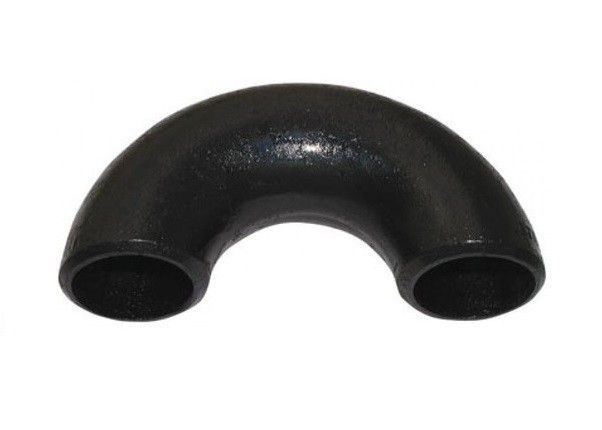

表 5 短半径180度の次元 表 6 3D肘の次元
| 名目パイプサイズ | 外径 | センターからセンターへ | バック・トゥ・フェイス | パイプサイズ | 外径 | 90度の肘 | 45度 肘 |
| (NPS) | 0 | K | (NPS) | ベベルで | A について | B について | |
| 1 | 33.4 | 51 | 41 | 3/4 | 26.7 | 57 | 24 |
| 1〜4インチ | 42.2 | 64 | 52 | 1 | 33.4 | 76 | 31 |
| "1/2" | 48.3 | 76 | 62 | 1 1/4 | 42.2 | 95 | 39 |
| 2 | 60.3 | 102 | 81 | 1 1/2 | 48.3 | 114 | 47 |
| 2 1/2 インチ | 73.0 | 127 | 100 | 2 | 60.3 | 152 | 63 |
| 3 | 88.9 | 152 | 121 | 2 1/2 | 73.0 | 190 | 79 |
| 3 1/2 インチ | 101.6 | 178 | 140 | 3 | 88.9 | 229 | 95 |
| 4 | 114.3 | 203 | 159 | 3 1/2 | 101.6 | 267 | 111 |
| 5 | 141.3 | 254 | 197 | 4 | 114.3 | 305 | 127 |
| 6 | 168.3 | 305 | 237 | 5 | 141.3 | 381 | 157 |
| 8 | 219.1 | 406 | 313 | 6 | 168.3 | 457 | 189 |
| 10 | 273.0 | 508 | 391 | 8 | 219.1 | 610 | 252 |
| 12 | 323.8 | 610 | 467 | 10 | 273.0 | 762 | 316 |
| 14 | 355.6 | 711 | 533 | 12 | 323.8 | 914 | 378 |
| 16 | 406.4 | 813 | 610 | 14 | 355.6 | 1 067 | 441 |
| 18 | 457.0 | 914 | 686 | 16 | 406.4 | 1 219 | 505 |
| 20 | 508.0 | 1 016 | 762 | 18 | 457.0 | 1 372 | 568 |
| 22 | 559.0 | 1 118 | 838 | 20 | 508.0 | 1 524 | 632 |
| 24 | 610.0 | 1 219 | 914 | 22 | 559.0 | 1 676 | 694 |
| 一般的な注記:すべての寸法がミリメートルで示されています. | 24 | 610.0 | 1 829 | 757 | |||
| 26 | 660.0 | 1 981年 | 821 | ||||
| 28 | 7時0 | 2 134 | 883 | ||||
| 30 | 762.0 | 2 286 | 964 | ||||
| 32 | 813.0 | 2 438 について | 1010 | ||||
| 34 | 864.0 | 2 591 | 1 073 | ||||
| 36 | 914.0 | 2 743 | 1 135 | ||||
| 38 | 965.0 | 2 896 | 1 200 | ||||
| 40 | 1016 やってくれ0 | 3 048 | 1 264 | ||||
| 42 | 1067 やってる0 | 3200 ドル | 1 326 | ||||
| 44 | 118. オーケストラ0 | 3 353 | 1 389 | ||||
| 46 | 1 168 だった0 | 3 505 | 1 453 | ||||
| 48 | 1219歳0 | 3 658 | 1 516 |
||||
適用/使用
低気圧・中気圧流体管道,ボイラー,石油・天然ガス産業,掘削,化学産業
電気産業,造船,肥料設備とパイプライン,建築,石油化学,製薬など
材料の仕様
指定:A 234/A 234M ¥ 05 鋳造炭素鋼と合金鋼のパイプフィッティングのための標準仕様
中程度の温度と高温でのサービス
この仕様は,縫合なしおよび溶接された構造の鋳造炭素鋼および合金鋼のフィッティングをカバーします.
ASME B16の最新版によって9B1611MSS SP-79 と MSS SP-95. これらのフィッティングは,圧力パイプに使用されます.
適度に高温で使用するための圧力容器の製造.
MSS規格は,仕様書A960のS58の追加要件に従って提供しなければならない.
化学要求 (成分, %)
| グレード と 材料 | C について | ミニ | P | S | シリコン | クロム | モリブデン | ニッケル | 銅 |
| WPBB について,C について,D,E について,F について0.30 最大 | 0.29・106 | 0.05 | 0.058 | 0.10分 | 0.40 最大 | 0.15 最大 | 0.40 最大 | 0.40 最大 | |
| WPCC について,D,E について,F について0.35 最大 | 0.29・106 | 0.05 | 0.058 | 0.10分 | 0.40 最大 | 0.15 最大 | 0.40 最大 | 0.40 最大 | |
| WP1 | 0.28 最大 | 0.30・0.90 | 0.045 | 0.045 | 0.10・050 | . . . | 0.44・0.65 . . . . . | ||
| WP12 CL1 | 0.05 〇20 | 0.30・0.80 | 0.045 | 0.045 | 0.60 最大 | 0.80・125 | 0.44・0.65 . . . . . | ||
| WP12 CL2 | |||||||||
| WP11 CL1 | 0.05 〇15 | 0.30・0.60 | 0.03 | 0.03 | 0.50・100 | 1.00 ¥150 | 0.44・0.65 . . . . . | ||
| WP11 CL2 | 0.05 〇20 | 0.30・0.80 | 0.04 | 0.04 | 0.50・100 | 1.00 ¥150 | 0.44・0.65 . . . . . | ||
| WP11 CL3 | |||||||||
| WP22 CL1 | 0.05 〇15 | 0.30・0.60 | 0.04 | 0.04 | 0.50 最大 | 1.90260 | 0.87 ̇1.13 . . . . . | ||
| WP22 CL3 | |||||||||
| WP5 CL1 | 0.15 最大 | 0.30・0.60 | 0.04 | 0.03 | 0.50 最大 | 4.0 〇 60 | 0.44・0.65 . . . . . | ||
| WP5 CL3 | |||||||||
| WP9 CL1 | 0.15 最大 | 0.30・0.60 | 0.03 | 0.03 | 1.00 最大 | 8.0 ¥100 | 0.90・1.10 . . . . . | ||
| WP9 CL3 WPR | |||||||||
| 0.20 最大 | 0.40・106 | 0.045 | 0.05 | . . . | . . . | . . . | 1.60224 | 0.75・125 | |
| WP91 | 0.08 〇〇12 | 0.30・0.60 | 0.02 | 0.01 | 0.20・0.50 | 8.0995 | 0.85.105 | 0.40 最大 | . . . |
| WP911 | 0.09 〇〇13 | 0.30・0.60 | 0.02 | 0.01 | 0.10・050 | 8.5 ̇95 | 0.90・110 | 0.40 最大 |
. .
|
メカニカル性能要件
| WPC | WP11 CL1 | WP11 CL3 | |||||||
| グレードとマークの記号 | WPB | WP11 CL2 | WP1 | WP22 CL1 | WPR | WP22 CL3 | WP91 | WP911 | WP12 CL1 |
| WP12 CL2 | WP5 CL1 | WP5 CL3 | |||||||
| WP9 CL1 | WP9 CL3 | ||||||||
| 張力強度,範囲 ksi [MPa] | 60・85 | 70・95 | 55・80 | 60・85 | 63・88 | 75・100 | 85・110 | 90・120 | 60・85 |
| [415 円585] | [485 円655円] | [380 円550] | [415 円585] | [435.605] | [509 円] | [585,760円] | [620 円840円] | [415 円585] | |
| 収力強度,min, ksi [MPa] | 35 [240] | 40 [275] | 30 [205] | 30 [205] | 46 [315] | 45 [310] | 60 [415] | 64 [440] | 32 [220] |
|
(0.2%のオフセットまたは0.5%の延長・過負荷) |
|||||||||
生産プロセス
基準基準
ASME B16.9 バット・ウェルデッド・フィッティングの仕様
ASME B16.9 仕様は,工業建設管道に適用されるボット溶接フィッティングのために設計されています.
tee,クロス,キャップ,減速機など
標準の適用範囲
この規格には,NPS 1/2 から NPS 48 (DN15-DN1200) までの工場製の鍛造されたボット溶接管フィッティングの仕様が含まれています.
総寸法,許容値,試験方法およびマーク
特殊装置
特殊フィッティングは,購入者と製造者間で合意された特殊なサイズ,形状,許容量を指します.
製造されたフィッティング
周面または交差点の溶接で製造された横部および他のフィッティングは,パイプ製造とみなされる.
この基準を適用できない.
ASME B16.9の単位は,SI (メトリック) と米国慣用単位の両方で記載される.尺寸の指定はNPSである.
基準基準
各基準および仕様書の特定の版を個々の参照に記載することは,実践的ではないと考えられる.
参照された標準の以前の版に準拠し,他のすべての点で本規格に準拠した製品
遵守されたものとみなされます.
ASME B165: パイプフレンズとフレンズフィッティング: NPS 1 〜2 NPS 24 メトリック/インチ標準
ASME B1625: バットウェルディング用
ASME B31: 圧力管のコード
ASME B313プロセスパイプ
ASME B36.10M 溶接し,縫合のない鋳造鋼管
ASME B36.19M ステンレス鋼管
ASME ボイラーおよび圧力容器コード
ASTM A234/A234M-17 鋳造炭素鋼と合金鋼のパイプフィッティングの仕様
中程度の温度と高温でのサービス
ASTM A403/A403M-16,鋳造されたオーステニティックステンレス鋼管フィッティングの仕様
ASTM A420/A420M-16,製造された炭素鋼と合金鋼のパイプフィッティングの仕様
低温サービス
ASTM A815/A815M-14e1 鍛造されたフェリティック,フェリティック/アウステニティックおよびマルテンシティックステンレス鋼管フィッティングの仕様
ASTM A960/A960M-16a 鋳造鋼管フィッティングに関する共通要件の仕様
ASTM E29-13, 試験データにおける重要な数字を使用するための慣行, 仕様との適合を決定する
ASTM B361-16,ASTM B363-14,ASTM B366/B366M-17:他の金属 (アルミニウム,チタン,ニッケル,合金) について
FAQ/ お客様の質問と回答
Q:A105のバット・ウェルディング・フィッティングを依頼した:
A:最も一般的な炭素鋼のブートウェールドフィッティング材料はA234WPBです.A105フレンズに相当します.
しかし,A105やA106のバット溶接フィッティングは存在しません.A106 Gr.Bはパイプグレードです.
A234WPBフィッティングは,A106GR.Bパイプから作られています.
高圧フィッティングまたはフレンズ
Q: 客が要求する 標準化された ストップ溶接フィッティング:
A: これは誤りです.A105とA105Nでフロントが利用可能で,Nは標準化を表します.
A234WPBNは存在しない. 製造者は,彼らのバック溶接フィッティングを標準化
標準化された熱処理プロセスが行われました 特に肘やティースの 顧客が必要
標準化されたボット溶接フィッティングは,高出力で標準化された標準手順であるWPL6フィッティングを要求すべきである.
Q: 顧客はパイプスケジュールを言及するのを忘れました:
A: バットウェルドフィッティングはパイプサイズごとに販売されますが,パイプスケジュールがフィッティングのIDと一致するように指定する必要があります
パイプのIDです.スケジュールがない場合は,標準的な壁が要求されていると仮定します.
Q: お客様は,溶接式またはシームレスなバック溶接装置を言及するのを忘れました:
A: バット 溶接 フィッティングは,溶接とシームレスの両方の構成で利用できます.シームレス バット 溶接 炭素 鋼
ステンレス・スチール・フィッティングは,シームレス・パイプで作られ,一般的に高価です.シームレス・パイプ・フィッティングは,
溶接管フィッティングは,ERW溶接炭素鋼または
ステンレス鋼パイプは,サイズ1⁄2〜72"で入手可能で,シームレスフィッティングよりも安価です.
Q: 短径 (SR) や長径 (LR) とはどういう意味ですか?
A: あなたはしばしばSR45肘やLR45肘を聞くでしょう. 45または90は,buttweldフィッティングのための曲がりの角度を指します.
長半径の肘 (LR 90 Elbow または LR 45 Elbow) は,
6インチのLR90の曲線半径は, nominalパイプの1.5倍になります.
短半径の肘 (SR45またはSR90) は,フィッティングのサイズに等しいパイプの曲がりがあるので, 6 ′′ SR 45
曲線半径が6°の nominal pipe サイズである.
Q: 3Rまたは3D肘管フィッティングとは?
A: まず,3Rまたは3Dという用語は,同義語として使用されます. 3Rバック溶接肘は,
3Rの肘は3Dの肘に等しい.
DEYE PIPING COMPANY サービス
1テクニカルサポート
2原材料の品質管理
3生産期間中の検査
4表面,次元,PTテスト,RTテスト,超音波テストを含む最終テスト
5. テスト レポート 各出荷
4柔軟な配送条件 EXW FOB CIF CFR DDP DDU
5柔軟な支払い方式: LC. TT. DP
6パーソナライズされたパッケージにはロゴ,ケースのサイズが含まれます.
718ヶ月 品質保証期間
9誤りがある場合は空輸で無料で交換します
10. 24時間 あなたの質問へのフィードバック
推薦されたプロダクト
