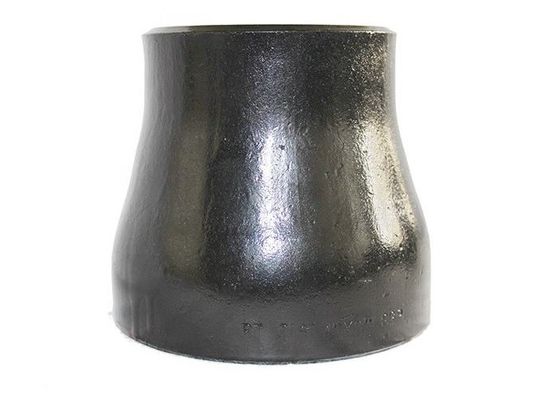

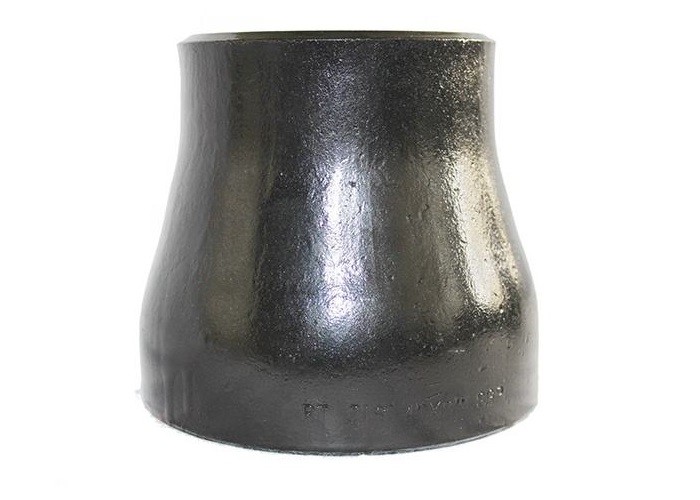

ANSI B16.9 CS 集中式減速器 バット 溶接管のフィッティング
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | DEYE |
| 証明 | ISO9001:2015 PED |
| モデル番号 | PF-CR-06 |
| Document | Product Brochure PDF |
| 最小注文数量 | 1pcs |
| 価格 | USD0.58-USD100 for seamless fittings |
| パッケージの詳細 | 防煙用木製ケース/パレット |
| 受渡し時間 | 通常の注文では30日 |
| 支払条件 | L/C,T/T,D/P |
| 供給の能力 | 200トン/月 |
試供品およびクーポンのための私に連絡しなさい。
ワットサップ:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| MOQ | 1本 | 表面処理 | 砂吹き,防腐塗料,オイルコーティングなど |
|---|---|---|---|
| 適用する | 石油、化学薬品、力、ガス、冶金学、造船業、構造、等。 | スタンダード | ASME,ANSI,JIS,DIN,EN,ISO,GB |
| 支払期間 | T/T、L/C、 | サイズ | 1/2」- 48" |
| 証明書 | ISO、API、セリウム、等。 | パッケージ | 木の場合、木パレット、等。 |
| ハイライト | B16.9 cs 集中式減速機,ANSI cs コンセントリック 減速機,1/2"の炭鋼管とフィッティング |
||
製品の説明
ANSI B16 に準拠する管材同心縮小器9
コンセントリック・リデュッサー (Concentric Reducer) は,工業建設用パイプラインに適用されるASME B16.9仕様によるパイプフィッティングの一種である.
管の流量サイズを大きくて小さくするために使われます. 減速器は2種類あります.
前者は,パイプのサイズを徐々に減らすために使用される円筒形です.
接続パイプの口に向かって片方の縁があるため,空気が蓄積する可能性は減少します.
製品情報
| 製品名 | コンセントリック・リデュッサーとエクセントリック・リデュッサー ANSI B16.9 バット・ウェルディング・パイプ・フィッティング |
| 種類 |
減速機,減速機,Y型,キャップ,ストップエンド,ロング&コートラップジョイントストップエンド LR肘 SR肘 180度回転 曲がり 縮小肘 ストレートティー 平等ティー |
| サイズ | 1/2′′~24′′,ERWからシームレスコンセントリック・リドューサー/溶接したコンセントリック・リドューサー (1/2′′~72") |
| 壁の厚さ | SCH20,SCH30,STD,SCH40,SCH60,XS,SCH80,SCH100,SCH120,SCH140,SCH160,XXS,DIN,SGP JISの厚さ |
| マット・スタンダード | ASTMA234,ASTM A420,ASTM A312,ANSI B16.9/B16.28/B1625ASME B169, |
| JIS B2311-1997/2312,JIS B2311/B2312,DIN 2605-1/2617/2615 | |
| GB 12459-99,EN標準など | |
| 材料のグレード | 炭素鋼材料のグレード:A234 WPB,WP5,WP6,WP9,WP11,WP12,WP22,A420WPL6,WPL8,WP91 |
| 12CrMo, 15Cr5Mo, 1Cr5Mo, 12Cr1MoV, WPHY 42, WPHY 46, WPHY 52, WPHY 60, WPHY 65 & WPHY 70 | |
| ST37号0ST358ST372ST35.4/8,ST42,ST45,ST52,ST524 | |
| STP G38,STP G42,STPT42,STB42,STS42,STPT49,STS49 | |
| ステンレススチール304,304L,304H. 316,316L,316H,321,347,347H,デュプレックスSS 2507,DSS2205,UNS31803 UNS32750 1.4301,1.43061 について44011 について44351 について44061 について44041 について44621 について44101 について4501 | |
| 表面 | 黒い塗料,漆,防腐油,熱でガルバン化,冷でガルバン化,3PEなど |
| 輸送パッケージ | プラスチックフィルム,木製ケース,木製パレット,または顧客の要求に応じて |
技術データ
ASME B16.9 基準のコン・リダクター バット・ウェルディング・フィッティング
| nominal pipe size (NPS) (名目パイプサイズ) | ベベルの外径 | 端から端まで | nominal pipe size (NPS) (名目パイプサイズ) | ベベルの外径 | 端から端まで | ||
| 大端 | 小さい終わり | 大端 | 小さい終わり | ||||
| 3/4x1/2 | 26.7 | 21.3 | 38 | 5X4 | 141.3 | 114.3 | 127 |
| 3/4×3/8 | 26.7 | 17.3 | 38 | 5x3-1/2 | 141.3 | 101.6 | 127 |
| 1×3/4 | 33.4 | 26.7 | 51 | 5X3 | 141.3 | 88.9 | 127 |
| 1x1/2 | 33.4 | 21.3 | 51 | 5 x2-1/2 | 141.3 | 73.0 | 127 |
| 1 - 1 / 4 × 1 | 42.2 | 33.4 | 51 | 5X2 | 141.3 | 60.3 | 127 |
| 1-1/4×3/4 | 42.2 | 26.7 | 51 | 6X5 | 168.3 | 141.3 | 140 |
| 1〜4×1/2 | 42.2 | 21.3 | 51 | 6X4 | 168.3 | 114.3 | 140 |
| 1-1/2x1-1/4 | 48.3 | 42.2 | 64 | 6 x3-1/2 | 168.3 | 101.6 | 140 |
| 1 - 2 × 1 | 48.3 | 33.4 | 64 | 6×3 | 168.3 | 88.9 | 140 |
| 1-1/2×3/4 | 48.3 | 26.7 | 64 | 6x2-1/2 | 168.3 | 73.0 | 140 |
| 1 - 2 × 1 - 2 | 48.3 | 21.3 | 64 | 8×6 | 219.1 | 168.3 | 152 |
| 2 × 1-1/2 | 60.3 | 48.3 | 76 | 8X5 | 219.1 | 141.3 | 152 |
| 2 × 1-1/4 | 60.3 | 42.2 | 76 | 8X4 | 219.1 | 114.3 | 152 |
| 2X1 | 60.3 | 33.4 | 76 | 8x3-1/2 | 219.1 | 101.6 | 152 |
| 2×3/4 | 60.3 | 26.7 | 76 | 10 × 8 | 273.0 | 219.1 | 178 |
| 2/2X2 | 73.0 | 60.3 | 89 | 10 × 6 | 273.0 | 168.3 | 178 |
| 2/2X1-1/2 | 73.0 | 48.3 | 89 | 10 × 5 | 273.0 | 141.3 | 178 |
| 2/2X1-1/4 | 73.0 | 42.2 | 89 | 10 × 4 | 273.0 | 114.3 | 178 |
| 2/2 × 1 | 73.0 | 33.4 | 89 | 12 × 10 | 323.8 | 273.0 | 203 |
| 3 × 2/2 | 88.9 | 73.0 | 89 | 12 × 8 | 323.8 | 219.1 | 203 |
| 3×2 | 88.9 | 60.3 | 89 | 12 × 6 | 323.8 | 168.3 | 203 |
| 3 x 1-1/2 | 88.9 | 48.3 | 89 | 12 × 5 | 323.8 | 141.3 | 203 |
| 3 x 1-1/4 | 88.9 | 42.2 | 89 | 14 × 12 | 355.6 | 323.8 | 330 |
| 3-1/2 × 3 | 101.6 | 88.9 | 102 | 14 × 10 | 355.6 | 273.0 | 330 |
| 3-1/2 × 2-1/2 | 101.6 | 73.0 | 102 | 14 × 8 | 355.6 | 219.1 | 330 |
| 3-1/2 × 2 | 101.6 | 60.3 | 102 | 14 × 6 | 355.6 | 168.3 | 330 |
| 3-1/2 × 1-1/2 | 101.6 | 48.3 | 102 | 16 × 14 | 406.4 | 355.6 | 356 |
| 3-1/2 × 1-1/4 | 101.6 | 42.2 | 102 | 16 × 12 | 406.4 | 323.8 | 356 |
| 4 × 3 1/2 | 114.3 | 101.6 | 102 | 16 × 10 | 406.4 | 273.0 | 356 |
| 4X3 | 114.3 | 88.9 | 102 | 16 × 8 | 406.4 | 219.1 | 356 |
| 4 × 2-1/2 | 114.3 | 73.0 | 102 | 18 × 16 | 457 | 406.4 | 381 |
| 4×2 | 114.3 | 60.3 | 102 | 18 × 14 | 457 | 355.6 | 381 |
| 4 x1-1/2 | 114.3 | 48.3 | 102 | 18 × 12 | 457 | 323.8 | 381 |
| 18 × 10 | 457 | 273.0 | 381 | ||||
| nominal pipe size (NPS) (名目パイプサイズ) | ベベルの外径 | 端から端まで | nominal pipe size (NPS) (名目パイプサイズ) | ベベルの外径 | 端から端まで | ||
| 大端 | 小さい終わり | 大端 | 小さい終わり | ||||
| 20 × 18 | 508 | 457.0 | 508 | 36 × 34 | 914 | 864 | 610 |
| 20 × 16 | 508 | 406.4 | 508 | 36 × 32 | 914 | 813 | 610 |
| 20 × 14 | 508 | 355.6 | 508 | 36 × 30 | 914 | 762 | 610 |
| 20 × 12 | 508 | 323.8 | 508 | 36 × 26 | 914 | 660 | 610 |
| 36 × 24 | 914 | 610 | 610 | ||||
| 22 × 20 | 559 | 508.0 | 508 | ||||
| 22 × 18 | 559 | 457.0 | 508 | 38 × 36 | 965 | 914 | 610 |
| 22 × 16 | 559 | 406.4 | 508 | 38 × 34 | 965 | 864 | 610 |
| 22 × 14 | 559 | 355.4 | 508 | 38 × 32 | 965 | 813 | 610 |
| 38 × 30 | 965 | 762 | 610 | ||||
| 38 × 28 | 965 | 711 | 610 | ||||
| 24 × 22 | 610 | 559.0 | 508 | 38 × 26 | 965 | 660 | 610 |
| 24 × 20 | 610 | 508.0 | 508 | ||||
| 24 × 18 | 610 | 457.0 | 508 | 40 × 38 | 1 016 | 965 | 610 |
| 24 × 16 | 610 | 406.4 | 508 | 40 × 36 | 1 016 | 914 | 610 |
| 40 × 34 | 1 016 | 864 | 610 | ||||
| 26 × 24 | 660 | 610.0 | 610 | 40 × 32 | 1 016 | 813 | 610 |
| 26 × 22 | 660 | 559.0 | 610 | 40 x 30 | 1 016 | 762 | 610 |
| 26 × 20 | 660 | 508.0 | 610 | ||||
| 26 × 18 | 660 | 457.0 | 610 | 42 × 40 | 1 067 | 1 016 | 610 |
| 42 × 38 | 1 067 | 965 | 610 | ||||
| 28 × 26 | 711 | 660.0 | 610 | 42 × 36 | 1 067 | 914 | 610 |
| 28 × 24 | 711 | 610.0 | 610 | 42 × 34 | 1 067 | 864 | 610 |
| 28 × 20 | 711 | 508.0 | 610 | 42 × 32 | 1 067 | 813 | 610 |
| 28 × 18 | 711 | 457.0 | 610 | 42 × 30 | 1 067 | 762 | 610 |
| 30 × 28 | 762 | 711.0 | 610 | 44 × 42 | 1 118 | 1 067 | 610 |
| 30 × 26 | 762 | 660.0 | 610 | 44 × 40 | 1 118 | 1 016 | 610 |
| 30 × 24 | 762 | 610.0 | 610 | 44 × 38 | 1 118 | 965 | 610 |
| 30 × 20 | 762 | 508.0 | 610 | 44 × 36 | 1 118 | 914 | 610 |
| 32 × 30 | 813 | 762.0 | 610 | 46 × 44 | 1 168 | 1 118 | 711 |
| 32 × 28 | 813 | 711.0 | 610 | 46 × 42 | 1 168 | 1 067 | 711 |
| 32 × 26 | 813 | 660.0 | 610 | 46 × 40 | 1 168 | 1 016 | 711 |
| 32 × 24 | 813 | 610.0 | 610 | 46 × 38 | 1 168 | 965 | 711 |
| 34 × 32 | 864 | 813.0 | 610 | 48 × 46 | 1 219 | 1 168 | 711 |
| 34 × 30 | 864 | 762.0 | 610 | 48 × 44 | 1 219 | 1 118 | 711 |
| 34 × 26 | 864 | 660.0 | 610 | 48 × 42 | 1 219 | 1 067 | 711 |
| 34 × 24 | 864 | 610.0 | 610 | 48 × 40 | 1 219 | 1 016 | 711 |
パイプフィッティングの厚さリスト ANSI B169
| NPS | 外側ダイメーター | 異なる厚さ +12.5%の許容度 | |||||||||
| シュ20 | シュ30 | 性感染症 | シェ40 | シュ60 | XS | シュ80 | シュル20 | Sch160 | XXS | ||
| 1/8 | 10. 3 | ほら | ほら | 1. 73 | 1. 73 | ほら | 2. 41 | 2. 41 | ほら | ほら | ほら |
| 4/4 | 13. 7 | ほら | ほら | 2. 24 | 2. 24 | ほら | 3. 02 | 3. 02 | ほら | ほら | ほら |
| 3/8 | 17. 1 | ほら | ほら | 2. 31 | 2. 31 | ほら | 320歳 | 320歳 | ほら | ほら | ほら |
| 1/2 | 21. 3 | ほら | ほら | 2. 77 | 2. 77 | ほら | 3. 73 | 3. 73 | ほら | 4. 78 | 7. 47 |
| 3/4 | 26. 7 | ほら | ほら | 2. 87 | 2. 87 | ほら | 3. 91 | 3. 91 | ほら | 5. 56 | 7. 82 |
| 1 | 33.4 | ほら | ほら | 3.38 | 3.38 | ほら | 4. 55 | 4. 55 | ほら | 6. 35 | 9. 09 |
| 1 1/4 | 42. 2 | ほら | ほら | 3. 56 | 3. 56 | ほら | 4. 85 | 4. 85 | ほら | 6. 35 | 9. 70 |
| 1 1/2 | 48. 3 | ほら | ほら | 3. 68 | 3. 68 | ほら | 5. 08 | 5. 08 | ほら | 7. 14 | 1015 |
| 2 | 60. 3 | ほら | ほら | 3. 91 | 3. 91 | ほら | 5. 54 | 5. 54 | ほら | 8. 74 | 11. 07 |
| 2 1/2 | 73. 0 | ほら | ほら | 5. 16 | 5. 16 | ほら | 7. 01 | 7.01 | ほら | 9. 53 | 14. 02 |
| 3 | 88. 9 | ほら | ほら | 5. 49 | 5. 49 | ほら | 7. 62 | 7. 62 | ほら | 11. 13 | 15. 24 |
| 3 1/2 | 101. 6 | ほら | ほら | 5. 74 | 5. 74 | ほら | 8. 08 | 8. 08 | ほら | ほら | ほら |
| 4 | 114. 3 | ほら | ほら | 6.02 | 6. 02 | ほら | 8. 56 | 8. 56 | 11. 13 | 13. 49 | 17. 12 |
| 5 | 141. 3 | ほら | ほら | 6. 55 | 6. 55 | ほら | 9. 53 | 9. 53 | 12. 70 | 15. 88 | 19. 05 |
| 6 | 168. 3 | ほら | ほら | 711 | 711 | ほら | 10. 97 | 10. 97 | 14. 27 | 18. 26 | 21.95 |
| 8 | 219. 1 | 6. 35 | 7. 04 | 818歳 | 818歳 | 10. 31 | 12. 70 | 12. 70 | 18. 26 | 23. 01 | 22.23 |
| 10 | 273. 1 | 6. 35 | 7. 80 | 9. 27 | 9.27 | 12. 70 | 12. 70 | 15. 09 | 21. 44 | 28. 58 | 25. 40 |
| 12 | 323.9 | 6. 35 | 8.38 | 9. 53 | 10. 31 | 14. 27 | 12. 70 | 17. 48 | 25. 40 | 33. 32 | 25. 40 |
| 14 | 355. 6 | 7. 92 | 9. 53 | 9. 53 | 11. 13 | 15. 09 | 12. 70 | 19. 05 | 27. 79 | 35. 71 | ほら |
| 16 | 406. 4 | 7. 92 | 9. 53 | 9. 53 | 12. 70 | 16. 66 | 12. 70 | 21. 44 | 30. 96 | 40. 49 | ほら |
| 18 | 457. 2 | 7. 92 | 11. 13 | 9. 53 | 14. 27 | 19. 05 | 12. 70 | 23. 83 | 34. 96 | 45. 24 | ほら |
| 20 | 508. 0 | 9. 53 | 12. 70 | 9. 53 | 15. 09 | 20. 62 | 12. 70 | 26. 19 | 3810 | 50. 01 | ほら |
| 22 | 558. 8 | 9. 53 | 12. 70 | 9. 53 | ほら | 22. 23 | 12. 70 | 28. 58 | 41. 28 | 53. 98 | ほら |
| 24 | 609. 6 | 9. 53 | 14. 27 | 9. 53 | 17. 48 | 24. 61 | 12. 70 | 30. 96 | 46. 02 | 59. 54 | ほら |
| 26 | 660.4 | 12. 70 | ほら | 9. 53 | ほら | ほら | 12. 70 | ほら | ほら | ほら | ほら |
| 28 | 711.2 | 12. 70 | 15. 88 | 9. 53 | ほら | ほら | 12. 70 | ほら | ほら | ほら | ほら |
| 30 | 762. 0 | 12. 70 | 15. 88 | 9. 53 | ほら | ほら | 12. 70 | ほら | ほら | ほら | ほら |
| 32 | 812. 8 | 12. 70 | 15. 88 | 9. 53 | 17. 48 | ほら | 12. 70 | ほら | ほら | ほら | ほら |
| 34 | 863. 6 | 12. 70 | 15. 88 | 9. 53 | 17. 48 | ほら | 12. 70 | ほら | ほら | ほら | ほら |
| 36 | 914. 4 | 12. 70 | 15. 88 | 9. 53 | 17. 48 | ほら | 12. 70 | ほら | ほら | ほら | ほら |
| 38 | 965.2 | ほら | ほら | 9. 53 | ほら | ほら | 12. 70 | ほら | ほら | ほら | ほら |
| 40 | 1016. 0 | ほら | ほら | 9. 53 | ほら | ほら | 12. 70 | ほら | ほら | ほら | ほら |
| 42 | 1066. 8 | ほら | ほら | 9. 53 | ほら | ほら | 12. 70 | ほら | ほら | ほら | ほら |
| 44 | 1117. 6 | ほら | ほら | 9. 53 | ほら | ほら | 12. 70 | ほら | ほら | ほら | ほら |
| 46 | 1168.4 | ほら | ほら | 9. 53 | ほら | ほら | 12. 70 | ほら | ほら | ほら | ほら |
| 48 | 1219. 2 | ほら | ほら | 9. 53 | ほら | ほら | 12. 70 | ほら | ほら | ほら | ほら |
炭素鋼の材料の仕様 我々は提供することができます
| グレード と 材料 | C について | ミニ | P | S | シリコン | クロム | モリブデン | ニッケル | 銅 | ほか |
| WPBB について,C について,D,E について,F について0.30 最大 | 0.29・106 | 0.05 | 0.058 | 0.10分 | 0.40 最大 | 0.15 最大 | 0.40 最大 | 0.40 最大 | バナジウム 0.08 最大 | |
| WPCC について,D,E について,F について0.35 最大 | 0.29・106 | 0.05 | 0.058 | 0.10分 | 0.40 最大 | 0.15 最大 | 0.40 最大 | 0.40 最大 | バナジウム 0.08 最大 | |
| WP1 | 0.28 最大 | 0.30・0.90 | 0.045 | 0.045 | 0.10・050 | . . . | 0.44・0.65 . . . . . | . . . | ||
| WP12 CL1 | 0.05 〇20 | 0.30・0.80 | 0.045 | 0.045 | 0.60 最大 | 0.80・125 | 0.44・0.65 . . . . . | . . . | ||
| WP12 CL2 | ... ほら | |||||||||
| WP11 CL1 | 0.05 〇15 | 0.30・0.60 | 0.03 | 0.03 | 0.50・100 | 1.00 ¥150 | 0.44・0.65 . . . . . | . . . | ||
| WP11 CL2 | 0.05 〇20 | 0.30・0.80 | 0.04 | 0.04 | 0.50・100 | 1.00 ¥150 | 0.44・0.65 . . . . . | . . . | ||
| WP11 CL3 | ... ほら | |||||||||
| WP22 CL1 | 0.05 〇15 | 0.30・0.60 | 0.04 | 0.04 | 0.50 最大 | 1.90260 | 0.87 ̇1.13 . . . . . | . . . | ||
| WP22 CL3 | ... ほら | |||||||||
| WP5 CL1 | 0.15 最大 | 0.30・0.60 | 0.04 | 0.03 | 0.50 最大 | 4.0 〇 60 | 0.44・0.65 . . . . . | . . . | ||
| WP5 CL3 | ... ほら | |||||||||
| WP9 CL1 | 0.15 最大 | 0.30・0.60 | 0.03 | 0.03 | 1.00 最大 | 8.0 ¥100 | 0.90・1.10 . . . . . | . . . | ||
| WP9 CL3 WPR | ||||||||||
| 0.20 最大 | 0.40・106 | 0.045 | 0.05 | . . . | . . . | . . . | 1.60224 | 0.75・125 | . . . | |
| WP91 | 0.08 〇〇12 | 0.30・0.60 | 0.02 | 0.01 | 0.20・0.50 | 8.0995 | 0.85.105 | 0.40 最大 | . . . | バナジウム0.18−0.25 |
| コロンビウム 0.06−0.10 | ||||||||||
| 窒素 0.03−0.07 | ||||||||||
| アルミ 0.04 最大 | ||||||||||
| WP911 | 0.09 〇〇13 | 0.30・0.60 | 0.02 | 0.01 | 0.10・050 | 8.5 ̇95 | 0.90・110 | 0.40 最大 | . . . | バナジウム0.18−0.25 |
| コロンビウム 0.060−0.10 | ||||||||||
| 窒素 0.04−0.09 | ||||||||||
| アルミ 0.04 最大 | ||||||||||
| ボロン 0.0003 〜 0.006 | ||||||||||
| タングスタム0.90110 | ||||||||||
A 配列が溶接された場合,上記のグレードと標識の記号は文字で補完しなければならない.ほらWほら.
B 棒やプレートから作るフィッティングは,最大0.35の炭素を含める.
C 鍛造物から作るフィッティングは,最低限0.35の炭素と0.35のシリコンを含めるが,最低限ではない.
D 指定された最大炭素値を下回る0.01%の減少ごとに,指定された最大炭素値を下回る0.06%のマンガン増加が許容される.
E 銅,ニッケル,クロム,モリブデンの合計は1.00%を超えてはならない.
F,クロムとモリブデンの合計は0.32%を超えてはならない.
張力 要求
| WPC | WP11 CL1 | WP11 CL3 | |||||||
| グレードとマークの記号 | WPB | WP11 CL2 | WP1 | WP22 CL1 | WPR | WP22 CL3 | WP91 | WP911 | WP12 CL1 |
| WP12 CL2 | WP5 CL1 | WP5 CL3 | |||||||
| WP9 CL1 | WP9 CL3 | ||||||||
| 張力強度,範囲 ksi [MPa] | 60・85 | 70・95 | 55・80 | 60・85 | 63・88 | 75・100 | 85・110 | 90・120 | 60・85 |
| [415 円585] | [485 円655円] | [380 円550] | [415 円585] | [435.605] | [509 円] | [585,760円] | [620 円840円] | [415 円585] | |
| 収力強度,min, ksi [MPa] | 35 [240] | 40 [275] | 30 [205] | 30 [205] | 46 [315] | 45 [310] | 60 [415] | 64 [440] | 32 [220] |
|
(0.2%のオフセットまたは0.5%の延長・過負荷) |
|||||||||
生産プロセス
基準基準
ASME B16.9 バット・ウェルデッド・フィッティングの仕様
ASME B16.9規格は,産業建設管路に適用されるボット溶接フィッティングのために設計されています.肘,ティ,クロス,キャップ,減量器などを含む.
標準の適用範囲
この規格には,NPS 1/2からNPS 48 (DN15-DN1200) の仕様,工場製の鍛造されたボット溶接管フィッティングの全体的な寸法,許容量,試験方法,マークが含まれています.
特殊装置
特殊フィッティングは,購入者と製造者間で合意された特殊なサイズ,形状,許容量を指します.
製造されたフィッティング
周面または交差点の溶接で製造された横部および他のフィッティングは,管の製造がこの規格を適用できないと考えられます.
ASME B16.9の単位は,SI (メトリック) と米国慣用単位の両方で記載される.尺寸の指定はNPSである.
基準基準
各基準および仕様書の特定の版を個々の参照に記載することは,実践的ではないと考えられる.参照された標準の以前の版に準拠し,他のすべての点でこの規格に準拠した製品が準拠するとみなされる..
ASME B165: パイプフレンズとフレンズフィッティング: NPS 1 〜2 NPS 24 メトリック/インチ標準
ASME B1625: バットウェルディング用
ASME B31: 圧力管のコード
ASME B313プロセスパイプ
ASME B36.10M 溶接し,縫合のない鋳造鋼管
ASME B36.19M ステンレス鋼管
ASME ボイラーおよび圧力容器コード
ASTM A234/A234M-17,中温高温での使用のための鋳造炭素鋼と合金鋼のパイプフィッティングの仕様
ASTM A403/A403M-16,鋳造されたオーステニティックステンレス鋼管フィッティングの仕様
ASTM A420/A420M-16,低温サービス用鋳造炭素鋼と合金鋼のパイプフィッティングの仕様
ASTM A815/A815M-14e1 鍛造されたフェリティック,フェリティック/アウステニティックおよびマルテンシティックステンレス鋼管フィッティングの仕様
ASTM A960/A960M-16a 鋳造鋼管フィッティングに関する共通要件の仕様
ASTM E29-13, 試験データにおける重要な数字を使用するための慣行, 仕様との適合を決定する
ASTM B361-16,ASTM B363-14,ASTM B366/B366M-17:他の金属 (アルミニウム,チタン,ニッケル,合金) について
FAQ/ お客様の質問と回答
Q:A105のバット・ウェルディング・フィッティングを依頼した:
A:最も一般的な炭素鋼のブットウェルドフィッティング材料はA234WPBである.A105フレンズと同等であるが,A105またはA106ブットウェルドフィッティングなど存在しない.A106 Gr.Bはパイプグレードである.A234WPBフィッティングはA106GRから作られていますA105は,高圧フィッティングまたはフレンズとして鍛造されたバーから材料です.
Q: 客が要求する 標準化された ストップ溶接フィッティング:
A: これはまた,A105とA105Nでフラングが利用可能であるため,誤りです.Nは標準化を表します.しかし,A234WPBNのようなものはありません.標準化された熱処理プロセスが行われたと考えられました.特に肘と脚の場合は,標準化されたボット溶接フィッティングを必要とするお客様は,高出力で標準化された標準化手順であるWPL6フィッティングを依頼してください.
Q: 顧客は,溶接されたまたはシームレスなバック溶接フィッティングを言及するのを忘れています.
A: バット・ウェルド・フィッティングは,溶接式とシームレス・フィッティングの両方で利用できます.シームレスなバット・ウェルド・フィッティングは,炭素鋼またはステンレス鋼のフィッティングで,シームレスパイプで作られ,一般的に高価です.縫い目のない管材は, 12 以上のサイズでは一般的ではありません.. 溶接管フィッティングは,ERW溶接炭素鋼またはステンレス鋼管で作られています. 1⁄2 〜 72 サイズで入手可能で,シームレスフィッティングよりも安価です.
: 3Rまたは3D肘管フィッティングとは?
A: まず,3Rまたは3Dという用語は,同義語として使用されます. 3Rのバックウェルド肘は, nominalパイプサイズの3倍の屈曲半径を持っています. 3Rの肘は3Dの肘に等しいです.
わたしたち の 奉仕
1テクニカルサポート
2原材料の品質管理
3生産期間中の検査
4表面,次元,PTテスト,RTテスト,超音波テストを含む最終テスト
5. テスト レポート 各出荷
4柔軟な配送条件 EXW FOB CIF CFR DDP DDU
5柔軟な支払い方式: LC. TT. DP
6パーソナライズされたパッケージにはロゴ,ケースのサイズが含まれます.
718ヶ月 品質保証期間
9誤りがある場合は空輸で無料で交換します
10. 24時間 あなたの質問へのフィードバック
推薦されたプロダクト
