PN10 PN16 PN25 水弁 柔らかい鉄 GG25 GGG40 GGG50 ラグ バターフライバル
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | DEYE |
| 証明 | ISO9001:2015 PED |
| モデル番号 | DY-BFV-1005 |
| Document | Product Brochure PDF |
| 最小注文数量 | 10個 |
| 価格 | USD2-USD20000 each |
| パッケージの詳細 | カートンbox+は木の場合かcarton+パレットに執ように勧める |
| 受渡し時間 | 通常順序のための20日、貯蔵された項目のための7日 |
| 支払条件 | T/T,L/C,D/P |
| 供給の能力 | 1000pcs 1か月 |
試供品およびクーポンのための私に連絡しなさい。
ワットサップ:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| ハイライト | PN25 ウォーターバルブ,PN16 ウォーターバルブ,GGG50 スラグバタフライバル |
||
|---|---|---|---|
製品の説明

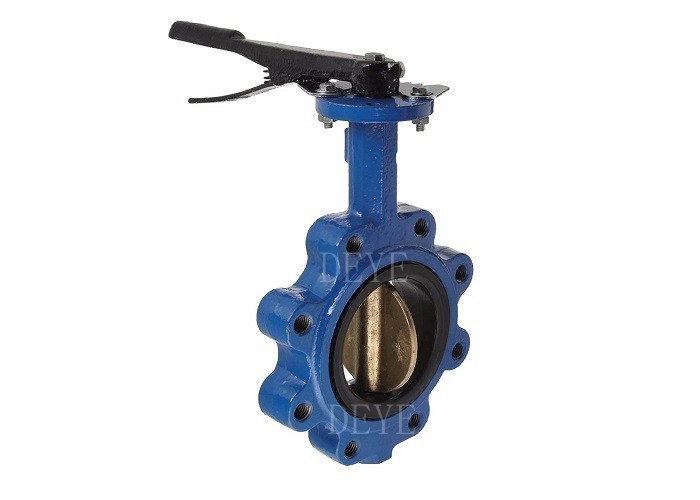

柔らかい鉄 GG25 GGG40 GGG50 ラグ バターフライバル
シリーズ番号 BFV-1005
フラップバルブとも呼ばれる蝶弁は,低圧パイプラインメディアのスイッチ制御に使用できるシンプルな構造の調節バルブです.蝶弁は,開閉と閉じるためにバルブ軸の周りを回転する閉じる部品 (バルブディスクまたは蝶弁) としてディスクを持つバルブを指します..
バターフライバルは,空気,水,蒸気,様々な腐食媒介,泥,石油製品,液体金属,放射性媒介などの様々なタイプの流体の流れを制御するために使用できます.主にパイプラインの切断とスロットリングに使用される蝶弁の開閉部分は,開閉,閉じる,調整する目的を達成するために,バタン体内の自分の軸周りに回転する円状の蝶弁プレートです.
詳細
設計基準:API609
機体材料:柔らかい鉄 ASTM A536
定数直径:DN40からDN1200 (1-1/2?? 48??.)
圧力: CL150 (PN20) 150PSI 225PSI, 285PSI, PN6/PN10/PN16, JI5K/JIS10K
エンド接続: ウェーファー,LUG
面対面:20シリーズEN558
上部フレンジ ISO5211
双方向シール,再生可能な座席設計
操作方式:レバー
試験と検査:API 598.EN1226
エポキシ粉末 内外で塗装されています
製品ラインナップ
身体材料:柔らかい鉄,炭素鋼,ステンレス鋼,合金鋼.
使用可能なディスク材料:柔らかい鉄,SS304,SS316,ブロンズ,デュプレックスSS2205/2507,UNS31803/UNS32750
オプションシート:EPDM,NBR,PTFE,テフロン
選択的な端接続: ウェーファー,ラグ,フラングド
選択的なボディデザイン: エクセントリックまたはコンセントリック・センターライン
面対面: EN558 シリーズ 13/14 長型または短型
正常直径: 4"~96" (DN100~DN2400).
圧力範囲 150ポンド (PN10~PN25)
可能な操作:ギアボックス,電気,空気動動
作業温度: -46°C~+200°C
性能:
- 柔らかい鉄固体バルブボディ,QT450-10柔らかい鉄バルブボディ,拉伸強度450Mpa Min.
- 高弾性座席ゴム
バルブシートゴムのゴム含有量は50%であり,開閉実験のシミュレーションは,漏れなしで10,000回以上
- アクシウエポキシプラスチック粉末
バルブボディは Akzo のエポキシ樹脂粉末で噴霧されます.
- 防吹弁シャフト設計
バターフライバルのバルブシャフトは,優れた安全性能を持つ防吹構造を採用します.
蝶閥の設置
図1
|
間違ってる バルブの外に開いたディスク 管のフレンズが十分に広がっていない
|
パイプフレンジの広がり バルブに十分なスペースがあります |
 |
|
図 2 バルブの中心とフレンジ
|
閉ざされた位置でのディスク バルブとペアリングフレンズの間に設置されたガスケット |
正しく フランジガシケットは使用していない.ディスクは"ほぼ閉ざされた"位置にある. |
|
|
|
図3 フランジボルトの緊縮順序
図4 バルブの最終配置とフレンズボルトの緊縮
|
間違ってる パイプフレンジは,ボルトに適用された不均等なトルクを誤ってアライナインしました. |
正しく パイプが整った バルブの両側で |
|
|
|
適用:
ガス,石油,水,化学工学,その他の関連産業に広く使用され,熱発電所の冷却水システムにも使用されます.
