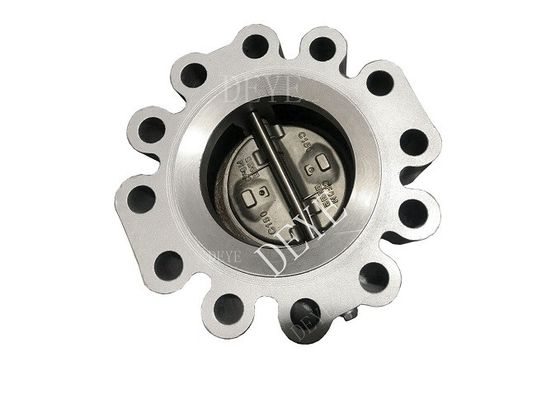

API594 オイル・ガス・バルブ メタル・ツー・メタル・ウェーファー・チェック・バルブ ラグ・ドリール・ホール付き CVS-0150-8L
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | DEYE |
| 証明 | ISO9001:2015 PED |
| モデル番号 | DY-V-04 |
| Document | Product Brochure PDF |
| 最小注文数量 | 10個 |
| 価格 | USD2-USD20000 each |
| パッケージの詳細 | カートンbox+は木の場合かcarton+パレットに執ように勧める |
| 受渡し時間 | 通常順序のための20日、貯蔵された項目のための7日 |
| 支払条件 | T/T,L/C,D/P |
| 供給の能力 | 1000pcs 1か月 |
試供品およびクーポンのための私に連絡しなさい。
ワットサップ:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| ハイライト | API594 オイルガスバルブ,オイルガスバルブ API594,メタル・トゥ・メタル・ウェーファー・チェック・バルブ |
||
|---|---|---|---|
製品の説明
チェックバルブとは,管道システムやパイプライン内での流体の不必要な方向への流れを防止する保護装置である (逆流は上流設備を損傷する可能性があるため).チェックバルブは,必要な方向にのみ流れる (十分な圧力がある場合)圧力が低下すると自動閉塞する.したがって,適切な方向性で設置することが重要です.
製品情報 / 製品説明 / 基本情報 / 仕様
| スタンダード |
BS1868 チェックバルブ BS1873//BS 5352 鋳造・鍛造された球閥 API600 石油と天然ガス産業用のボネットボルト鋼門バルブ API602 鋳造鋼のバルブ API603 ステンレス鋼の弁 API6D ゲートバルブ,プラグバルブ,ボールバルブ API609 バターフライバル API594 ウェーファー,ラグ・チェック・バルブ |
| 種類 | バターフライバル,ボールバル,ゲートバル,チェックバル,グローブバル,プラグバル,シッター |
| サイズ | 1/2"-48 DN15-DN1200"球閥は1/2から16です |
| 接続を終了 | フレンズエンド,RF,FF,RTJ,LM,BWエンド,スレッドエンド NPT,BSPT,BSPP,ソケット溶接エンド |
| 圧力範囲 |
CL150LBS 300LBS 600LBS 800LBS 900LBS 1500LBS 2500LBS PN6 PN10 PN16 PN25 PN40. PN64 PN110, PN160, PN250, PN420 |
| 表面 | 酸漬け, 磨き, ガルバン化, 塗装, エポキシ パワーコーティング |
材料リスト グレード
| 主要 な 成分 | 基準 | |||||||
| カスティング | 棒や鍛造物 | |||||||
| ASTM | DIN (W-Nr.) | UNS-ノー | JIS | ASTM | DIN (W-Nr.) | UNS-ノー | JIS | |
| マルテンスティックステンレス鋼 | ||||||||
| 13Cr-4Ni-0.8Mo | A743 CA6NM | 1.4313 | J91540 | SCS6 | A276 S41500 | 1.4313 | S41500 | - どうした? |
| オステニチスステンレス鋼 | ||||||||
| 18Cr-8Ni | A351 CF8 | 1.4308 | J92600 | SCS13A | A276 304 | 1.4301 | S30400 | SUS 304 |
| 18Cr-8Ni-LS(1) について | ||||||||
| 18Cr-8Ni-LC(2) について | A351 CF3 | 1.4306 | J92500 | SCS19A | A276 304L | 1.4306 | S30403 | SUS 304L |
| 18Cr-9Ni-2Mo | A351 CF8M | 1.4408 | J92900 | SCS14A | A276 316 | 1.4401 | S31600 | SUS 316 |
| 18Cr-9Ni-2Mo-LS(1) について | ||||||||
| 18Cr-9Ni-2Mo-LC(2) について | A351 CF3M | 1.4404 | J92800 | SCS16A | A276 316L | 1.4404 | S31603 | SUS 316L |
| 18Cr-10Mi-Nb | A351 CF8C | 1.4552 | J92710 | SCS21 | A276 347 | 1.455 | S34700 | SUS 347 |
| 18Cr-12Ni-3.5Mo | A351 CG8M | - どうした? | J93000 | - どうした? | A276 317 | 1.4449 | S31700 | SUS 317 |
| 18Cr-12Ni-3.5Mo-LC(2) について | A351 CG3M | - どうした? | J92999 | - どうした? | A276 317L | 1.4438 | S31703 | SUS 317L |
| 18Cr-13Ni-4.5Si | - どうした? | - どうした? | - どうした? | - どうした? | - どうした? | - どうした? | - どうした? | - どうした? |
| 21Cr-29Ni-2.5Mo-3.5Cu | A351 CN7M | 1.4536 | J95150 | SCS23 | A473 N08020 | 2.466 | N08020 | - どうした? |
| 21Cr-29Ni-2.7Mo-3.2Cu-LC(2) について | A990 CN3MCu | - どうした? | - どうした? | - どうした? | - どうした? | - どうした? | - どうした? | |
| 25Cr-20N | A351 CK20 | - どうした? | J94202 | SCS18 | A276 310S | 1.4845 | S31008 | SUS 310S |
| 33Ni-20Cr-45Fe-Nbi | A351 CT15C | 1.4859 | N28820 | - どうした? | B408 N08800 | 1.4876 | N08800 | NCF800 |
| 超オーステニティックステンレス鋼 | ||||||||
| 21Cr-24Ni-6.5Mo-N | A351 CN3MN | - どうした? | - どうした? | - どうした? | B691 N08367 | - どうした? | N08367 | SUS 836L |
| 25Cr-24Ni-6.5Mo-N | A351 CN3MN モード | - どうした? | - どうした? | - どうした? | - どうした? | - どうした? | - どうした? | - どうした? |
| 20Cr-18Ni-6.5Mo-N-Cu | A351 CK3MCuN | - どうした? | J93254 | - どうした? | A276 S31254 | - どうした? | S31254 | - どうした? |
| デュプレックスステンレス鋼 | ||||||||
| 22Cr-5Ni-3Mo-N | A995 Gr.4A CD3MN | - どうした? | J92205 | - どうした? | A276 UNS32205 | 1.4462 | S32205 について | SUS 329J3L |
| 25Cr-5Ni-Mo-Cu | A890 Gr.1A CD4MCu | - どうした? | J93370 | - どうした? | A790 UNS31260 | - どうした? | S31260 | - どうした? |
| スーパーデュプレックスステンレス鋼 | ||||||||
| 25Cr-7Ni-3Mo-N | - どうした? | - どうした? | - どうした? | SCS10 | A479 S32750 | 1.446 | S32750 | SUS 329J4L |
| 28Cr-7Ni-4Mo-N | - どうした? | - どうした? | - どうした? | SCS10 モード | - どうした? | - どうした? | - どうした? | - どうした? |
| 25Cr-7Ni-3Mo-Cu-N-W | A890 Gr.6A CD3MWCuN | 1.4468 | J93380 | - どうした? | A479 S32750 | 1.446 | S32750 | - どうした? |
| 25Cr-7Ni-4Mo-N | A890 Gr.5A CE3MN | - どうした? | J93404 | - どうした? | A479 S32750 | 1.446 | S32750 | - どうした? |
高温材料 CF8,304,304H CF8M,316,316H CK-20,310,310H WC4,WC5,F2,WC6,F11C12F12C12WC9,F22C1 試聴する3C5,F5,WC4,WC5,F2,WC6,F11C12F12C12WC9,F22C1 試聴する3C5,F5
低温材料A352 LCB,LCC,LC1 LC2,LC3,LC4,CF8M,CF8,CF3M
合金材料:ブロンズ,IN Conoy,DUPLEX SS,合金20,ハステロイC 276,ハステロイB
技術圧力試験
| シェルテスト | 1.5x 作業圧 | ||||
| シール試験 | 1.1x 作業圧 | ||||
| 密封物に対する空中試験 | 0.6Mpa 空気による | ||||
| バルブサイズ | 最低試験時間 (秒) | ||||
| DN | NPS | シェル 夕方 编 ` |
バックシート (バックシートの特徴を持つバルブの場合) | 閉塞チェックバルブ (API 594) | 閉じる その他のバルブ |
| ≤50 | ≤ 2 " | 15 | 15 | 60 | 15 |
| 65から150 | 2 1/2 インチから6 インチ | 60 | 60 | 60 | 60 |
| 200から300 | 8インチから12インチ | 120 | 60 | 120 | 120 |
| ≥350 | ≥14" | 300 | 60 | 120 | 120 |
| a 試験期間は,弁が完全に準備され,完全圧力を下に置かれた後の検査期間です. | |||||
| 閉ざし試験における最大許容漏れ率 | |||||||
| バルブサイズ | 耐久性のある座席バルブ | チェックを除く金属座席バルブ | メタルのチェックバルブ | ||||
| DN (mm) |
NPS | 液体試験 (滴/分) | ガス 試験 (気泡/分) | 液体試験 (cc/min) | ガス試験 (m3/h) | ガスの試験 (ft3/h) | |
| ≤50 | ≤2 | 0 | 0 | 0 | 6 | 0.08 | 3 |
| 65 | 2/2 恋愛 に 関する | 0 | 5 | 10 | 7.5 | 0.11 | 3.75 |
| 80 | 3 | 0 | 6 | 12 | 9 | 0.13 | 4.5 |
| 100 | 4 | 0 | 8 | 16 | 12 | 0.17 | 6 |
| 125 | 5 | 0 | 10 | 20 | 15 | 0.21 | 7.5 |
| 150 | 6 | 0 | 12 | 24 | 18 | 0.25 | 9 |
| 200 | 8 | 0 | 16 | 32 | 24 | 0.34 | 12 |
| 250 | 10 | 0 | 20 | 40 | 30 | 0.42 | 15 |
| 300 | 12 | 0 | 24 | 48 | 36 | 0.5 | 18 |
| 350 | 14 | 0 | 28 | 56 | 42 | 0.59 | 21 |
| 400 | 16 | 0 | 32 | 64 | 48 | 0.67 | 24 |
| 450 | 18 | 0 | 36 | 72 | 54 | 0.76 | 27 |
| 500 | 20 | 0 | 40 | 80 | 60 | 0.84 | 30 |
| 600 | 24 | 0 | 48 | 96 | 72 | 1.01 | 36 |
| 650 | 26 | 0 | 52 | 104 | 78 | 1.09 | 39 |
| 700 | 28 | 0 | 56 | 112 | 84 | 1.18 | 42 |
| 750 | 30 | 0 | 60 | 120 | 90 | 1.26 | 45 |
| 800 | 32 | 0 | 64 | 128 | 96 | 1.34 | 48 |
| 900 | 36 | 0 | 72 | 144 | 108 | 1.51 | 54 |
| 1000 | 40 | 0 | 80 | 160 | 120 | 1.68 | 60 |
| 1050 | 42 | 0 | 84 | 168 | 126 | 1.76 | 63 |
| 1200 | 48 | 0 | 96 | 192 | 144 | 2.02 | 72 |
| a 液体試験では,1mlは16滴に相当すると考えられる. b 指定された最小試験期間中に漏れがないこと.液体試験では,0滴は,指定された最小試験期間中に目に見える漏れがないことを意味します.ガス試験では,0つの泡は,最低指定試験期間あたり1つの泡未満を意味します.. |
|||||||
バルブ カタログページ/尺寸リストをチェック
適用:
バルブは,石油,石油化学,化学,メタルージー,電力,水保全,都市建設など多くの産業で広く使用されている汎用部品産業製品です.機械石炭,食料,海水,石油 精製,環境,エネルギー
蒸気,LPG
基準規格:
API 600: 鋳型炭素および合金弁
API 603: 不同鋼のバルブ
API 602/BS 5352: 鍛造バルブ
API 6D:パイプライン用スラブおよび透管バルブ
API 598 と BS EN 12266-1: バルブ試験
ASME B1610: バルブに対する面対面の寸法
ASME B16.5とASME B1647: フランジ付き接続
ASME B1625バット・ウェルドの接続設計
ASME B1634: 材料級別による気圧・気温評価
ISO 7-1:1994線に圧縮性のある接着が作られるパイプ糸 部分1:寸法,許容量
指定する.
ISO 4200:1991溶接し,シームなしの鋼管
ISO5208:2003 規格では1993工業用バルブ バルブの圧力試験
ISO5209:2003 規格では1977一般用途産業用バルブ 標識
ISO 5210:1991産業用バルブ 複数回転バルブアクチュエータ付属装置
ISO 5752:2008 号) フランジ管システムで使用する金属弁 面向型および中央型
ISO 6708では1995パイプワークの構成要素 DN (名目サイズ) の定義と選択
ISO 7005-1:1992メタリックフレンズ 部分1:鋼製フレンズ
ISO 7268:1983管の部品 定数圧の定義
ASME B11:1989単一インチスクリュースレッド (UNとUNRスレッドフォーム)
ASME B15アクメの螺栓糸
ASME B18ストブ・アクメの螺旋糸
ASME B112◎1987年 (R1992) スクロールスレッド 5級干渉 適格スレッド
ASME B120.1パイプスレッド,一般用途 (インチ)
ASME B165:1996管のフレンズとフレンズ付きフィッティング
ASME B1634:1996バルブ フレンジ,スレッド,溶接端
ASME B182.2第1987号 (R1993) 方形と六角ナッツ (インチシリーズ)
ASTM A193:1996合金鋼と高温サービス用不?? 鋼ボルト材料の仕様
ASTM A194:1996高圧および高温用ボルトの炭素および合金鋼ナッツの仕様
サービス
ASTM A307:1994炭素鋼のボルトとスプードの仕様,60 000psiの張力強さ
MSS SP-55:1985 (R1990), 鉄鋼鋳造品の品質基準, 表面の視覚検査
1) 公開する (ISO 5752:1982)
