ステンレス鋼304L 316L スリップ フレンズ 600ポンド 300ポンド
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | DEYE |
| 証明 | ISO9001:2015 PED |
| モデル番号 | ZJD-F-SO02 |
| Document | Product Brochure PDF |
| 最小注文数量 | 10個 |
| 価格 | USD2-USD100 each |
| パッケージの詳細 | 燻蒸の層木の場合 |
| 受渡し時間 | 順序の生産のための25-30日 |
| 支払条件 | T/T,L/C,D/P |
| 供給の能力 | 毎月200ton |
試供品およびクーポンのための私に連絡しなさい。
ワットサップ:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| スタンダード | ASME B165ASME B1647, API 6A,EN 1092-1,BS 4504,BS 10,DIN,JIS,GOST | 材料 | SS316,SS316L,SS304/304L,DUPLEX SS UNS31803,UNS32750,904L,INCONEL625 |
|---|---|---|---|
| サイズ | 1/2′′ (DN15) ~ 48′′ (DN1200) | 種類 | 溶接首,スリップオン,ブラインド,ソケット溶接,スレッド,ラップ関節,メガネ,パドル,長い溶接首,スペース,開口,減少,プレート |
| 圧力を指定する | クラス150,300,400,600,900,1500,2500;PN 6,PN 10,PN 16,PN 25,PN 40,PN 63,PN 100,PN 160,PN 250,PN 320,PN 4 | ||
| ハイライト | 316L スリップ フレンジ,304L フレンズの滑り,300lbs ss フランジに滑り |
||
製品の説明

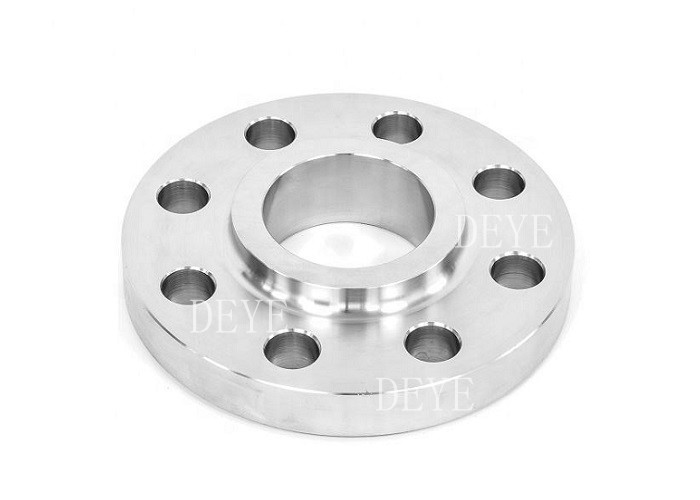

ステンレス鋼304L 316L スリップオン フレンズ 600ポンド 300ポンド
ASME/ANSI B16.5クラス 300LBS600LB フランジを滑り
ステンレス鋼/炭素鋼のパイプフレンジはASME B16.5規格に従って分類されます.フレンジの圧力評価は150#から2500#です.
"lb","class"と"#"という用語は,フレンズの圧力を指すために代用されます.事実は150lb
圧力の評価は 300 psi と 600 psi と関係ありません.
材料 (A105,ステンレス,ニッケル合金など),熱処理条件,圧力"クラス"によって異なります.
プレッシャー"評価"と混同しないために"クラス"という用語を使用します.5
多くの顧客が疑問に思いました.
まず ステンレス鋼/炭素鋼のパイプフレンジの 圧力評価を明らかにしましょう
下の表は,基準としてA105炭素鋼フレンズの圧力と温度を表示しています.
| ASTM 105 炭素鋼フレンズの温度と圧力評価 | ||||||||
| 圧力クラス (F) |
150 | 300 | 400 | 600 | 900 | 1500 | 2500 | |
| PN番号 | 20 | 50 | 68 | 100 | 150 | 250 | 420 | |
| 動作温度 F | 最大非衝撃圧力 (Psig) | |||||||
| 285 | 740 | 990 | 1480 | 2200 | 3705 | 6170 | ||
| 200 | 260 | 675 | 900 | 1350 | 2025 | 3375 | 5625 | |
| 300 | 230 | 655 | 875 | 1315 | 1970 | 3280 | 5470 | |
| 400 | 200 | 635 | 845 | 1270 | 1900 | 3170 | 5280 | |
| 500 | 170 | 600 | 800 | 1200 | 1795 | 2995 | 4990 | |
| 600 | 140 | 550 | 730 | 1095 | 1640 | 2735 | 4560 | |
| 650 700 |
125 110 |
535 535 |
715 710 |
1075 1065 |
1610 1600 |
2685 2665 |
4475 | |
| 4440 | ||||||||
| 750 | 95 | 505 | 670 | 1010 | 1510 | 2520 | 4200 | |
| 800 | 推奨されない 800 以上の | |||||||
製品情報/製品説明/基本情報/仕様
| 製品名 | ステンレススチール 304L 316L CL600LBS 300LBS とフラングにスリップ | |
| 種類 |
● ステンレス 鋼 の ブラインド フレンズ ● ステンレス 鋼 の 眼鏡 ブラインド ● ステンレス スチール の 高 ハブ ブラインド ● ステンレス スチール の オリフィス フレンズ ● ステンレス スリップ オン フレンズ ● ステンレス スチール の スケート 溶接 フレンズ ● ステンレス スチール の 溶接 首 の フレンズ ● ステンレス スチール の フラット フレンズ ● ステンレス スチール の ローズ フレンズ ● ステンレス スチール の 螺紋 の フレンズ ● ステンレス スチール の ラップ ジョイント フレンズ ● ステンレス スチール の 縮小 糸 ● ステンレス スチール の 溶接 首 の フレンズ A シリーズ や B シリーズ ● ステンレス スチール の 方形 の フレンズ ● ステンレス スチール の 溝 と 舌 の フレンズ ● ステンレス 鋼 の スパード フレンズ ● ステンレス スチール の 鍛造 の フレンズ ● ステンレス スチール の 顔 の フレンズ ● ステンレス スチール の RTJ フレンズ ● ステンレス スチール パイプ フレンズ スパッサー リング |
|
| 顔の仕上げ | フラットフェイス (FF),リハビッドフェイス (RF),リングタイプ関節 (RTJ),LM,TF,GF | |
| 材料 | ANSI | ステンレス鋼 SS 304/304L,316/316L, SS321, SS347H, SS316TI, SS304HM SS316H, 904L, UNS31803, UNS32750, UNS32760 |
| 合金鋼:WHPY45/52/65/80/A 182 グレード F 5,A 182 グレード F 9,A 182 グレード F 11,F 12,F22,F91,A694 F42,F46,F48,F50,F52,F56,F60,F65,F70,A51660, 65, 70 (眼鏡のブラインドフレンズ,スペースリング/スペードフレンズ), | ||
| 低温サービス用鋼:A350グレード LF1,A350LF2,A350LF4,A350LF6,A350LF8.CL1/CL2,LF3 CL1/CL2, | ||
| 通常使用:CS A105/SA 105N | ||
| DIN | SS 304/304L 316/316L ステンレス鋼143011 について4404SAF2205,SAF2507,CS RST37 について2S235JR | |
| GOST | SS 304/304L,316/316L CS CT20;16MN | |
| EN について | SS304/304L,316/316L CS RST37 について2"S235JR"C228 | |
| JIS | SS 304/304L, 316/316L CS SS400,SF440 | |
| BS | SS 304/304L 316/316L CSRST37 試聴する2"S235JR"C228Q235 について | |
| UNI | C SS 304/304L 316/316L SRST372"S235JR"C228Q235 について | |
| サブス | 304/304L,316/316L CSRST372"S235JR"Q235 | |
| 圧力 | ANSI | クラス 150,300,600,900,1500 2500ポンド,溶接厚さSCH10s,SCH40s,SCH80s,SCH160s.SCHXXS |
| DIN | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| GOST | PN6,PN10,PN16,PN25 | |
| EN について | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| JIS | 1K,2K,5K,10K,16K,20K,30K,40K | |
| BS | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| UNI | PN6,PN10,PN16,PN25,PN40 | |
| サブス | 600KPA1000,1600,2500,4000 | |
| サイズ | ANSI | 1/2 ¥ 60 ¥ |
| DIN | DN15-DN2000 | |
| GOST | DN10-DN1600 | |
| EN について | DN15-DN2000 | |
| JIS | 15A~1500A | |
| BS | DN15-DN2000 | |
| UNI | DN10-DN2000 | |
| サブス | DN10-DN600 | |
| 表面 | オイルブラックペイント,バーニッシュ,ゴールドイエローペイント,防腐油,ガルバン化,冷や熱で塗装など,亜鉛塗装.クロム塗装.ブラックトリートメント,アノジス,粉末塗装.罰青銅塗装. など | |
フレンジ 仕様と種類
ASME/ANSI B16. 5:
ウェルディング ネック フルアング,スリポン フルアング ブラインド フレンズ 高ハブブラインド フレンズ
ソケット・ウェルド・フローリング・ラップ・ジョイント・フローリング・スレッド・フローリング・リング・タイプ・ジョイント・フローリング
圧力クラス:150300,400600ドルだ900,1500,2500
ASME/ANSI B16.47:
溶接首のフレンズ ブラインドフレンズ
圧力クラス: 75150300から400だ600,900
ASME/ANSI B1636:
オリフィス フランジ 溶接 ネック フランジ スリポン フランジ スレッド フランジ
圧力はCass: 300,400600,9001500ドル2500
AWWAC207
AWWA標準鋼リングフレンズ,クラスB* (86psi)
AWWA標準鋼リングフレンズ,クラスD* (175-150psi)
AWWA標準鋼ホブフレンズ,クラスD* (175-150psi)
AWWA標準鋼ホブフレンズ,Eクラス* (275psi)
AWWA標準鋼リングフレンズ,クラスE* (275psi),ブラインドフレンズ 275PSI
AWWA標準鋼リングフレンズ,クラスF* (300psi),ブラインドフレンズ300PSI
MSS-SP-44
ANSI B16.47 SERIES A に向ける 溶接 首 の フラング, 盲目 フラング
圧力クラス: 75150300から400だ600,900
JIS B2220/B2291:
ウェルディング ネック フレンズ スリポンハブ フレンズ スリポンプラテ フレンズ シャットオフ フレンズ
スクウェア・フラング
圧力クラス:5K.10K 16K 20K 30K
BS4504SEC31
溶接首のフラング (111/134). ハブドスリップフラング (112),
ハブドスレッドフラング (113). ラップドパイプエンドフラング (133) プレートフラング (101).
ローズ・プレート・フラング (102) ローズ・プレート・ウィズ・ウェルド・ネック・フラング (104).
(105) について
圧力クラス:PN2.5〜PN40
BS1560:
スリップ・オン・ボス・フラング・ブラインド・フライト・アンジェ
スクロールボスのフラング,ラップフラング.
圧力クラス: 150300,400,600,9001500ドル2500
BS10 について
首を溶接する フルアンジェ フル アット スリップオン フレンズ
スリポンボスのフレンズ ブラインドフレンズ
表:D.E,F,H
ディンフラング:
DIN2573.DIN2576.DIN2641891 DIN2642.DIN2655.DIN2656,DIN2632 DIN263.DIN2634
DIN2635.DIN2636.DIN2637.DIN2638.DIN2673
圧力はPN6からPN320まで
AFNOR NFE 29-203:
プレート・フラング (01),ロース・PL アテ・フラング (02,03.04) ブラインドフラング (05)
溶接首のフラング (111),フラングのハブスリップ (12) スクリュードフラング (13).
熱帯スイッチの熱帯スイッチの熱帯スイッチ
インテグラルフラング (211)
圧力クラス:ISO-PN 2.5TO PN420
EN 092-1
プレートフレンズ SO (型01) LOOSE プレートフレンズ (型02,04) ブラインドフレンズ (型05)
溶接 ネックフレンズ (11型),ハブドスリップ・オン・フレンズ (12型),スクリューフレンズ (13型),
整形フレンズ (21型)
圧力級:PN2.5からPN100
ASME/ANSI B16.9/MSS SP-43: STUB END タイプ:A,B,C
UNI2253-67,UNI6091-67,UNI2276-67,UNI2280-67,UNI6089-67 PN6,PN10,PN16,PN25,PN40
GOST 12820-80,GOST 12821-80,ゴスト・ブラインド
PN6,PN10,PN16,PN25,PN40,PN63,PN100,PN150,PN250
SABS1123
テクノロジー/ 異なるフレンズの種類の使用と設置方法
溶接用ネックフラングス
彼らはButt溶接接続によってパイプに接続されています.
X線検査が必要な場合,または連結に対するトルクが最大である場合に使用されます.
その 長い 角型 首 は ストレスの 分布 を 最適 に する
スリップオンフラングス
この種のフレンズは,パイプを内側にスライドする2つの溶接ビーズで設置されています.
管の切断には精度が要らない.
繊維製のフラングス
通常は,先ほどスローリングされたパイプで設置され,
溶接は行われません. 高温の場合は設置を推奨しません.
システム内の圧力変動
手足の関節フラングス
敷き詰めされたガスケットの上に滑り.
清掃や修理のために解体する必要がある.解体コスト
フランジの回転やドリリングの調整が容易なため減少します
.
ソーケット・ウェルド・フラングス
この種のフレンジは,特に低小直径と高い
座席までフレンズに挿入され,その後フィレット
キューブに溶接した
ブラインドフラングス
上記のいずれかにボルト
フレンズ型
ステンレス鋼の材料は,通常使用されます
材料類: 化学成分
| ASTM設計 | 分析は最大%で | |||||||
| C について | ミニ | そうだ | P | S | C.C. | ニ | モー | |
| F304 L F316 F316L F321 |
0.030 0.08 0.030 0.08 |
2.00 2.00 2.00 2.00 |
1.00 1.00 1.00 1.00 |
0.045 0.045 0.045 0.045 |
0.030 0.030 0.030 0.030 |
18.00 - 2000 16.00 - 1800 16.00 - 1800 17.00 - 1900 |
8.00 - 1300 10.00 - 1400 10.00 - 1500 9.00 - 1200 |
2.00 - 300 2.00 - 300 |
| ASTM設計 | 張力強度 | 流暢度制限エロゲーション50ミリ | ストレス | ブリーネル | チャルピー - V | |||||
| 硬さ (HB) |
エネルギー J | 試験温度 oC | ||||||||
| キー・ミンス | MPa | キー・ミンス | MPa | %分 | %分 | ミン 1 試験管 |
平均 3 試験管 |
|||
| A182 - 07 | ||||||||||
| F304 について | 751 | 5151 | 30 | 205 | 30 | 50 | 156 - 207 年 | |||
| F304L | 702 | 4852 | 25 | 170 | 30 | 50 | ||||
| F316 | 751 | 5151 | 30 | 205 | 30 | 50 | ||||
| F316L | 702 | 4852 | 25 | 170 | 30 | 50 | ||||
| F321 | 751 | 5151 | 30 | 205 | 30 | 50 | ||||
SAF2205 (UNS31803)
化学成分 %
| C≤ | Si ≤ | Mn≤ | P ≤ | S ≤ | C.C. | ニ | モー | クー | N |
| 0.03 | 1.0 | 2.0 | 0.03 | 0.02 | 22〜23 | 4.5 - 65 | 3.0-3 わかった50 | / | 0.14-0 だった2 |
身体性能
| 試験用物件 | テスト・テンプ | パフォーマンス | 標準データ |
| 張力強度 | 部屋温度は | 出力強度 s≥ | 450Mpa |
| 張力強度 h ≥ | 620Mpa | ||
| 伸縮率 % > | 25 | ||
| 面積の減少=> | / | ||
| 影響値 KV (J) | 部屋温度は | 横側 | / |
| ブリーネル硬さ | 部屋温度は | ≤ | 290 |
| ロックウェル硬さ | 部屋温度は | ≥ | / |
SAF2507 (UNS32750)
化学成分 %
| c ≤ | Si≤ | Mn≤ | P≤ | S≤ | C.C. | ニ | モー | C≤ | N |
| 0.03 | 0.8 | 1.2 | 0.03 | 0.015 | 24から26 | 60.0-8 だった0 | 3.0-50 | 0.5 | 0.24-0 だった32 |
身体性能
| 試験用物件 | テスト・テンプ | パフォーマンス | 標準データ | |
| ストレイル | 部屋温度は | 生産力 | Ø≤55 Rm≥ | 550Mpa |
| Ø >55 Rm≥ | 515 Mpa | |||
| 張力強度 | Ø≤55 R0.002 ≥ | 800MPa | ||
| Ø >55 R0.002≥ | 760 Mpa | |||
| 伸縮 A% (((4D) > | Ø≤55 ≥ | 15 | ||
| Ø >55 ≥ | 15 | |||
| ブリーネル硬さ HB | 部屋温度は | Ø≤5 ≤ | 310 | |
| Ø >55 ≤ | 310 | |||
フレンジの製造プロセス/製造手順
適用/使用
フレンジは,水,蒸気,空気,ガス,油を輸送するためのパイプシステムを形成するために,パイプ,バルブ,ポンプ,およびその他の機器を接続する方法である.また,清掃のために簡単にアクセスできます.検査,または変更.
送料のフレンズ写真
スリップ・オン・フレンズ,CL150LBS,スレッドフレンズ,RJフレンズ,CL2500LBS ウェルドネックフレンズなど
