ASTM ASME ANSI 鋳造鋼フレンズ カーボン鋼ハブフレンズ RF 上げ顔
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | DEYE |
| 証明 | ISO9001:2015 PED |
| モデル番号 | PF-FL-SO02 |
| Document | Product Brochure PDF |
| 最小注文数量 | 10個 |
| 価格 | USD10-USD100 each pcs |
| パッケージの詳細 | 燻蒸の層木の場合 |
| 受渡し時間 | 通常順序のための30日 |
| 支払条件 | T/T,L/C,D/P |
試供品およびクーポンのための私に連絡しなさい。
ワットサップ:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| スタンダード | ASME B165ASME B1647, API 6A,EN 1092-1,BS 4504,BS 10,DIN,JIS,GOST | 材料 | A105,A105N,A350LF2,A182F22,F11,F56,F60,ステンレス鋼 |
|---|---|---|---|
| サイズ | 1/2" (DN15) 88" (DN2200) | 種類 | 溶接首,スリップオン,ブラインド,ソケット溶接,スレッド,ラップ関節,メガネ,パドル,長い溶接首,スペース,開口,減少,プレート |
| 圧力を指定する | クラス150,300,400,600,900,1500,2500;PN 6,PN 10,PN 16,PN 25,PN 40,PN 63,PN 100,PN 160,PN 250,PN 320,PN 4 | 表面 | 黒 金色の黄金色 冷熱ガルバン化 防腐油 |
| ハイライト | ASME 鋳造鋼のフレンズ,ASTM 鍛造鋼のフレンズ,炭素鋼のハブフレンズ |
||
製品の説明

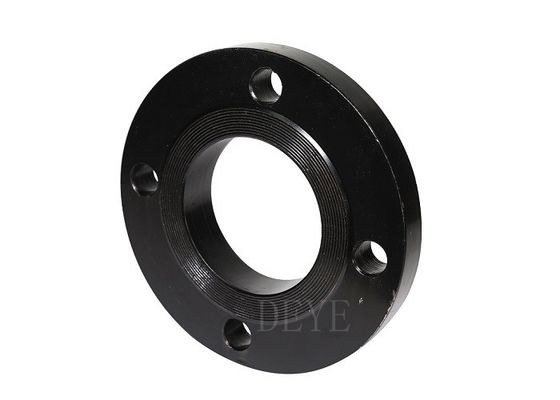

ANSI ASTM ASME カーボン・スティール・ハブ・フレンズ
ハブ スリップオンフレンズは製造アプリケーションで使用しやすい.これらのフレンズはハブでフィラー溶接によってパイプに固定され,
広範囲にわたるサイズと用途で利用できます.
ハブ・リセイド・フェイス・フレンズは,シール・サークル・フェイスの上をシール・サークル・フェイスの上をシール・サークル・フェイスの上をシール・サークル・フェイスの上をシール・フェイスの上をシール・フェイスの上をシール・フェイスの上をシール・フェイスの上をシール・フェイスの上をシール・フェイスの上をシール・フェイスの上をシール・フェイスの上をシール・フェイスの上をシール・フェイスの上をシール・フェイスの上をシール・フェイスの上をシール・フェイスの上をシール・フェイスの上をシール・フェイスの上をシール・フェイスの上をシール・フェイスの上をシール・フェイスの上をシール・フェイスの上をシール・フェイスの上をシール・フェイスの上をシール・フェイスの上をシール・フェイスの上をシールします.
ハブスリップは,パイプの外側の直径よりもわずかに大きい内径で製造されています
製品情報/製品説明/基本情報/仕様
| 製品名 | ASME ANSI CARBON STEEL FLANGE RF 上げられた顔と | |
| 種類 | プレート, 溶接首, スリップオン, ブラインド, ラップジョイント, スレッドフレンズ,ソケット溶接, ロング溶接首, ローズフレンズ,, オリフィックス,ブラインド, オーダーメイド, | |
| 顔の仕上げ | RFフラットフェイス (FF),リハビッドフェイス (RF),リングタイプ関節 (RTJ) | |
| スタンダード | ANSI | ANSI B16.5 ASME B16.47シリーズ A/B,API605,AWWAC207 |
| DIN | DIN 2631 DIN2632 DIN2543 DIN2502 2573 2527 2565 DIN2566 DIN 26412642, | |
| GOST | GOST 12820-80,GOST 12821-80,ゴースト・ブラインド | |
| EN について | EN1092-1:2002 | |
| JIS | JIS B2220-2004, KS D3576, KS B6216,KS B1511-2007,JIS B2261;JIS B8210 | |
| BS | BS4504,BS10 表D/E | |
| UNI | UNI 2253-67,UNI 6091-67,UNI 2276-67,UNI 2280-67,UNI 6089-67 | |
| サブス | SABS 1123 | |
| 材料 | ANSI | CS A105/SA 105N |
| 低温サービス用鋼:A350グレード LF1,A350LF2,A350LF4,A350LF6,A350LF8.CL1/CL2,LF3 CL1/CL2, | ||
| ステンレス鋼 SS 304/304L,316/316L, SS321, SS347H, SS316TI, SS304HM SS316H, 904L, UNS31803, UNS32750, UNS32760 | ||
| 合金鋼:WHPY45/52/65/80/A 182 グレード F 5,A 182 グレード F 9,A 182 グレード F 11,F 12,F22,F91,A694 F42,F46,F48,F50,F52,F56,F60,F65,F70,A51660, 65, 70 (眼鏡のブラインドフレンズ,スペースリング/スペードフレンズ), | ||
| DIN | CS RST372S235JR SS 304/304L 316/316L ステンレス鋼43011 について4404SAF2205,SAF2507 | |
| GOST | CS CT20;16MN;SS 304/304L,316/316L | |
| EN について | CS RST372"S235JR;C22.8SS 304/304L,316/316L" | |
| JIS | CS SS400,SF440,SS 304/304L, 316/316L | |
| BS | CSRST37 について2"S235JR"C228Q235SS 304/304L,316/316L | |
| UNI | CSRST37 について2"S235JR"C228Q235SS 304/304L,316/316L | |
| サブス | CSRST37 について2"S235JR;Q235;SS 304/304L,316/316L | |
| 圧力 | ANSI | クラス 150, 300, 600, 900, 1500 2500ポンド,STD,SCH40,SCH80,SCH160の溶接厚さで,SCHXXS |
| DIN | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| GOST | PN6,PN10,PN16,PN25 | |
| EN について | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| JIS | 1K,2K,5K,10K,16K,20K,30K,40K | |
| BS | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| UNI | PN6,PN10,PN16,PN25,PN40 | |
| サブス | 600KPA1000,1600,2500,4000 | |
| サイズ | ANSI | 1/2 ¥ 60 ¥ |
| DIN | DN15-DN2000 | |
| GOST | DN10-DN1600 | |
| EN について | DN15-DN2000 | |
| JIS | 15A~1500A | |
| BS | DN15-DN2000 | |
| UNI | DN10-DN2000 | |
| サブス | DN10-DN600 | |
| 表面 | オイルブラックペイント,バーニッシュ,ゴールドイエローペイント,防腐油,ガルバン化,冷や熱で塗装など,亜鉛塗装.クロム塗装.ブラックトリートメント,アノジス,粉末塗装.罰青銅塗装. など | |
特徴/特徴
•炭素鋼のフレンジは,425°C以上で使用してはならない.
標準的な炭素鋼材はASTM A105で,安全に
マイナス29°Cから425°Cの温度で使用する.
低温サービス: -29°C以下のサービスに使用される炭素鋼のフレンズは,
ASME B 31の衝突試験要件3.
●ASTM A 350-LF2は低温用途の標準材料とする.
高性能サービス:高強度炭素鋼のフレンズASTM A694は,API Std 5Lに対応する必要があります.
管 X42~X65級
低合金鋼のフレンズ (11/4 Cr ¥ 1/2 Mo) の材料は,ASTM A 182-F11である.
中間合金鋼 (11/2 Cr 5 Mo) のフレンジは,ASTM A 182-F5でなければならない.
テクノロジー/ 異なるフレンズの種類の使用と設置方法
溶接用ネックフラングス
彼らはButt溶接接続によってパイプに接続されています.
X線検査が必要な場合,または連結に対するトルクが最大である場合に使用されます.
長い角状の首は ストレスの分布を最適化します
スリップオンフラングス
この種のフレンズは,パイプを内側にスライドする2つの溶接ビーズで設置されています.
管の切断には精度が要らない.
繊維製のフラングス
通常は,先ほどスローリングされたパイプで設置され,
溶接は行われません. 高温の場合は設置を推奨しません.
システム内の圧力変動
手足の関節フラングス
敷き詰めされたガスケットの上に滑り.
清掃や修理のために解体する必要がある.解体コスト
フランジの回転やドリリングの調整が容易なため減少します
.
ソーケット・ウェルド・フラングス
この種のフレンジは,特に低小直径と高い
座席までフレンズに挿入され,その後フィレット
キューブに溶接した
ブラインドフラングス
上記のいずれかにボルト
フレンズ型
材料のグレード:
| ASTM 指定する |
張力強度 | 流暢度制限エロゲーション50ミリ | ストレス | ブリーネル | チャルピー - V | |||||||
| 硬さ (HB) |
エネルギー J | 試験温度 oC | ||||||||||
| キー・ミンス | MPa | キー・ミンス | MPa | %分 | %分 | ミン 1 試験管 |
平均 3 試験管 |
|||||
| A105 - 05 | ||||||||||||
| 70 | 485 | 36 | 250 | 22 | 30 | 最大187 | ||||||
| A182 - 07 | ||||||||||||
| 評価 | F1 | 70 | 485 | 40 | 275 | 20 | 30 | 143 - 192 | ||||
| F5 について | 70 | 485 | 40 | 275 | 20 | 35 | 143 - 217 | |||||
| F11 Cl. 1 | 60 | 415 | 30 | 205 | 20 | 45 | 121 - 174 | |||||
| F11 Cl. 2 | 70 | 485 | 40 | 275 | 20 | 30 | 143 - 207 | |||||
| F11 Cl. 3 | 75 | 515 | 45 | 310 | 20 | 30 | 156 - 207 年 | |||||
| F22 Cl. 1 | 60 | 415 | 30 | 205 | 20 | 35 | 最大170. | |||||
| F22 Cl. 3 | 75 | 515 | 45 | 310 | 20 | 30 | ||||||
| F304 について | 751 | 5151 | 30 | 205 | 30 | 50 | 156 - 207 年 | |||||
| F304L | 702 | 4852 | 25 | 170 | 30 | 50 | ||||||
| F316 | 751 | 5151 | 30 | 205 | 30 | 50 | ||||||
| F316L | 702 | 4852 | 25 | 170 | 30 | 50 | ||||||
| F321 | 751 | 5151 | 30 | 205 | 30 | 50 | ||||||
| A350 - 04 | ||||||||||||
| 評価 | LF1 LF2 Cl. 1 LF2 Cl. 2 |
60 - 85 70 - 95 70 - 95 |
415 - 585 485 - 655 485 - 655 |
30 36 36 |
3 4 3 4 3 4 |
205 250 250 |
25 22 22 |
38 30 30 |
最大は197 最大は197 最大は197 |
14 16 20 |
18 20 27 |
-29歳 -46歳 -18歳 |
| LF3 Cl. 1 | 70 - 95 | 485 - 655 | 37.53 4 | 260 | 22 | 35 | 最大は197 | 16 | 20 | -101 | ||
| LF3 Cl. 2 | 70 - 95 | 485 - 655 | 37.53 4 | 260 | 22 | 35 | 最大は197 | 20 | 27 | -101 | ||
| A694 - 03 | ||||||||||||
| 評価 | F42 | 60 | 415 | 42 | 290 | 20 | ||||||
| F52 | 66 | 455 | 52 | 360 | 20 | |||||||
| F56 について | 68 | 470 | 56 | 385 | 20 | |||||||
| F60 について | 75 | 515 | 60 | 415 | 20 | |||||||
| F65 について | 77 | 530 | 65 | 450 | 20 | |||||||
| F70 | 82 | 565 | 70 | 485 | 18 | |||||||
生産プロセス
フラング標準
ASME B165
世界中で最も広く使用されているフレンズ規格です.
鋳造,鋳造,ラミネートフレンズ サービス,材料,寸法
また,すべてのフレンズタイプを記述しています.
サイズ 1/2~24 クラス150#,300#,400#,600#,900#&1500#,および 1/2~
12 クラス2500#
ASME B1636
この規格は,開口プレートによる流量測定用のフレンズに適用されます.
ASME B16.36 フランジは,最小厚さを除いて,B16.5 フランジと同じ寸法を有する.
測定孔を容認するために増幅される.
さらに,2つのスロットとボルトにより,フランジを分離し,
尺度プレート 1~24 サイズ 300#~1500#
サイズ1〜12 クラス2500#
MSS SP-44
薄い厚さや高強度について用いられる標準化です.
12~60~150#~600#級から48~900#級まで
ブラインドと溶接首のフレンズ.外径と掘削模板
バルブと使用できます. バルブとバルブは,
ASME によるポンプ
ASME B1647
この規格は,材料で補完する前の規格をカバーします.
ASME B16 の圧力値と温度5. タイプクラスは
MSS-SP44 B型は API605と同じです
ASME B1620
材料,寸法,鋼製フレンズのリングのマーク
24 クラス150#から1500#,そして36 クラス900#
API 6A
API 6 井戸頭やクリスマスツリーに関する仕様が作成されています.
尺寸を合わせたラップジョイントフレンズの標準化も含まれています.
ASME B16.5 に置き換えるが,すべてのサイズでいくつかの許容を追加する.
しかし,API材料がより耐久性があるため,最大使用圧は
API/ASMEの組合は,低性能フレンズに限定されています.
EN1092-1
この欧州規格では,単一シリーズ用フレンズについて,円形鋼の要件を規定しています.
PN記号 PN 2,5 から PN 400 のフレンズと,名目サイズ DN 10 から DN 4000.
この欧州規格では,フレンズ型とその表面,寸法,許容量を規定する.
糸,ボルトの大きさ,フレンズ接合面表面の仕上げ,マーク,材料,圧力/温度
容量とフレンジのおよそ質量
この欧州規格において",フレンズ"には,また,ラップエンドとカラーも含まれる.
この欧州規格は,この方法に従って製造されたフレンズに適用されます.
表1に記載されている.ガスケットのないパイプジョイントは,この欧州規格の適用範囲外である.
適用/使用
フレンジ は,パイプ,バルブ,ポンプ,その他 の 設備 を 接続 し て 管道 を 形成 する 方法 です
水,蒸気,空気,ガス,油を輸送するシステムです.
検査や改造
